Насос погружной песковый Иртыш ППс 40/200.198-2,2/4-016 - Описание
- Характеристики
Насос ППс 40/200.198-2,2/4-016:
П - погружной электродвигатель без принудительного охлаждения;
П - гидравлическая часть насоса предназначена для перекачивания песчаных и других абразивных гидросмесей;
С - в насосе установлено вихревое рабочее колесо;
40 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
198 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
2,2 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - с шкафом защиты и ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Электронасос серии «Иртыш» типа ППс является моноблочным агрегатом, предназначенным для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН 6,0…8,0, температурой от 278 до 323К (от 5 до 50°С), плотностью до 1300 кг/м³ ,с концентрацией твердых включений до 25%, максимальными размерами до 8мм.
Насос укомплектован шкафом управления Иртыш ШУ1-1.2,2.6-31

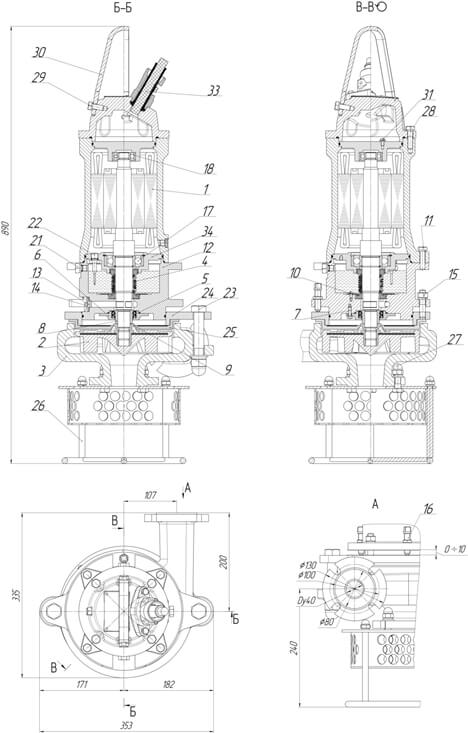

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Манжеты;
6. Крышка корпуса камеры;
7. Метизы крепления крышки корпуса камеры;
8. Втулка защитная;
9. Прокладка;
10. Метизы крепления СТУ;
11. Метизы крепления корпуса камеры к корпусу электродвигателя;
12. Корпус камеры;
13. Лючок корпуса камеры;
14. Метизы крепления лючка корпуса камеры;
15. Метизы крепления корпуса камеры к фланцу;
16. Регулировочный винт;
17. Подшипник;
18. Подшипник;
21. Пробка для замены масла и контроля масла;
22. Датчик влажности;
23. Метизы крепления корпуса спирального к фланцу;
24. Фланец;
25 Диск футировочный;
26. Фильтр подставка;
27. Метизы крепления фильтра подставки к фланцу;
28. Метизы крепления крышки верхней к корпусу электродвигателя;
29. Метизы крепления ручки насоса;
30. Ручка;
31. Метизы крепления блока зажимов к корпусу электродвигателя;
32. Встроенный кабель.
|

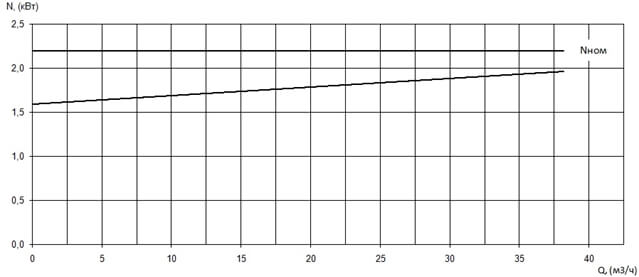

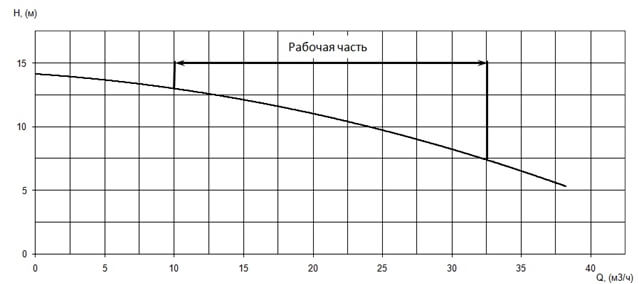

Производительность, Q |
12,5 м³/ч |
|
Напор, Н |
12,5 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
1,7 кВт |
|

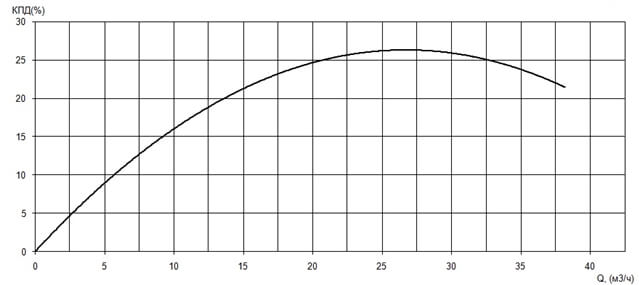

КПД агрегата, η |
19 % |
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка |
40 Ду, мм |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса |
198 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
8 мм |
|
Тип уплотнения вала |
торцовое сдвоенное |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния - карбид кремния; карбид кремния - карбид керамики; |
|
Материал рабочего колеса |
сталь, гуммированная резиной |
|
Материал корпуса спирального |
износостойкий чугун ИЧХ28Н2 |
|
Материал корпуса электродвигателя |
чугун СЧ 20 |
|
Наименование |
Марка материала |
Масса, кг |
|
Колесо рабочее |
Резина |
2,2 |
|
Диск футеровочный |
0,7 |
|
|
Корпус спиральный |
Износостойкий чугун ИЧХ28Н2 |
18 |
|
Номинальная мощность |
2,2 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
5,78 А |
|
Число полюсов |
4 |
|
Частота вращения |
1400 об/мин |
|
Сos φ |
0,8 |
|
КПД эл. двигателя |
78 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт. |
|
Сечение жил |
1,5 мм² |
|
Изоляция кабеля |
маслостойкая |
|
Наименование перекачиваемой среды |
Примерная наработка, ч |
|
Глинисто – песчаные породы |
2000 |
|
Крупнозернистые пески |
1800 |
|
Песчано-гравийные породы |
1500 |
|
Хвосты руд цветных металлов (кварцевые, пирит- ные, цинковые) |
1500 |
|
Хвосты руд черных металлов и зольные пульпы |
1300 |
|
Гравий и дробленые породы, золошлаковые и шла- ковые пульпы |
960 |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
95 кг |
