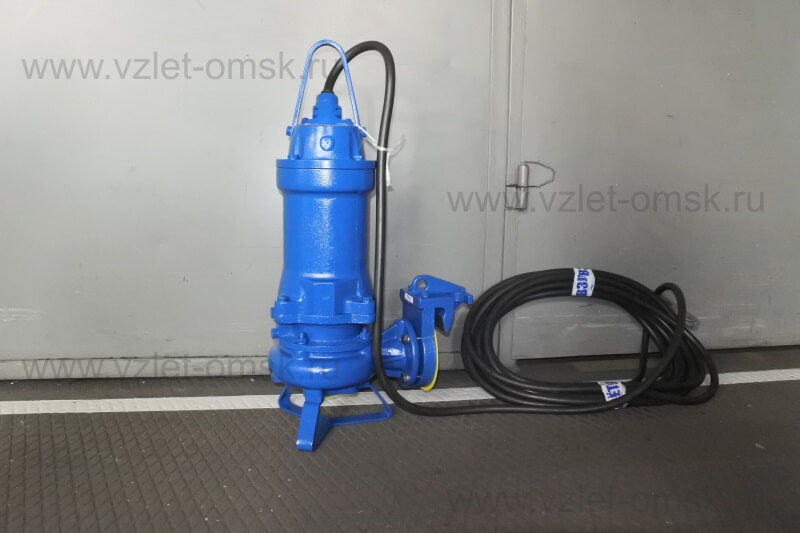

Насос погружной песковый Иртыш ППс 40/200.198-4/4-046

Насос Иртыш ППс 40/200.198-4/4-046:
П - погружной электродвигатель без принудительного охлаждения;
П - гидравлическая часть насоса предназначена для перекачивания песчаных и других абразивных гидросмесей;
С - в насосе установлено вихревое рабочее колесо;
40 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
198 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
4 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
4 - в комплекте шкаф автоматического управления исполнения УХЛ1 и два одноуровневых поплавковых выключателя Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Электронасос серии «Иртыш» типа ППс является моноблочным агрегатом, предназначенным для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН 6,0…8,0, температурой от 278 до 323К (от 5 до 50°С), плотностью до 1300 кг/м³ ,с концентрацией твердых включений до 25%, максимальными размерами до 8мм.

Насос укомплектован шкафом управления Иртыш ШУ1-1.2,2.6-31 УХЛ1

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Манжеты;
6. Крышка корпуса камеры;
7. Метизы крепления корпуса ка- меры;
8. Втулка защитная;
9. Прокладка;
10. Метизы крепления СТУ;
11. Метизы крепления корпуса камеры к корпусу электродвигателя;
12. Корпус камеры;
13. Лючок корпуса камеры;
14. Метизы крепления лючка корпуса камеры;
15. Метизы крепления корпуса камеры к фланцу;
16. Регулировочный винт;
17. Подшипник;
18. Подшипник;
19. Крышка стакана подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Пробка для замены масла и контроля масла;
22. Датчик влажности;
23. Метизы крепления корпуса спирального к фланцу;
24. Фланец;
25 Диск футировочный;
26. Фильтр подставка;
27. Метизы крепления фильтра подставки к фланцу;
28. Метизы крепления крышки верхней к корпусу электродвигателя;
29. Метизы крепления ручки насоса;
30. Ручка;
31. Метизы крепления блока зажимов к корпусу электродвигателя;
32. Блок зажимов;
33. Встроенный кабель.
