Наружный насос Иртыш НФ2 150/315.333-45/4-300
- Описание
- Характеристики
- Видео

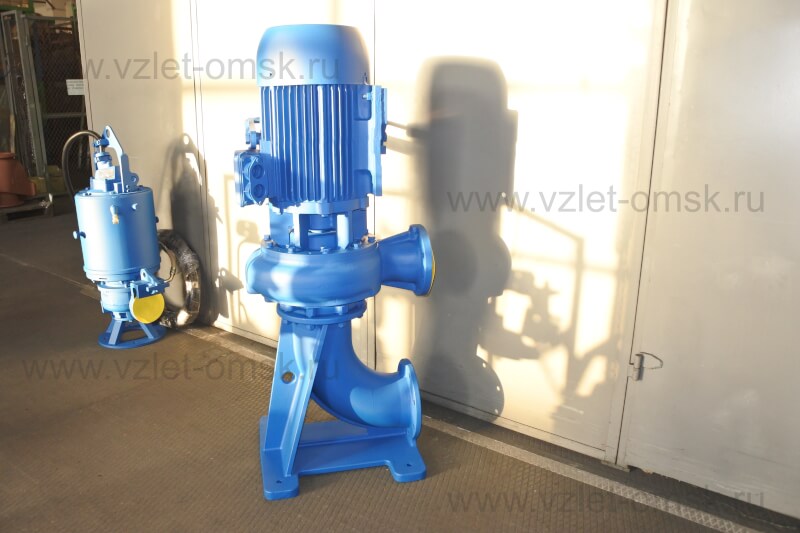

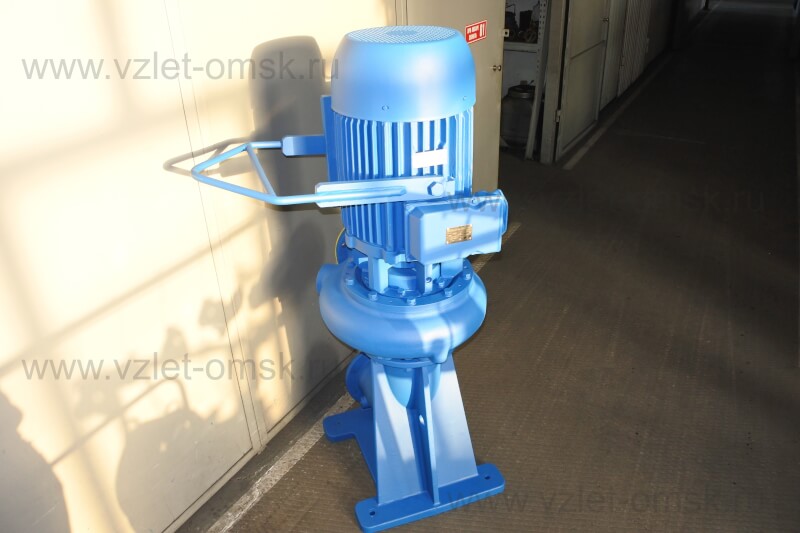

Насос НФ2 150/315.333-45/4-300
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
333 - фактический диаметр рабочего колеса, мм;
45 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа управления;
0 - без защиты.

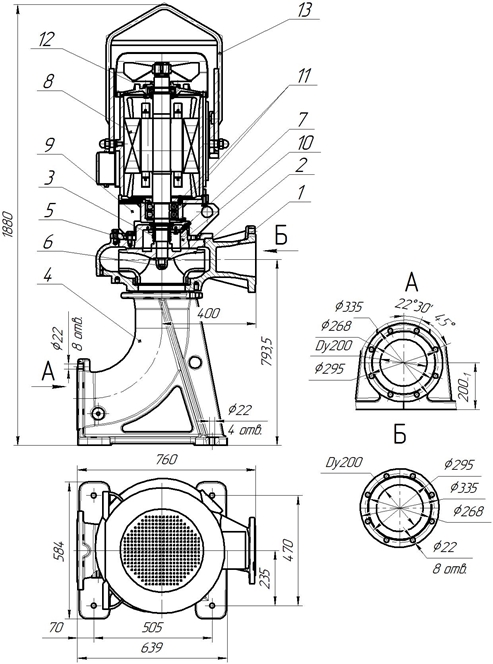

2 – колесо рабочее;
3 – торцовое уплотнение;
4 – патрубок опорный;
5 – метизы крепления корпуса спирального;
6 – метизы крепления колеса рабочего;
7 – кран Маевского;
9 – проставка;
10 – фланец;
11– подшипник;
12 – подшипник;
13 – ручка для перемещения электронасоса (после установки электронасоса ручку рекомендуется снять).
|

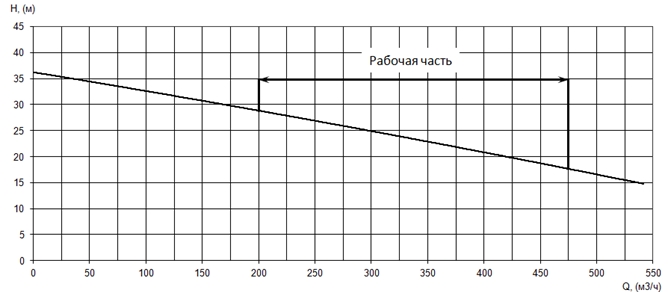

Производительность, Q |
300 |
м²/ч |
|
Напор, Н |
25 |
м |
|

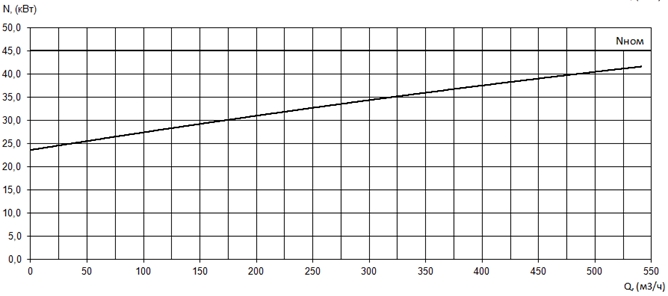

Потребляемая мощность в рабочей точке, Nпотр |
35 |
кВт |
|

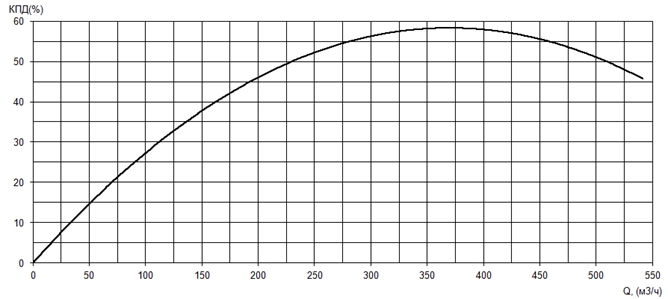

КПД агрегата, η |
56 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двух-канальное |
|
Фактический диаметр рабочего колеса, мм |
333 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
45 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87/50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1470 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
92,5 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
790 |
