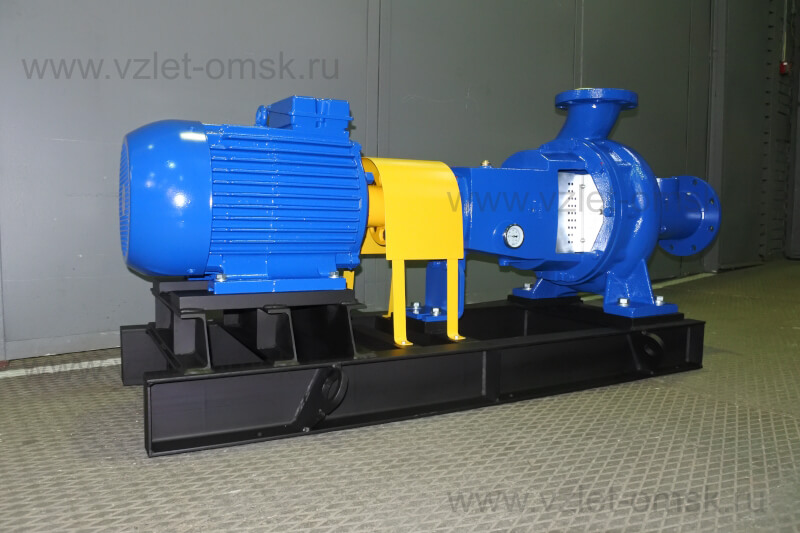

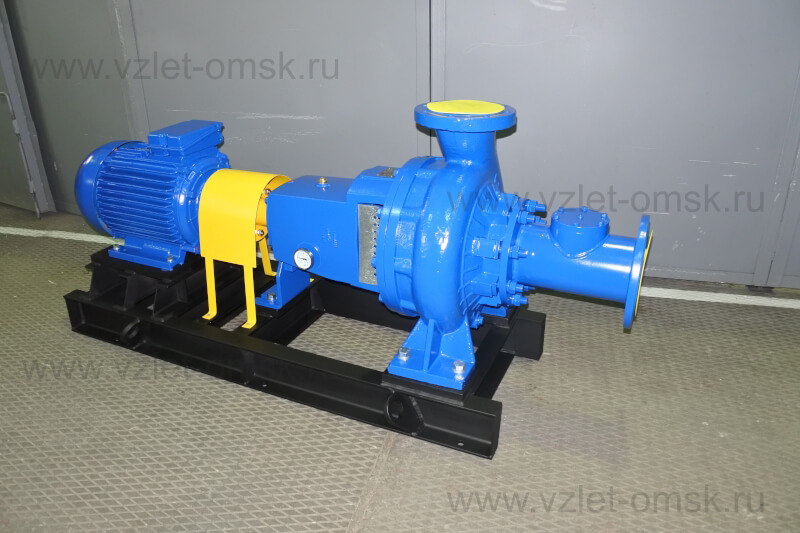

Фото насоса Иртыш НФ2 150/315.350.335-15/6-400Наружный насос Иртыш НФ2 150/315.350.335-15/6-400
Фото насоса Иртыш НФ2 150/315.350.335-15/6-400

Наружный насос Иртыш НФ2 150/315.350.335-15/6-400

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос НФ2 150/315.350.335-15/6-400

Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 -  в насосе установлено двух - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
350 - фактический диаметр рабочего колеса, мм;
335 – спец. исполнение по требованиям заказчика;
15 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
4 - стационарный моноблочный горизонтальный монтаж насоса;
0 - без шкафа защиты и управления;
0 - без защиты;

1 - корпус спиральный,
2 - колесо рабочее,
3 - патрубок входной,
4 - шайба защитная,
5 - кронштейн опорный,
7,8 - подшипники,
9,10 - крышки подшипников,
11 - фланец,
12 - фланец напорный,
13 - крышка сальника,
14 - отбойник,
15 - сальниковая набивка,
16 - шайба крепления рабочего колеса,
18 - штуцер для подвода затворной жидкости,
19 - шпонка,
20 - прокладка,
22 - гайка М 150х2,
23 - втулка распорная,
24 – гайка М 140х2-LH,
25, 32 – болт регулировочный,
26, 33 – гайки болта регулировочного,
27 - опора корпуса спирального,
30 - полумуфта насоса,
31 - шпонка,
34, 35 - втулка,
36, 37 - манжета,
38 - охладитель,
40 - пробка.

Производительность, Q

200

м³/ч

Напор, Н

11

м

Потребляемая мощность в рабочей точке, Nпотр

12,1

кВт

КПД агрегата, η

47

%

Вариант монтажа насоса

стационарный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

150

Условный диаметр входногоого патрубка, Ду, мм

200

Тип рабочего колеса

двухканальное

Фактический диаметр рабочего колеса, мм

350

Максимальный размер перекачиваемых частиц, мм

60

Тип уплотнения вала

сальниковая набивка

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

15

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

32/18,5

Число полюсов

6

Частота вращения, об/мин

975

Сos φ

0,81

КПД эл. двигателя

88,1

Соединение обмоток по схеме

D/★

Класс нагревостойкости

F

Степень защиты электродвигателя

IP 54

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата, кг.

560

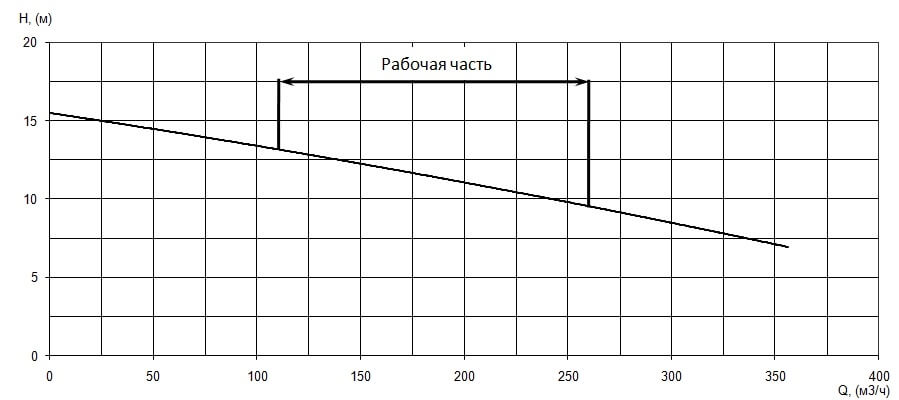

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность

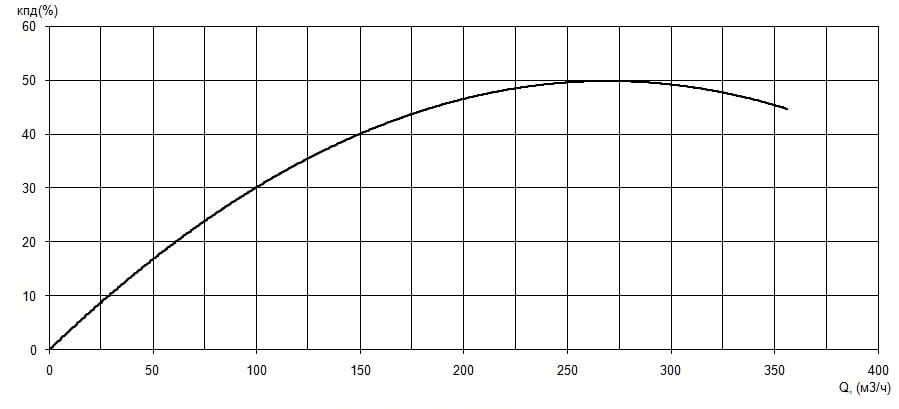

График КПД/производительность
Коэффициент полезного действия

Модель насоса
НФ
Расход
200
Напор
11
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
15
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
наружный
