Наружный насос Иртыш НФ2 400/750.744.Т-250/8-400

Насос НФ2 400/750.744.Т-250/8-400

Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 - в насосе установлено двух - канальное рабочее колесо;
400 - номинальный диаметр напорного патрубка, мм;
750 - номинальный диаметр рабочего колеса, мм;
744 - фактический диаметр рабочего колеса, мм;
Т - комплектация насоса специального назначения по ТУ заказчика;;
250 - номинальная мощность электродвигателя, кВт;
8 - число полюсов электродвигателя;
4 - стационарный моноблочный горизонтальный монтаж насоса;
0 - без шкафа защиты и управления;
0 - без защиты;

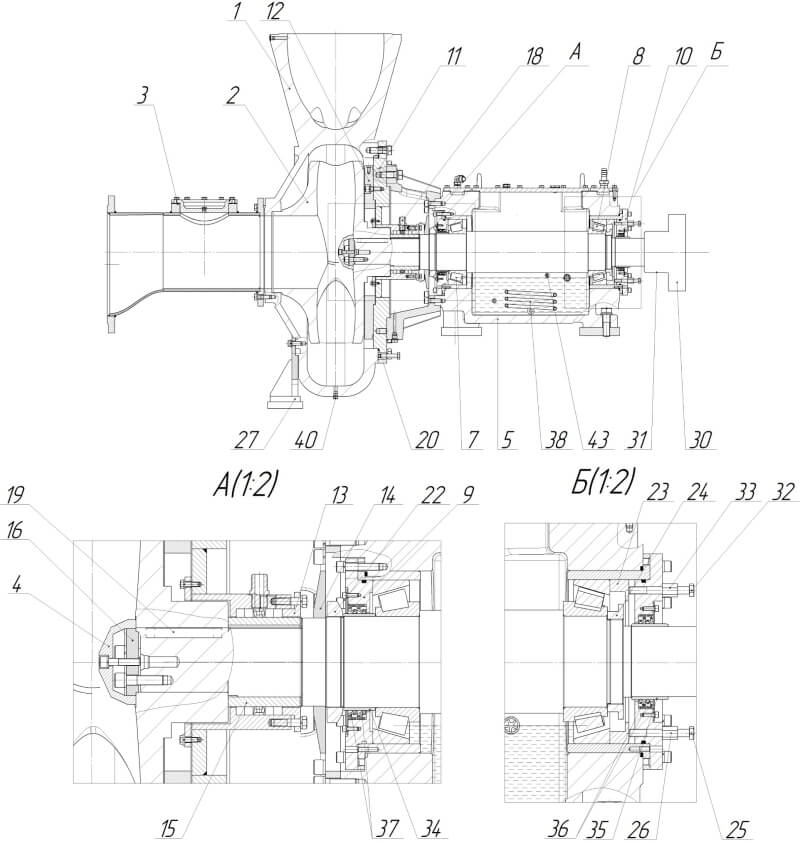

1 - корпус спиральный,
2 - колесо рабочее,
3 - патрубок входной,
4 - шайба защитная,
5 - кронштейн опорный,
7,8 - подшипники,
9,10 - крышки подшипников,
11 - фланец,
12 - фланец напорный,
13 - крышка сальника,
14 - отбойник,
15 - сальниковая набивка,
16 - шайба крепления рабочего колеса,
18 - штуцер для подвода затворной жидкости,
19 - шпонка,
20 - прокладка,
22 - гайка М 150х2,
23 - втулка распорная,
24 – гайка М 140х2-LH,
25, 32 – болт регулировочный,
26, 33 – гайки болта регулировочного,
27 - опора корпуса спирального,
30 - полумуфта насоса,
31 - шпонка,
34, 35 - втулка,
36, 37 - манжета,
38 - охладитель,
40 - пробка.
