Наружный насос Иртыш НФС 50/125.94.Т-1,1/2-300 - Описание
- Характеристики
- Видео
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
94 - фактический диаметр рабочего колеса, мм;
Т в обозначении электронасоса - комплект ответных фланцев, прокладки и комплект метизов, с кабельным вводом под металлорукав Ду 20.
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 – стационарный моноблочный вертикальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;
|

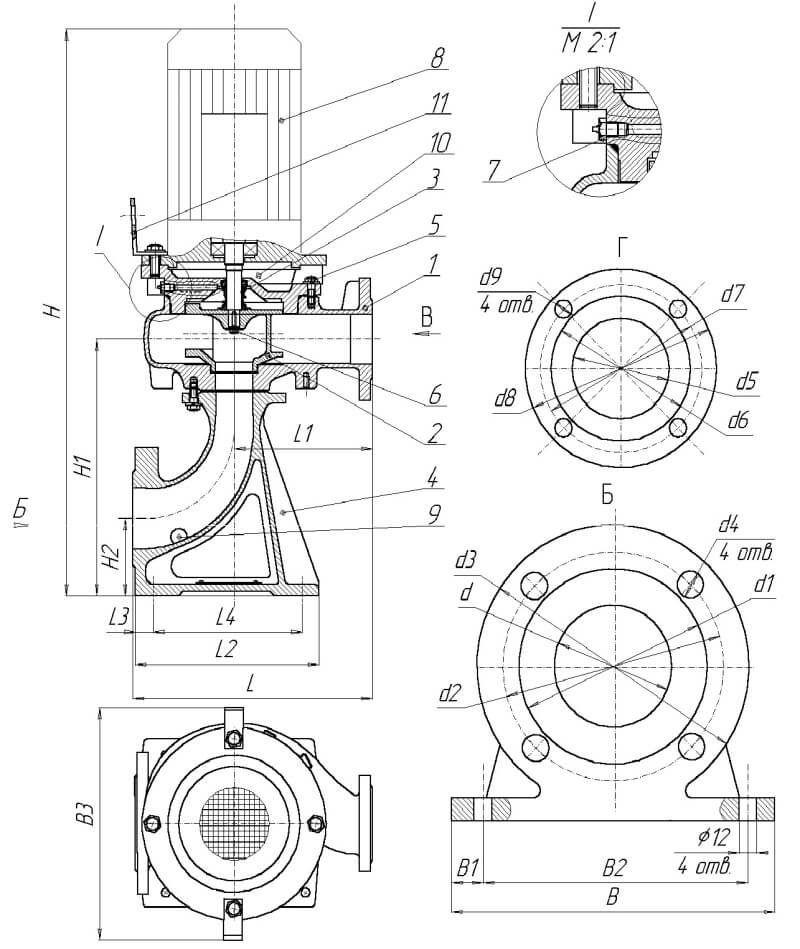

Обозначение насоса Иртыш |
d, мм |
d1, мм |
d2, мм |
d3, мм |
d4, мм |
d5, мм |
d6, мм |
d7, мм |
d8, мм |
d9, мм |
Н, мм |
Н1, мм |
|
НФс 50/125.94.Т-1,1/2-301 |
50 |
90 |
110 |
140 |
14 |
50 |
90 |
110 |
130 |
10 |
590 |
612 |
| Обозначение насоса Иртыш | Н2, мм | L, мм | L1, мм | L2,мм | L3, мм | L4, мм | B, мм | B1, мм | B2, мм | B3, мм |
| НФс 50/125.94.Т-1,1/2-301 | 86 | 235 | 130 | 222 | 25 | 180 | 155 | 20 | 115 | 190 |
|

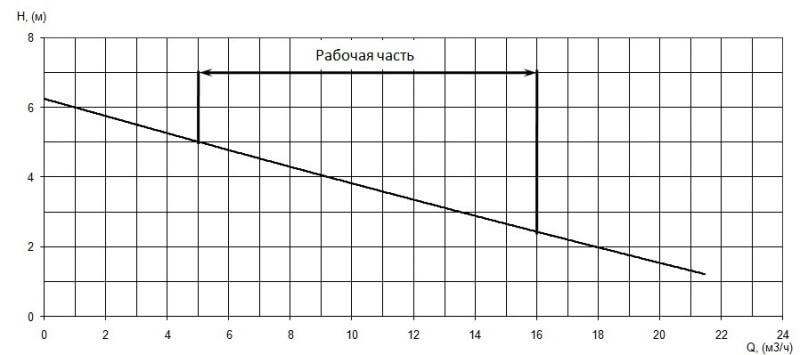

Производительность, Q |
5 |
м³/ч |
|
Напор, Н |
5 |
м |
|

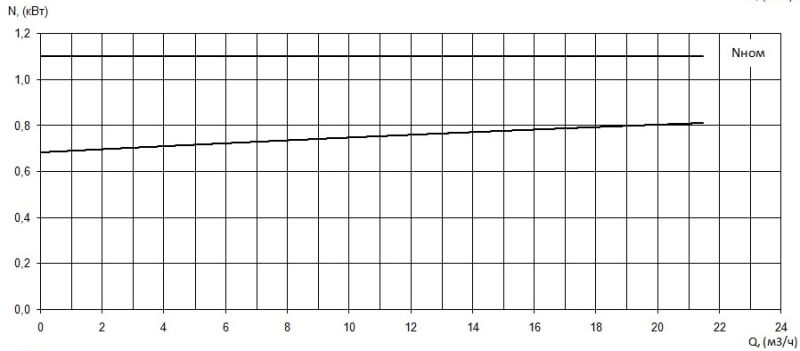

Потребляемая мощность в рабочей точке, Nпотр |
0,85 |
кВт |
|

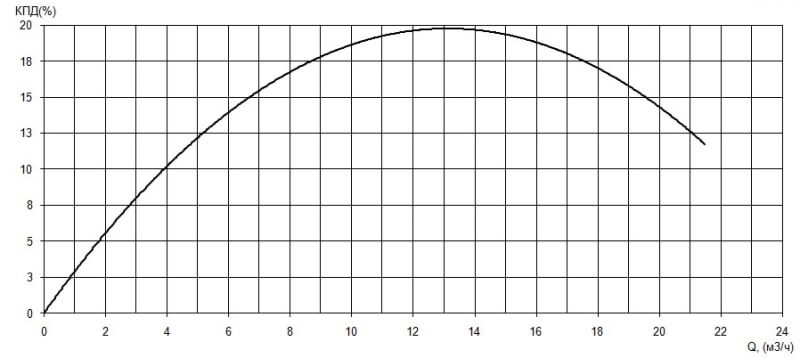

КПД агрегата, η |
12,9 |
% |
|
Вариант монтажа насоса |
стационарный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
94 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
1,1 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
2,9 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2805 |
|
Сos φ |
0,8 |
|
КПД эл. двигателя |
79 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
35 |
