Фотография наружного насоса Иртыш НФС 50/125.98-1,1/2-201 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
98 - фактический диаметр рабочего колеса, мм;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
1 – термозащита;

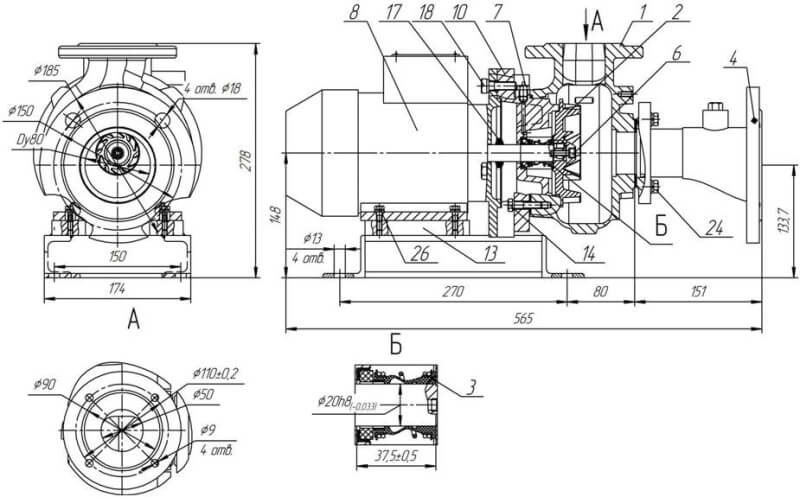

Общий вид и габаритные размеры электронасоса
1 – корпус спиральный;
2 – колесо рабочее (свободное вихревое открытого типа для электронасоса "Иртыш"НФс);
3 – торцовое уплотнение;
4 – патрубок входной;
7 – кран Маевского;
8 – электродвигатель;
10 – проставка;
13 - рама;
14 - метизы крепления проставки к корпусу спиральному;
17 - отбойник;
18 - метизы крепления проставки к электродвигателю;
24 - метизы крепления патрубка входного;
26 - метизы крепления электродвигателя

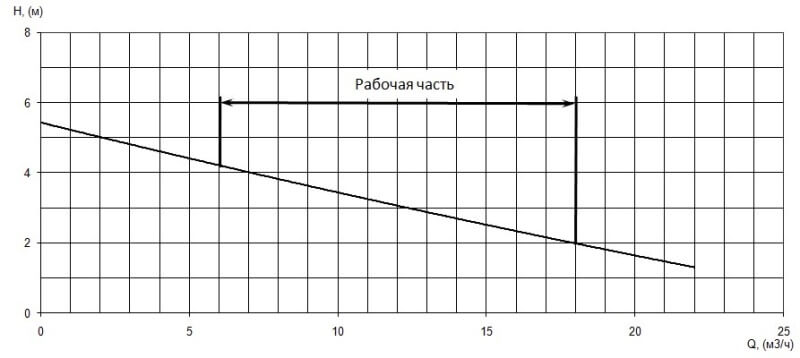

Параметры рабочей точки
|
Производительность, Q |
7 |
м³/ч |
|
Напор, Н |
4 |
м |
|

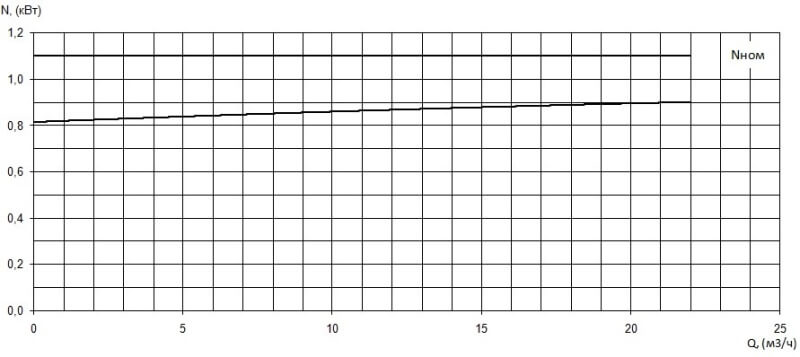

Потребляемая мощность в рабочей точке, Nпотр |
0,85 |
кВт |
|
КПД агрегата, η |
12 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
98 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
1,1 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
2,9 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2805 |
|
Сos φ |
0,8 |
|
КПД эл. двигателя |
79 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
термозащита |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
50 |
