Наружный насос Иртыш НФС 50/125.98-1,1/2-300 - Описание
- Характеристики
- Видео
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
98 - фактический диаметр рабочего колеса, мм;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 – стационарный моноблочный вертикальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;
|

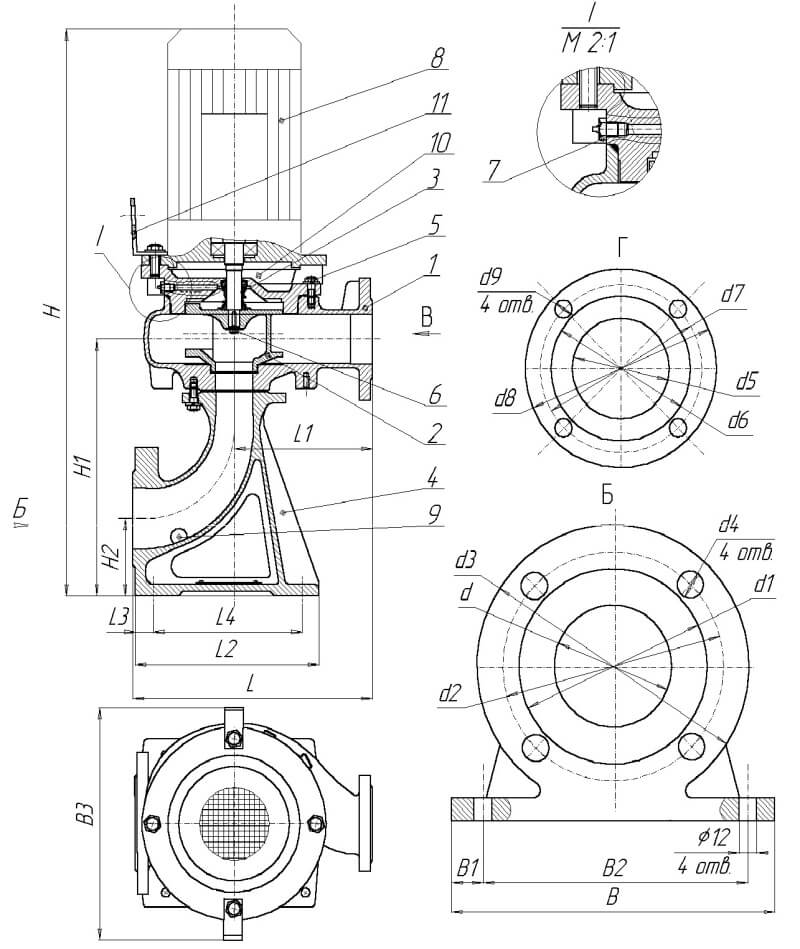

Обозначение насоса Иртыш |
d, мм |
d1, мм |
d2, мм |
d3, мм |
d4, мм |
d5, мм |
d6, мм |
d7, мм |
d8, мм |
d9, мм |
Н, мм |
Н1, мм |
|
НФс 50/125.98-1,1/2-301 |
50 |
90 |
110 |
140 |
14 |
50 |
90 |
110 |
130 |
10 |
590 |
612 |
|
Обозначение насоса Иртыш |
Н2, мм |
L, мм |
L1, мм |
L2,мм |
L3, мм |
L4, мм |
B, мм |
B1, мм |
B2, мм |
B3, мм |
|
НФс 50/125.98-1,1/2-301 |
86 |
235 |
130 |
222 |
25 |
180 |
155 |
20 |
115 |
190 |
|
Производительность, Q |
5 |
м³/ч |
|
Напор, Н |
5 |
м |
|

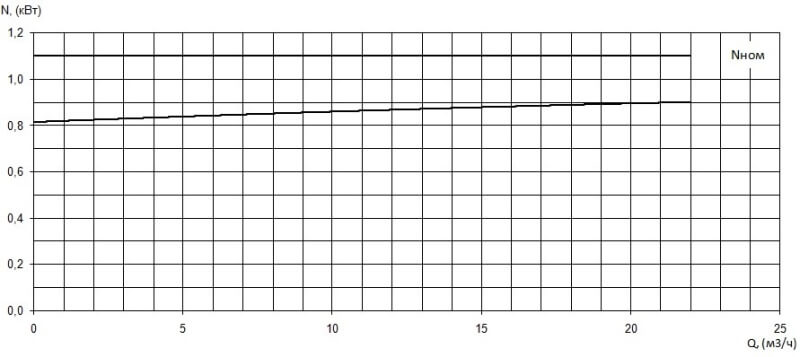

Потребляемая мощность в рабочей точке, Nпотр |
0,85 |
кВт |
|

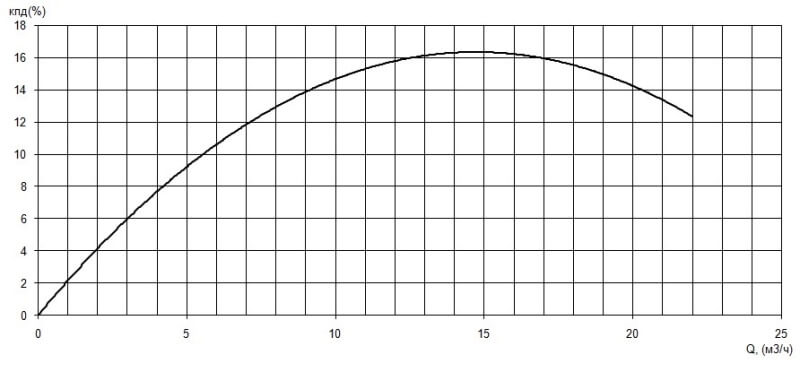

КПД агрегата, η |
12 |
% |
|
Вариант монтажа насоса |
стационарный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
98 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
1,1 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
2,9 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2805 |
|
Сos φ |
0,8 |
|
КПД эл. двигателя |
79 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
50 |
