Насос НФС 50/150.148-3/2-300
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
C - открытое вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
94 - фактический диаметр рабочего колеса, мм;
Т в обозначении электронасоса - комплект ответных фланцев, прокладки и комплект метизов, с кабельным вводом под металлорукав Ду 20.
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный монтаж насоса;
0 - без шкафа защиты и управления;
0 - без защиты;

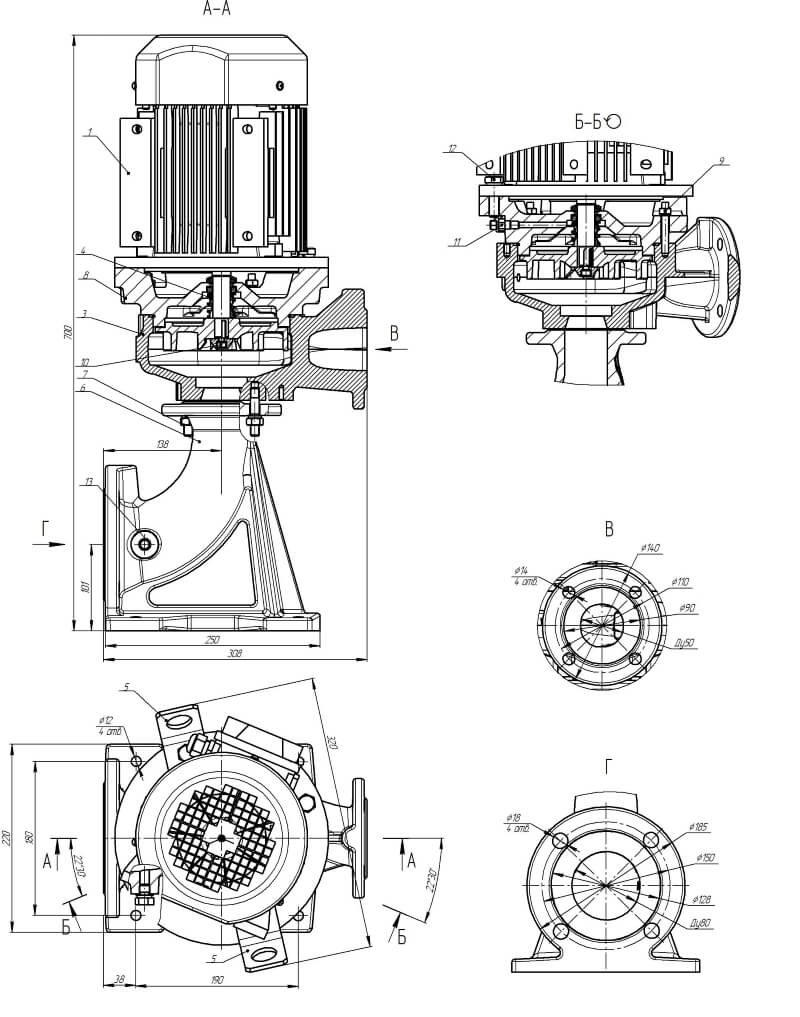

1. Корпус электродвигателя;
2. Рабочее колесо;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочные проушины;
6. Патрубок;
7. Метизы крепления патрубка к корпусу спиральному;
8. Проставка;
9. Метизы крепления проставки к корпусу спиральному;
10. Метизы крепления рабочего колеса;
11. Кран «Маевского»;
12.Метизы крепления проставки к электродвигателю;
|

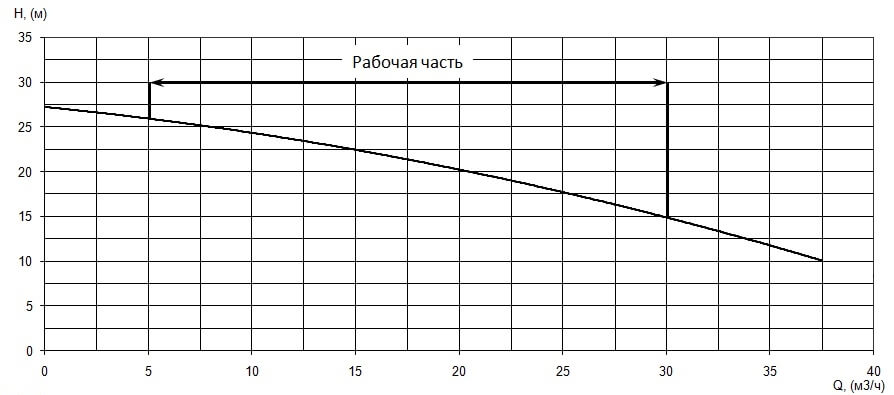

Производительность, Q |
20 |
м³/ч |
|
Напор, Н |
20 |
м |
|

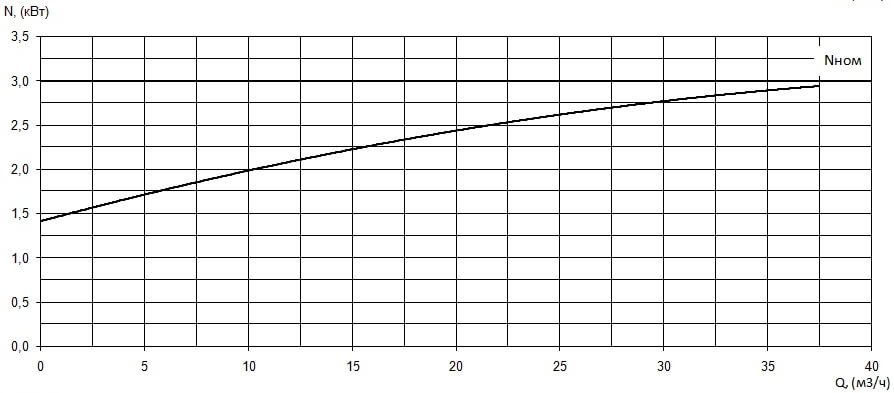

Потребляемая мощность в рабочей точке, Nпотр |
2,4 |
кВт |
|

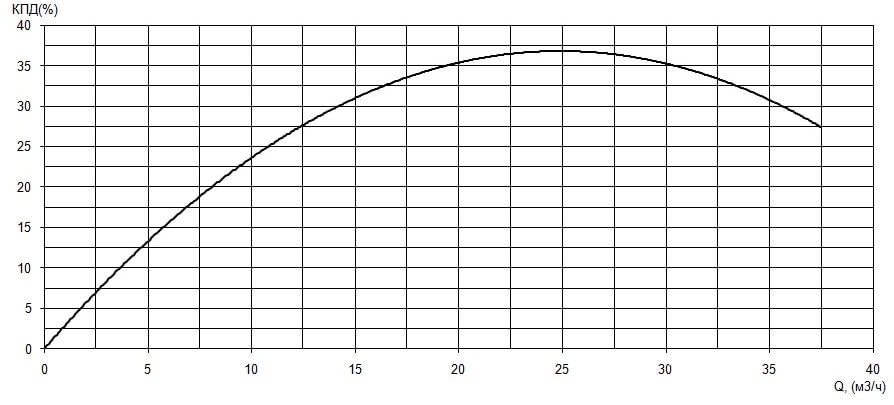

КПД агрегата, η |
37 |
% |
|
Вариант монтажа насоса |
стационарный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входногоого патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
148 |
|
Максимальный размер перекачиваемых частиц, мм |
20 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
12,2/7,03 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
D/★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
56 |
