Насос НФс 50/200.213.001-7,5/4-200
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
213 - фактический диаметр рабочего колеса, мм;
001 - тех.условия заказчика;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без защиты и шкафа управления;
0 - без защиты;

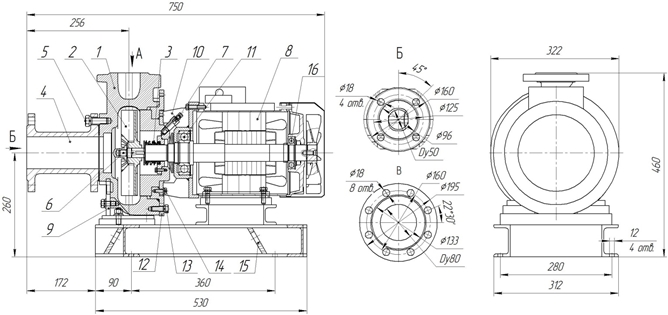

2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок входной;
5. Метизы крепления патрубка к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
9. Лапа передняя;
10. Проставка;
12. Фланец;
13. Метизы крепления фланца к корпусу спиральному;
14. Метизы крепления проставки к фланцу;
15. Рама;
16. Подшипники.
|
Производительность, Q |
70 |
м³/ч |
|
Напор, Н |
16 |
м |
|

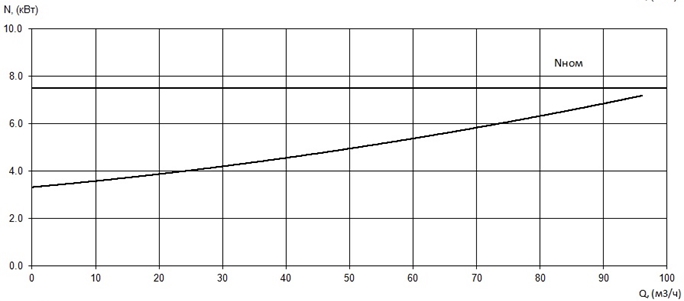

Потребляемая мощность в рабочей точке, Nпотр |
5,7 |
кВт |
|

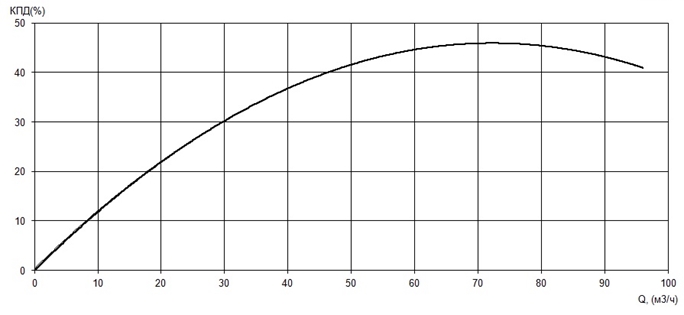

КПД агрегата, η |
46 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
213 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
15,8 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 68; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
