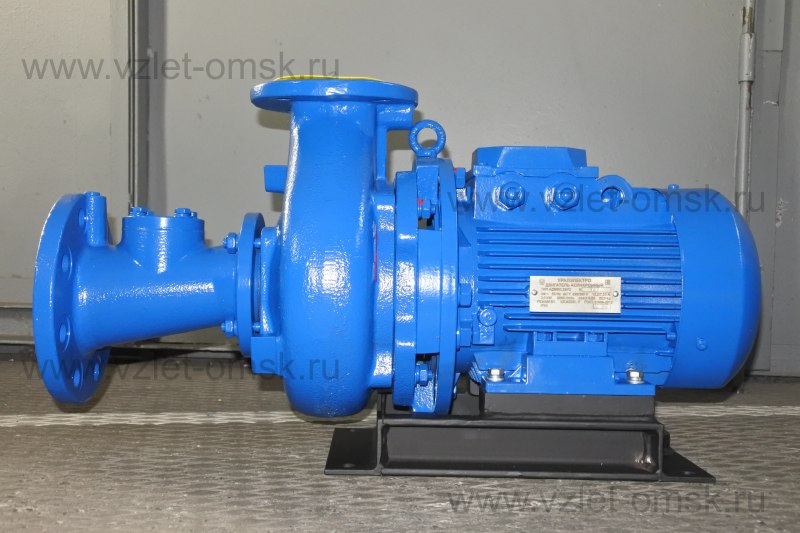

Фотография наружного насоса Иртыш НФС 65/160.132-3/2-200
- Описание
- Характеристики
- Видео
Насос НФС 65/160.132-3/2-200
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;

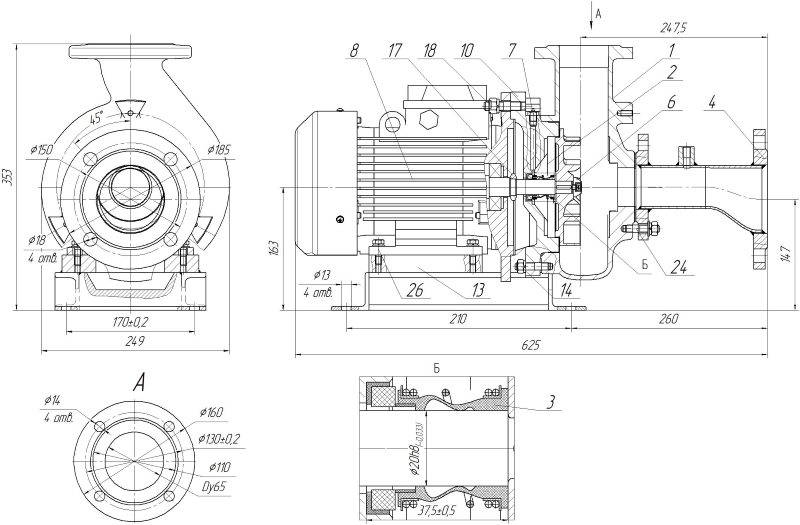

1 – корпус спиральный;
2 – колесо рабочее (свободновихревое открытого типа для электронасоса "Иртыш"НФс);
3 – торцовое уплотнение;
4 – патрубок входной;
5 – винт крепления корпуса спирального;
6 – винт крепления колеса рабочего;
7 – кран Маевского;
8 – электродвигатель;
10 – проставка (масляная камера);
11 – строповочная проушина;
12 – фланец;
13 – рама
|

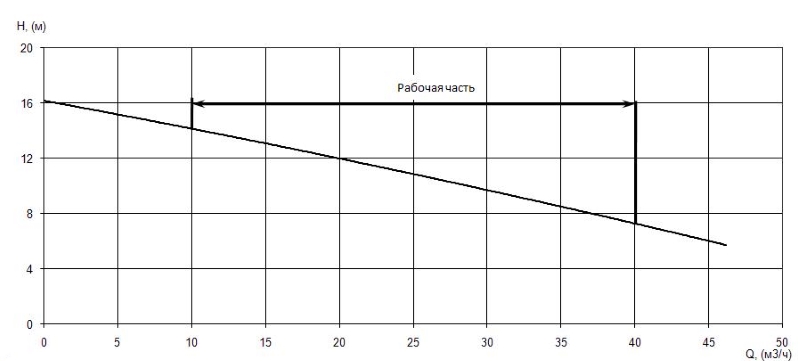

Производительность, Q |
20 |
м³/ч |
|
Напор, Н |
12 |
м |
|

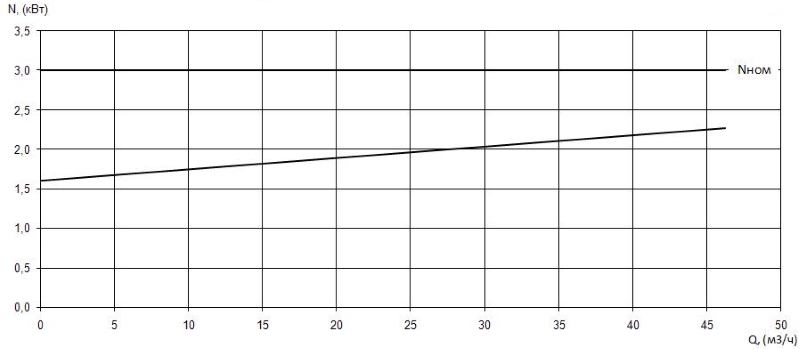

Потребляемая мощность в рабочей точке, Nпотр |
1,8 |
кВт |
|

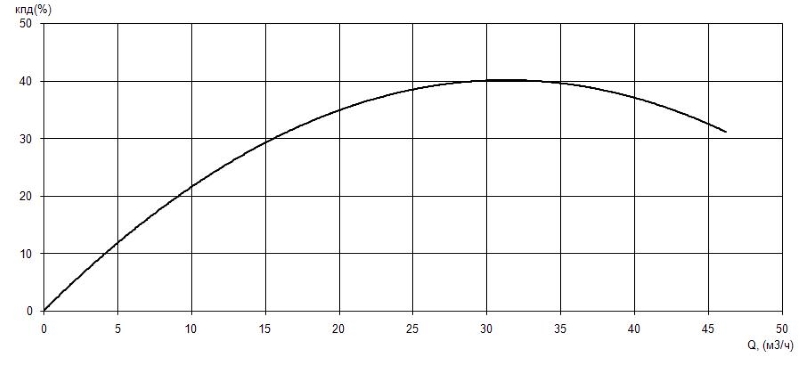

КПД агрегата, η |
35 |
% |
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Условный диаметр входногоого патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
132 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
65 |
