Насос Иртыш ПФ1 65/160.132-3/2-106 стационарного исполнения

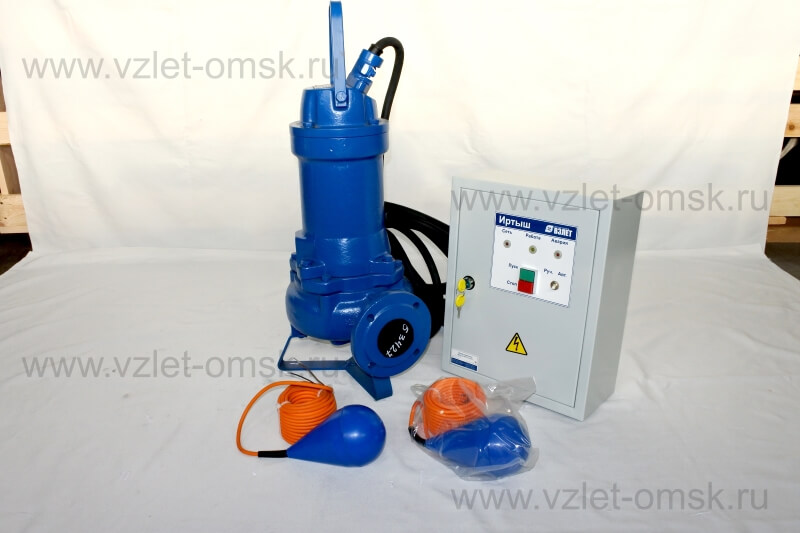

Погружной насос Иртыш ПФ1 65/160.132-3/2-106

Цена по запросу
  • Описание
  • Характеристики
  • Документация

Расшифровка обозначения

Опускное устройство заказывается отдельно и имеет собственный артикул.

Насос ПФ1 65/160.132-3/2-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
1 – одноканальное закрытое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 – стационарный погружной (под опускное устройство);
0 – без шкафа защиты и управления;
6 – влаго - термозащита двигателя;

 Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

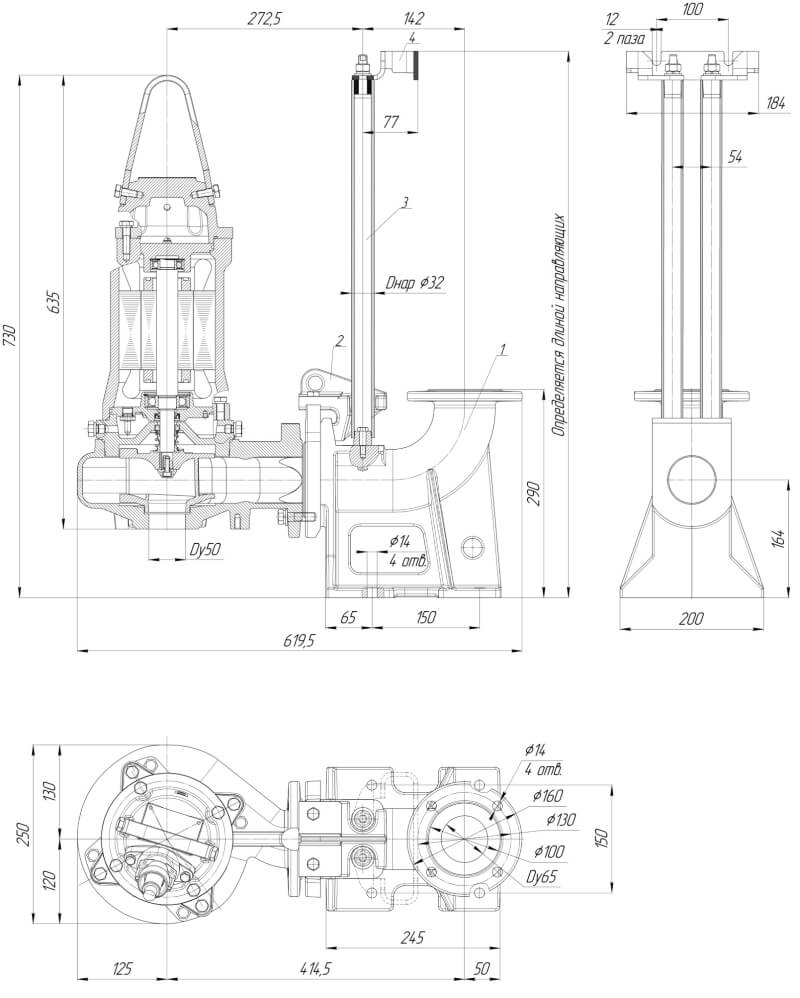

Габаритные размеры

Габаритные размеры

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

Производительность, Q

25

м³/ч

Напор, Н

15

м

Потребляемая мощность в рабочей точке, Nпотр

2,15

кВт

КПД агрегата, η

40

%

Характеристики насоса

Вариант монтажа насоса

Стационарный под опускное устройство

Условный диаметр напорного патрубка, Ду

65 мм

Тип рабочего колеса

одноканальное

Фактический диаметр рабочего колеса

132 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

40 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность

3 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

7 А

Число полюсов

2

Частота вращения

2940 об/мин

Сos φ

0,85

КПД эл. двигателя

82 %

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

7 шт

Сечение жил

1,5 мм²

Изоляция кабеля

маслостойкая

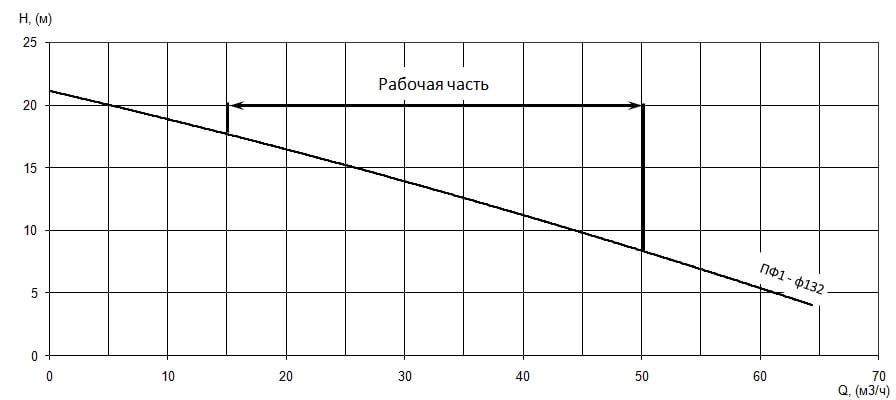

График характеристики напор/подача

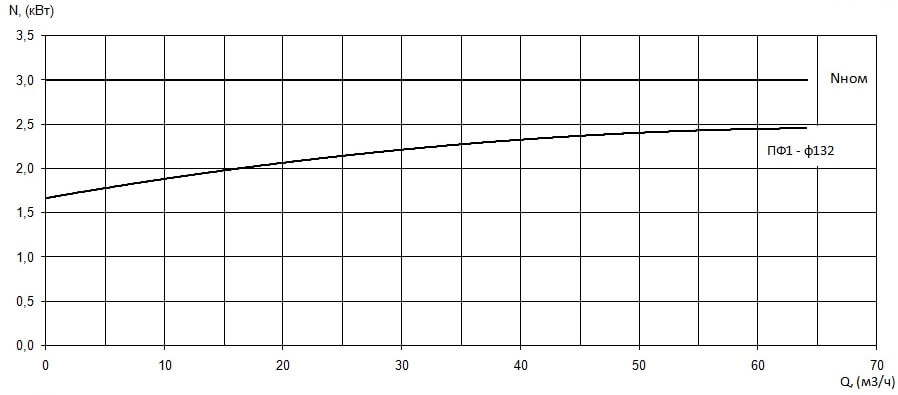

График мощность/производительность

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата

65 кг

Упаковка

Длина

500 мм

Ширина

400 мм

Высота

750 мм

Масса оборудования с упаковкой

80 кг

Насосный агрегат упаковывается в картонную прямоугольную тару. Опускное устройство упаковывается отдельно! Габариты уточняются при заказе.

Модель насоса
ПФ
Тип всасывания
нормальновсасывающие
Напор
15
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
3,0
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
Расход
25
