Насос Иртыш ПФ1 65/160.132-3/2-136 стационарного исполнения - Описание
- Характеристики
- Документация
Расшифровка обозначения
Опускное устройство заказывается отдельно и имеет собственный артикул.
Насос ПФ1 65/160.132-3/2-136:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
1 – одноканальное закрытое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 – стационарный погружной (под опускное устройство);
3 – шкаф автоматического управления с двумя одноурвневыми поплавковыми выключателями Иртыш ПВФ-1;
6 – влаго - термозащита двигателя;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
автоматического управления с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1.
Габаритные размеры

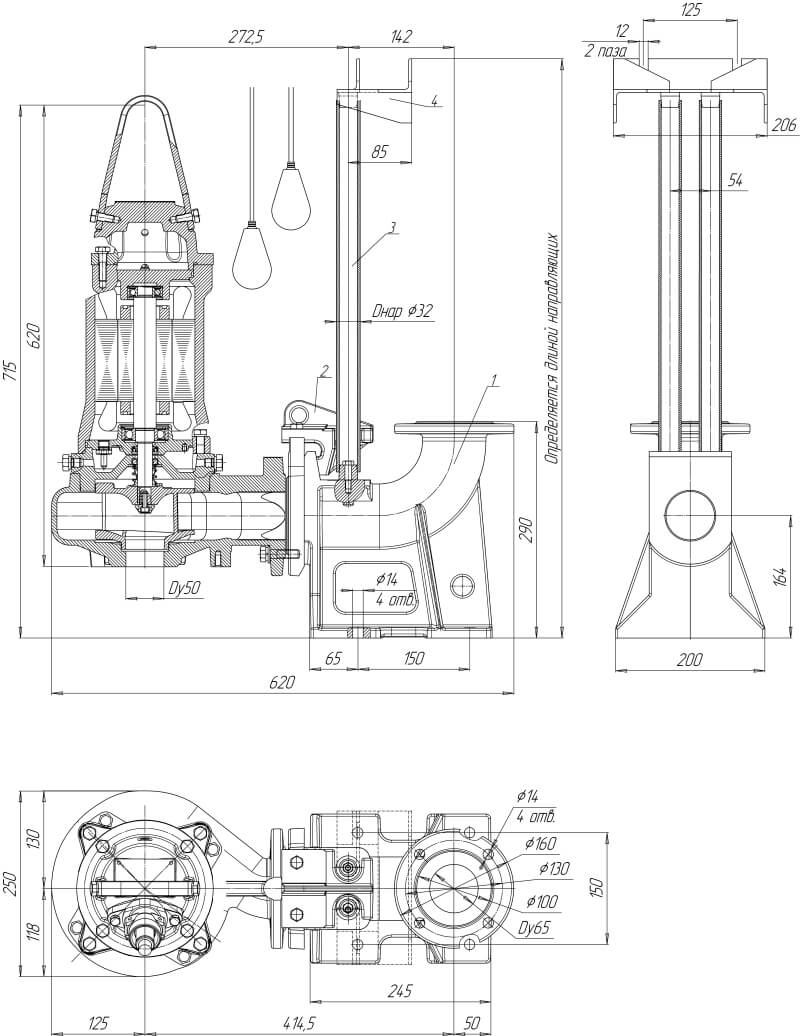

Обозначения на чертеже
1. Патрубок погружной;
2. Захват;
3. Направляющие;
4. Кронштейн
Параметры рабочей точки
|
Производительность, Q |
25 |
м³/ч |
|
Напор, Н |
15 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
2,15 |
кВт |
|
КПД агрегата, η |
40 |
% |

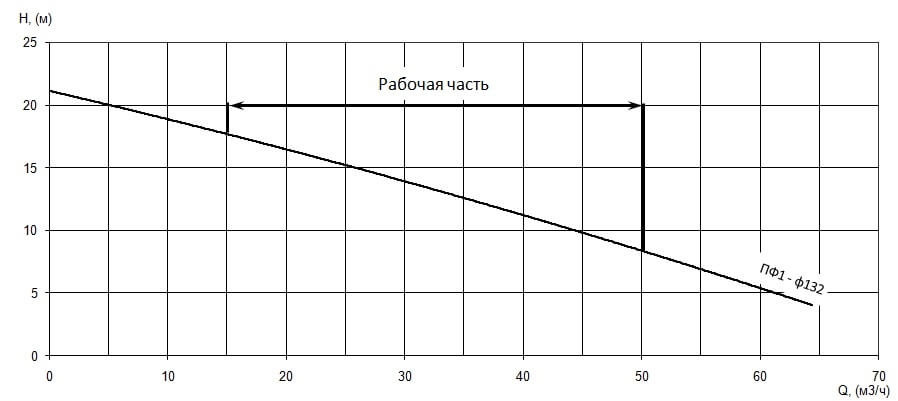

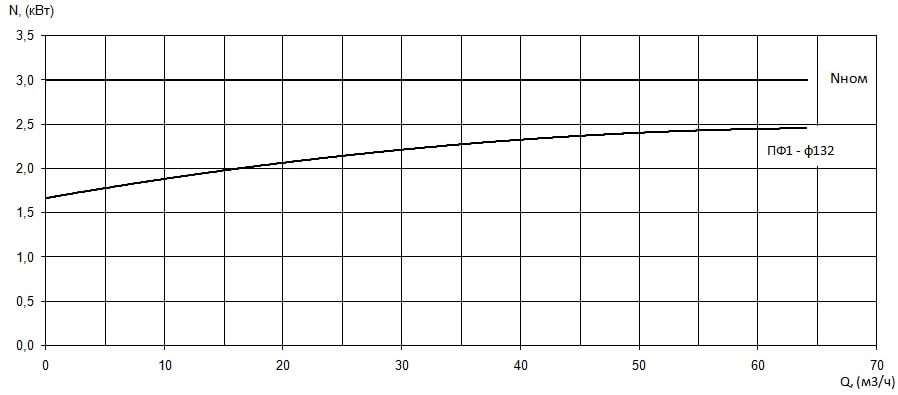

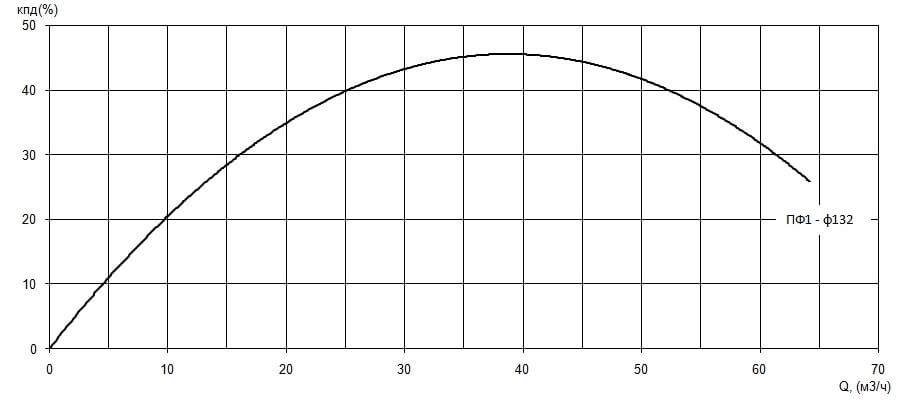

Характеристики насоса
|
Вариант монтажа насоса |
Стационарный под опускное устройство |
|
Условный диаметр напорного патрубка, Ду |
65 мм |
|
Тип рабочего колеса |
одноканальное |
|
Фактический диаметр рабочего колеса |
132 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
40 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
3 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
7 А |
|
Число полюсов |
2 |
|
Частота вращения |
2940 об/мин |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 % |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт |
|
Сечение жил |
1,5 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата |
65 кг |
Упаковка
|
Длина |
500 мм |
|
Ширина |
400 мм |
|
Высота |
750 мм |
|
Масса оборудования с упаковкой |
80 кг |
Насосный агрегат упаковывается в картонную прямоугольную тару вместе со шкафом защиты и ручного управления. Опускное устройство упаковывается отдельно! Габариты уточняются при заказе.
