Насос Иртыш ПФ1 65/160.132-3/2-146 стационарного исполнения

Погружной насос Иртыш ПФ1 65/160.132-3/2-146

Цена по запросу
  • Описание
  • Характеристики
  • Документация

Расшифровка обозначения

Опускное устройство заказывается отдельно и имеет собственный артикул.

Насос ПФ1 65/160.132-3/2-146:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
1 - в насосе установлено одноканальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
- без обозначения,  стандартная длина кабеля 10 метров;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
4 - в комплекте шкаф автоматического управления исполнения УХЛ1 и два одноуровневых поплавковых
выключателя;
6 - насос с датчиками температуры в обмтках статора и влажности в масляной камере;

 Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31 УХЛ1.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
шкаф автоматического управления исполнения УХЛ1 с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1.

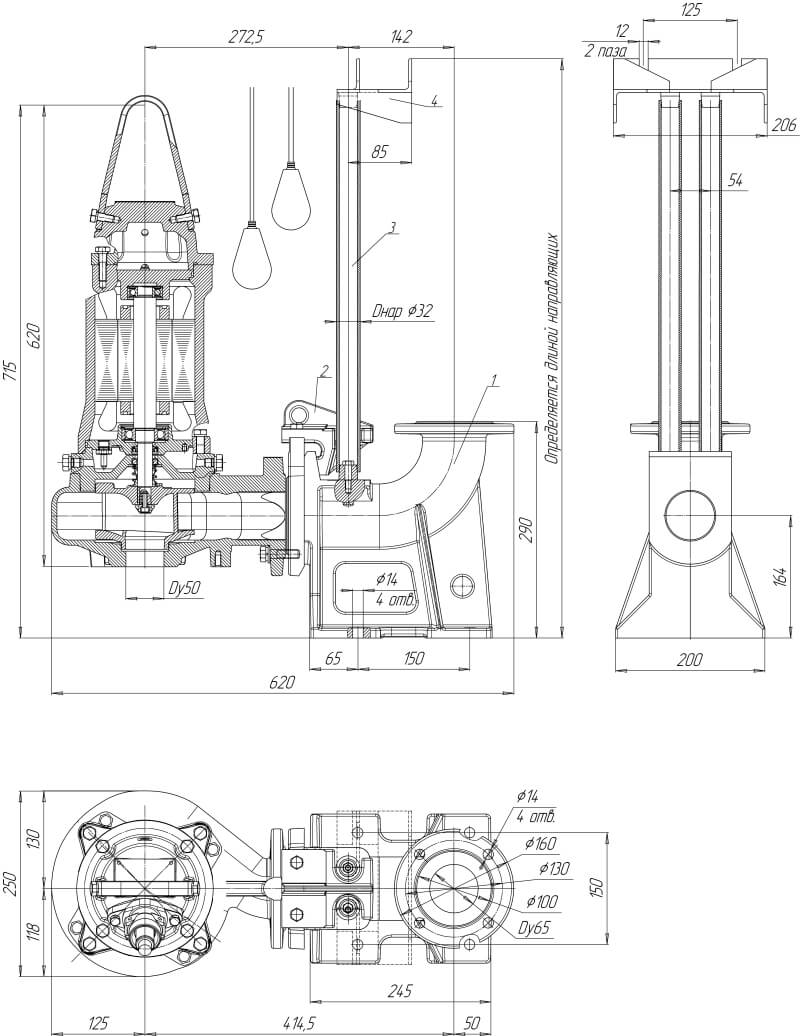

Габаритные размеры

Габаритные размеры

Обозначения на чертеже

1. Патрубок погружной;
2. Захват;
3. Направляющие;
4. Кронштейн

Параметры рабочей точки

Производительность, Q

25

м³/ч

Напор, Н

15

м

Потребляемая мощность в рабочей точке, Nпотр

2,15

кВт

КПД агрегата, η

40

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду

65 мм

Тип рабочего колеса

одноканальное

Фактический диаметр рабочего колеса

132 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

40 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность

3 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

7 А

Число полюсов

2

Частота вращения

2940 об/мин

Сos φ

0,85

КПД эл. двигателя

82 %

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

7 шт

Сечение жил

2 мм²

Изоляция кабеля

маслостойкая

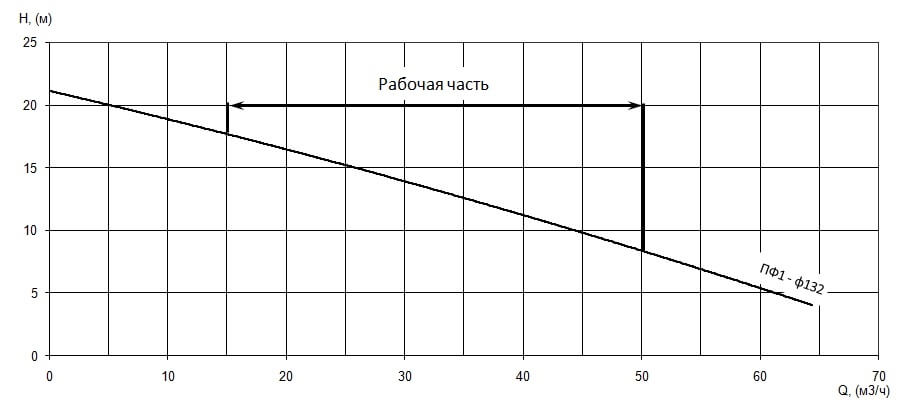

График характеристики напор/подача

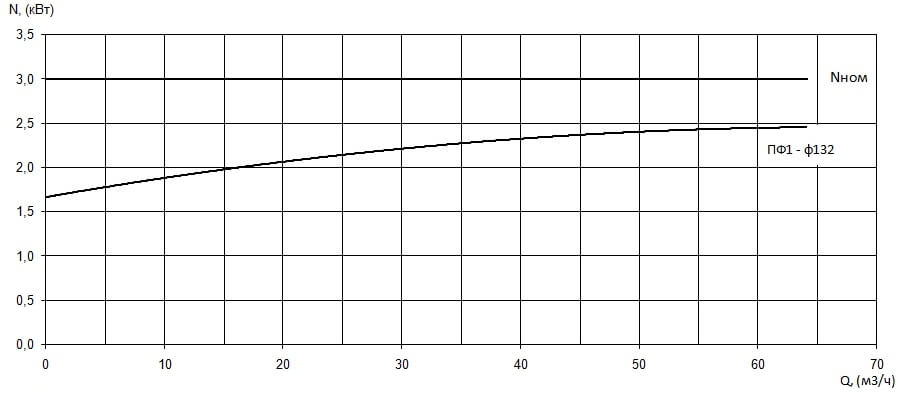

График мощность/производительность

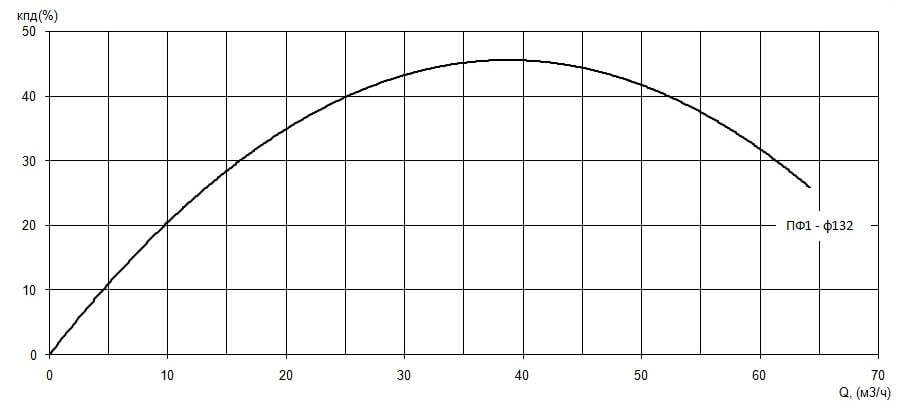

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата

65 кг

Упаковка

Габаритный размер упаковки

Ширина

400 мм

Высота

750 мм

Ориентировочная масса оборудования с упаковкой

80 кг

Материал упаковки

картон

Тара

коробка

Расход
25
Модель насоса
ПФ
Напор
15
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
3,0
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Способ установки
погружной
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
