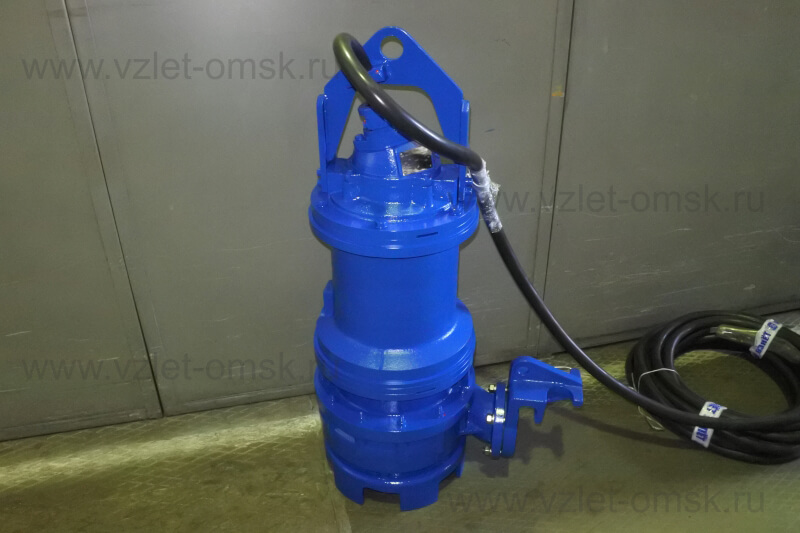

Погружной насос Иртыш ПФ2 100/310.267-11/4-106 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПФ2 100/310.267-11/4-106
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
267 - фактический диаметр рабочего колеса, мм;
- без обозначения стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

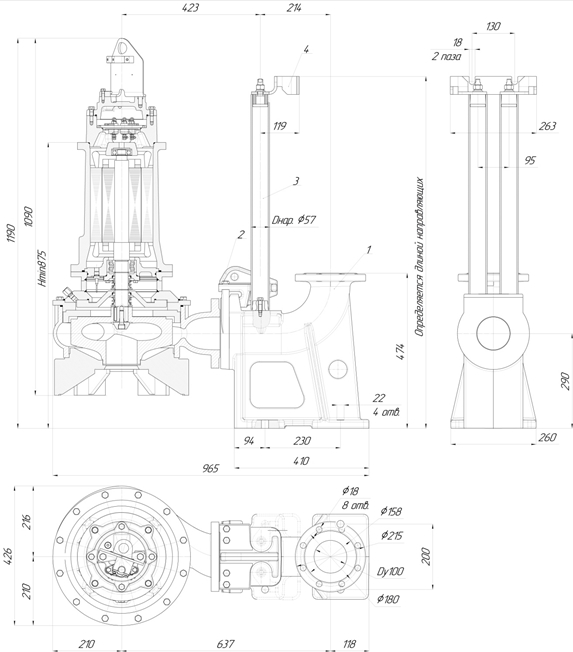

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.

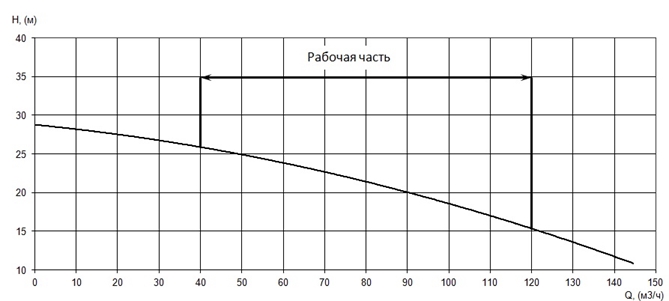

Параметры рабочей точки
|
Производительность, Q |
57 |
м³/ч |
|
Напор, Н |
23 |
м |
|

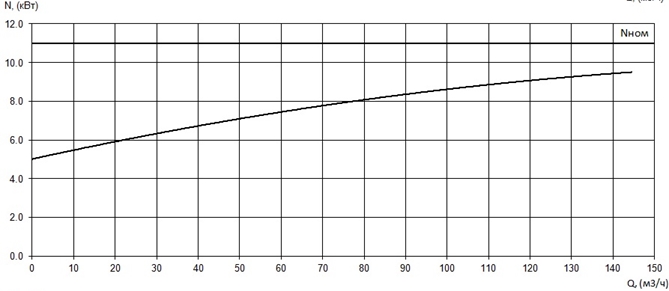

Потребляемая мощность в рабочей точке, Nпотр |
7,5 |
кВт |
|

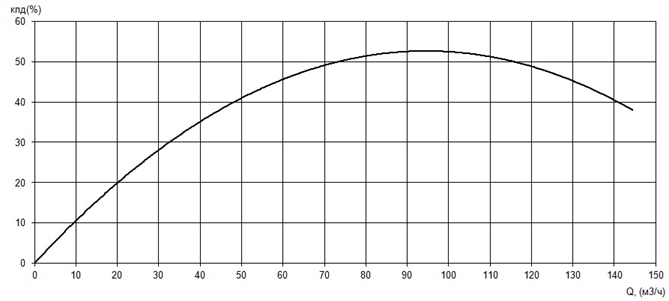

КПД агрегата, η |
45 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
267 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
45 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
24 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1440 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго-термозащита; |
|
Степень защиты электродвигателя |
IP68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
300 |
