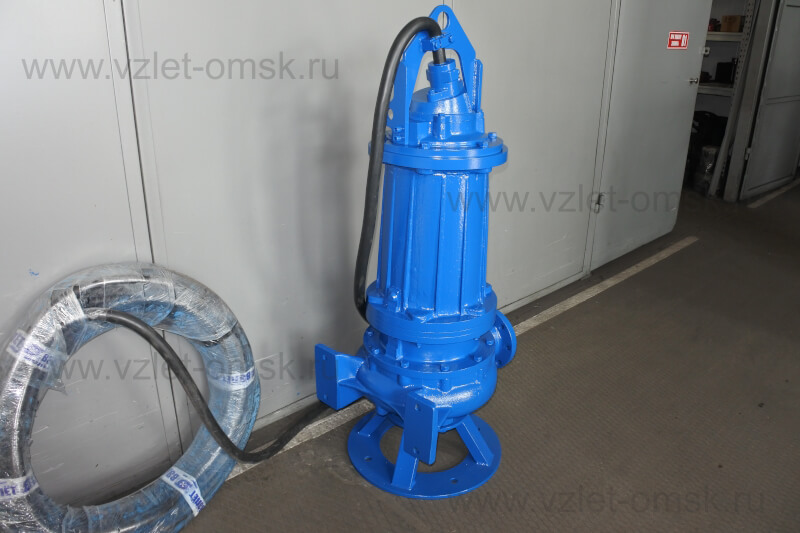

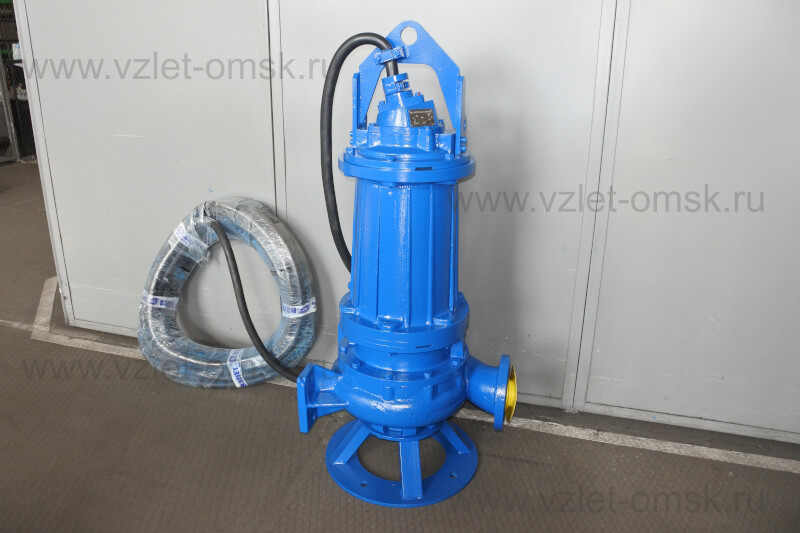

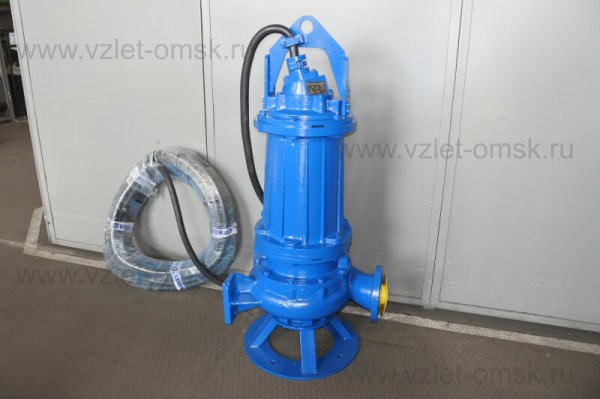

Погружной насос Иртыш ПФ2 125/315.320-20-30/4Ех-016

Расшифровка обозначения

Насос ПФ2 125/315.320-20-30/4Ех-016:

П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
320 - фактический диаметр рабочего колеса, мм;
20 - длина кабеля в метрах;
30 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
Ех - взрывозащищенное исполнение;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.30.6-31 общепромышленного исполнения, без взрывозащиты.

Габаритные размеры

 Обозначения на чертеже

1.Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Метизы крепления проставки к корпусу спиральному;
22. Проставка;
23. Опора подшипника;
24. Крышка опоры подшипника (крышка верхняя);
25. Метизы крепления опоры подшипника к корпусу электродвигателя;
26. Метизы крепления крышки опоры подшипника (крышки верхней) к опоре подшипника;
27. Ручка;
28. Крышка уплотнительная;
29. Зажим кабеля;
30. Метизы крепления крышки уплотнительной к крышке верхней;
31. Метизы крепления зажима кабеля к крышке уплотнительной.

1.1. Электронасосы серии «Иртыш» типа ПФ(ПФс) исполнения Ех (взрывозащищенного исполнения) с маркировкой 1 Ex d IIB T4 Gb X являются электрооборудованием группы IIВ с уровнем взрывозащиты Gb и видом взрывозащиты «взрывонепроницаемая оболочка «d» и предназначены для:

применения в местах (кроме подземных выработок шахт и их наземных строений) опасных по взрывоопасной среде этилена и пропана, температура воспламенения которых более 135°С;

перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой от 274К (1°С) до 313К (40°С), с содержанием различных неабразивных взвешенных частиц максимальным размером согласно таблицы 1, включая коротковолокнистые, (длинноволокнистые для насосов типа ПФс), концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5мм и микротвердостью не более 9000 МПа. При комплектации насоса силиконовыми уплотнителями допускается эксплуатация в промышленных стоках с содержанием фенола до 15 мг/л температурой до 313К (40°С).

Гидравлическая (неэлектрическая) часть насоса с маркировкой IIGb с/k T4X является оборудованием группы II с уровнем взрывозащиты Gb и видом взрывозащиты c/k (защита конструкционной безопасностью/защита жидкостным погружением).

Знак «Х» в маркировке обозначает специальные условия применения, которые должны обеспечиваться потребителем:

1. Охлаждающий кожух (для исполнения с рубашкой охлаждения), должен быть заполнен перекачиваемой жидкостью или технической жидкостью от постороннего источника в процессе эксплуатации.
2. Насосы при работе должны быть постоянно погружены в перекачиваемую жидкую среду, уровень которой меняется; при достижении заданного минимального уровня жидкости насос отключается. Минимальный уровень жидкости определяется высотным размером насоса; при использовании рубашки охлаждения минимальный уровень жидкости определяется высотой гидравлической части насоса.
3. Работа по «сухому ходу» запрещена.
4. Насос поставляется с постоянно подсоединенным кабелем, при подключении требуется обеспечить необходимый уровень взрывозащиты.
5. Кабельные линии должны быть защищены от механических повреждений.

Диапазон температуры окружающей среды и перекачиваемой жидкости для насоса от +1°С до +40°С.

Параметры рабочей точки

Характеристики насоса

Параметры электродвигателя

Ресурсы
