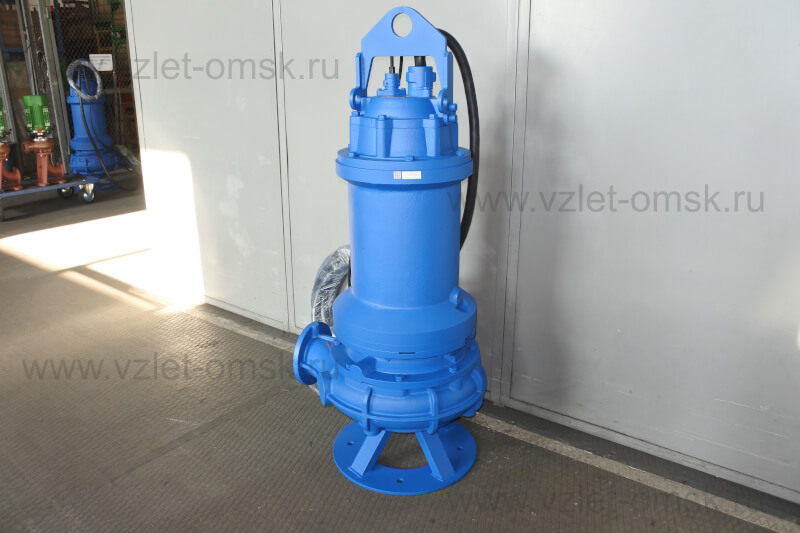

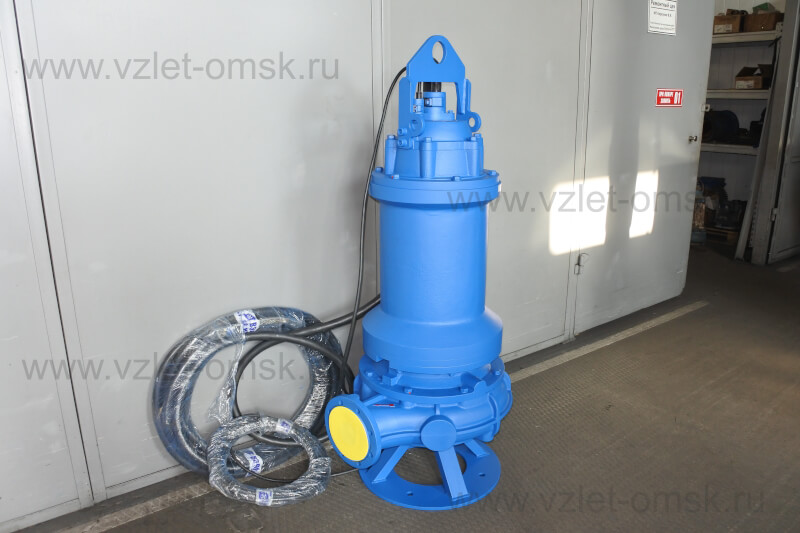

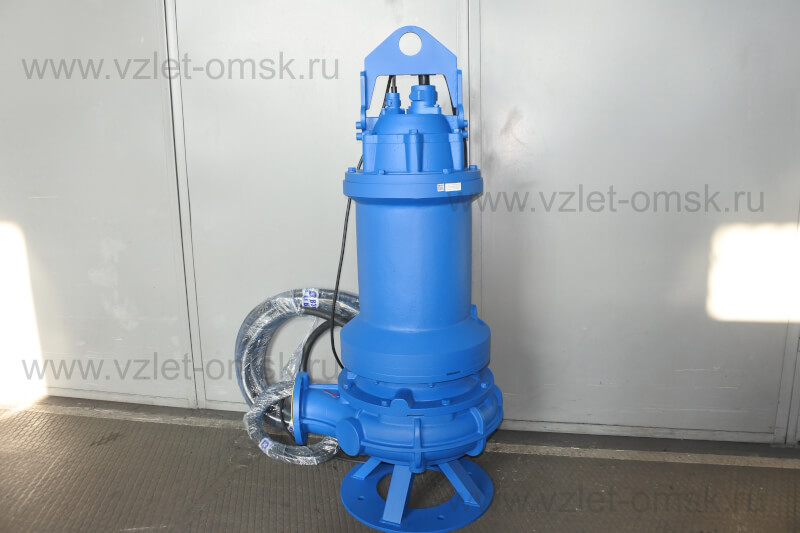

Фото погружного насоса Иртыш ПФ2 125/400.371.Т-45/4-106Погружной насос Иртыш ПФ2 125/400.371.Т-45/4-106
Фото погружного насоса Иртыш ПФ2 125/400.371.Т-45/4-106
Фото погружного насоса Иртыш ПФ2 125/400.371.Т-45/4-106

Погружной насос Иртыш ПФ2 125/400.371.Т-45/4-106

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос ПФ2 125/400.371.Т-45/4-106
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
371 - фактический диаметр рабочего колеса, мм;
Т - гарантия 24 месяца;
- без обозначения, стандартная длина кабеля 10 метров;
45 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без шкафа защиты и управления
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

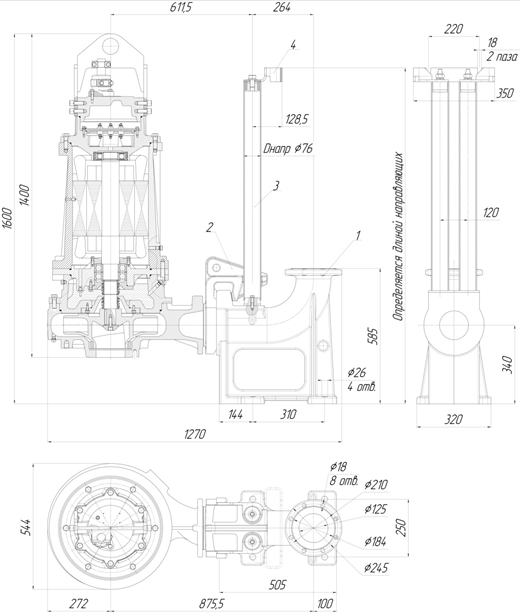

Габаритные размеры

gabaritnye razmery

 Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

Параметры рабочей точки

Производительность, Q

182

м³/ч

Напор, Н

42

м

Потребляемая мощность в рабочей точке, Nпотр

36

кВт

КПД агрегата, η

54

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

125

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

371

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

50

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

45

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

87

Число полюсов

4

Частота вращения, об/мин

1470

Сos φ

0,85

КПД эл. двигателя

92,5

соединение обмоток по схеме

D

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

25+10+2,5

Изоляция кабеля

маслостойкая

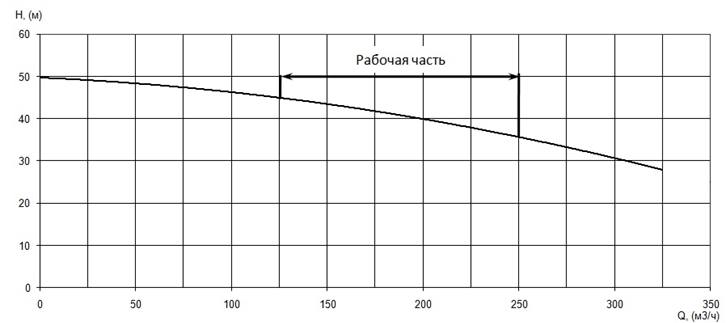

График характеристики напор/подача

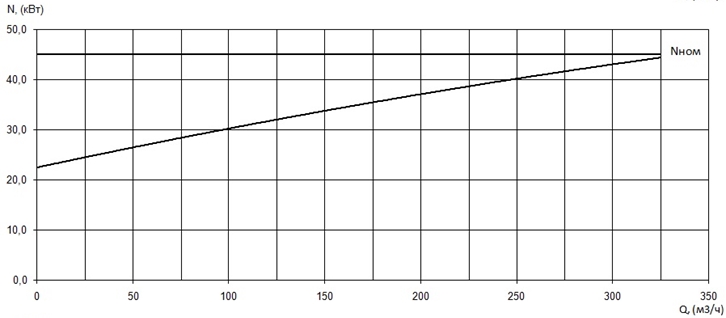

График мощность/производительность

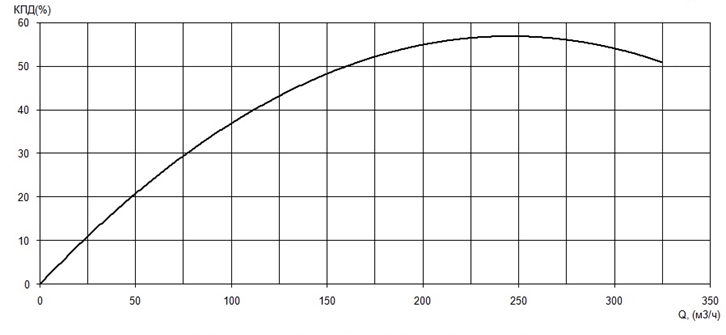

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

730 кг


Модель насоса
ПФ
Расход
182
Напор
42
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
45
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
