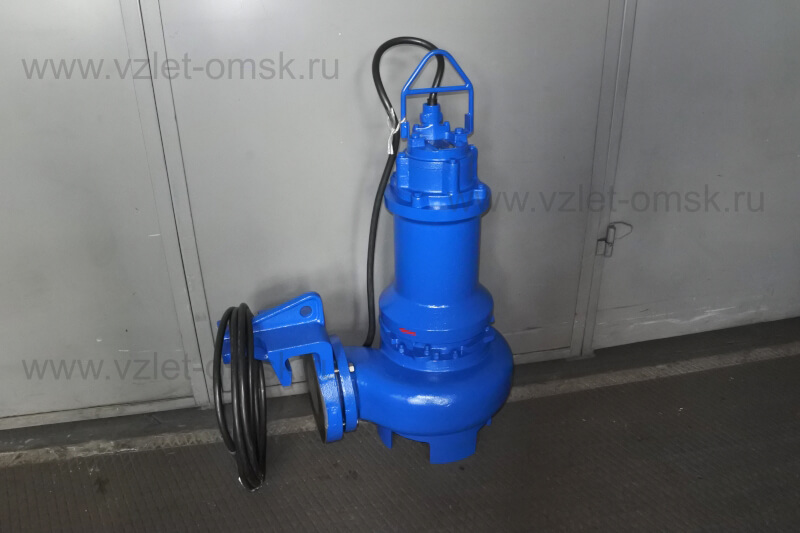

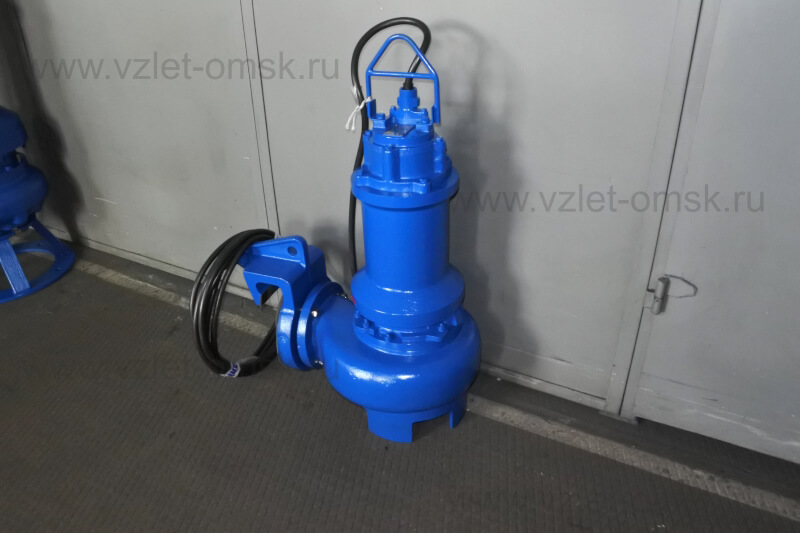

Фото погружного насоса Иртыш ПФ2 150/205.201-7,5/4Ех-106Погружной насос Иртыш ПФ2 150/205.201-7,5/4Ех-106
Фото погружного насоса Иртыш ПФ2 150/205.201-7,5/4Ех-106

Погружной насос Иртыш ПФ2 150/205.201-7,5/4Ех-106

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос ПФ2 150/205.201-7,5/4Ех-106

П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - двух-канальное рабочее колесо;
205 - номинальный диаметр напорного патрубка, мм;
201 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
Ех - взрывозащищенного исполнения;
1 - монтаж на опускном устройстве;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

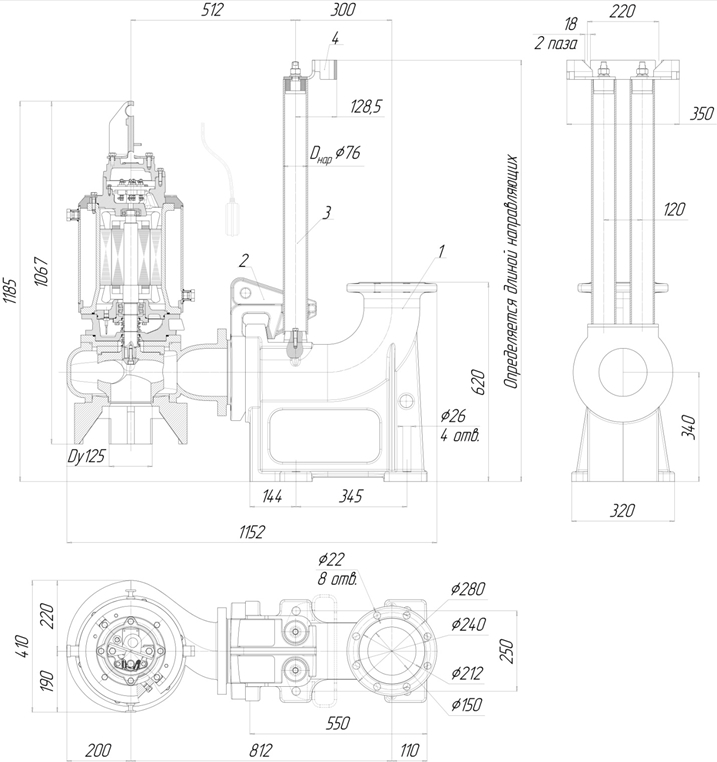

Габаритные размеры

gabaritnye razmery

 Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

Производительность, Q

100

м³/ч

Напор, Н

15

м

Потребляемая мощность в рабочей точке, Nпотр

7

кВт

КПД агрегата, η

53

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

150

Тип рабочего колеса

двух-канальное

Фактический диаметр рабочего колеса, мм

201

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

55

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

7,5

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

15,8

Число полюсов

4

Частота вращения, об/мин

1432

Сos φ

0,83

КПД эл. двигателя

87

единение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

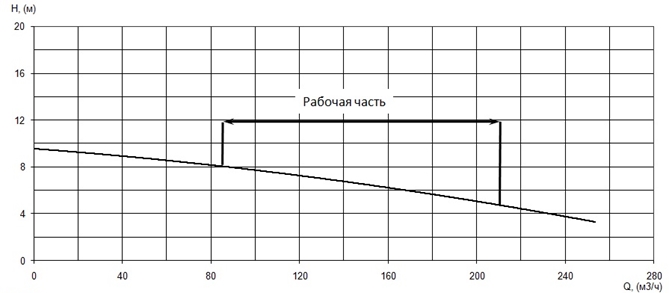

График характеристики напор/подача

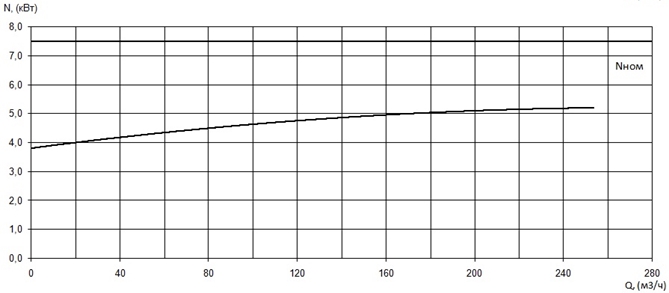

График мощность/производительность

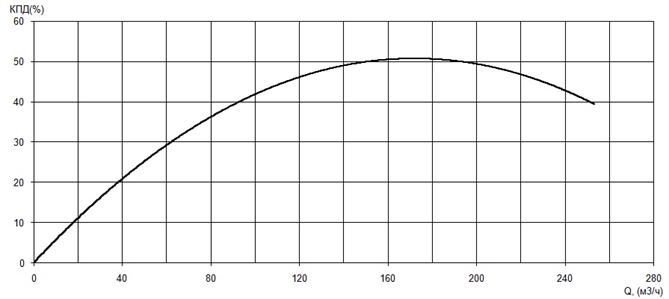

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления и опускного устройства, кг.

220


Модель насоса
ПФ
Расход
200
Напор
5
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Номинальная мощность, кВт
7,5
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
взрывозащищенные
Тип взрывозащиты
стандартная Ех
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
