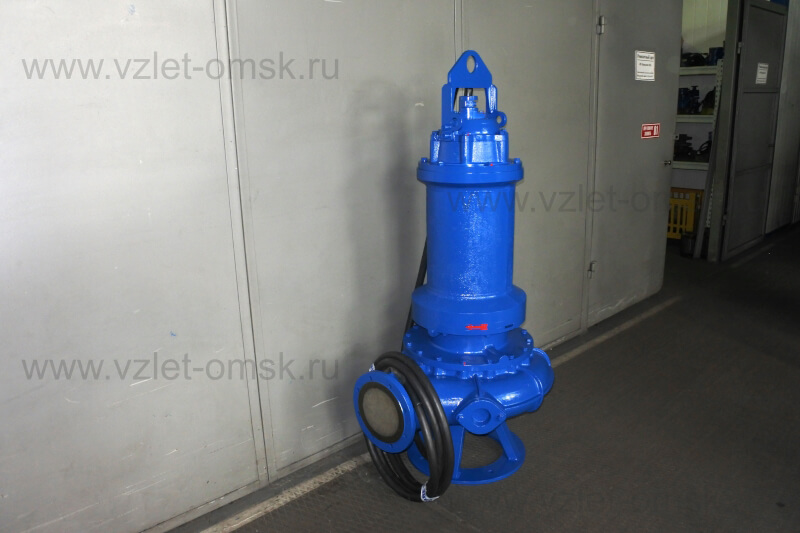

Погружной насос Иртыш ПФ2 200/450.429-45/6-016 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПФ2 200/450.429-45/6-016:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
429 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
45 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
0 - мобильный погружной;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.45.6-31

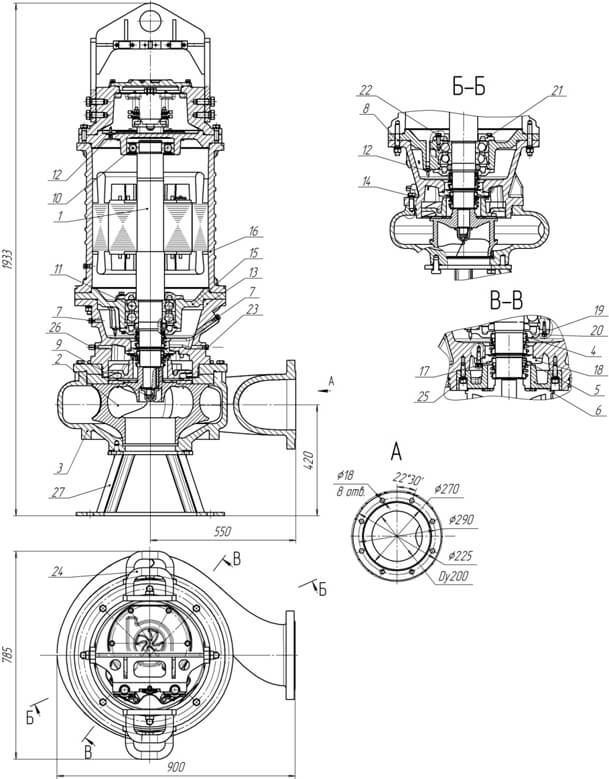

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Подставка.

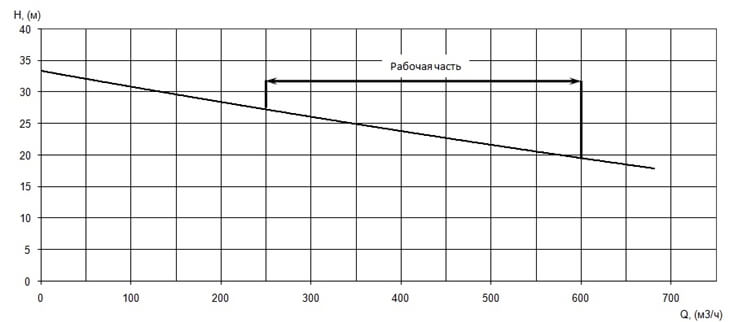

Параметры рабочей точки
|
Производительность, Q |
420 |
м³/ч |
|
Напор, Н |
23 |
м |
|

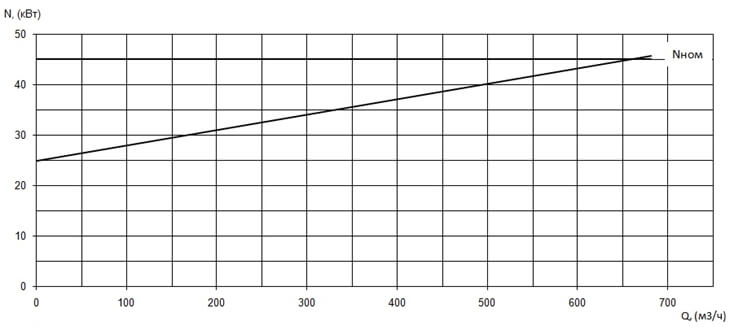

Потребляемая мощность в рабочей точке, Nпотр |
38 |
кВт |
|

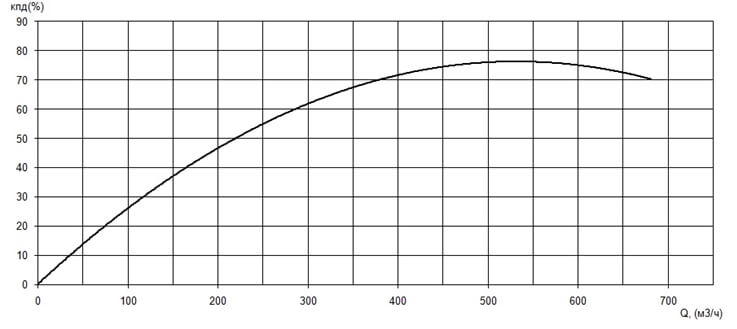

КПД агрегата, η |
73 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
429 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
90 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
45 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87,5/50,5 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
985 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
93 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
1200 |
