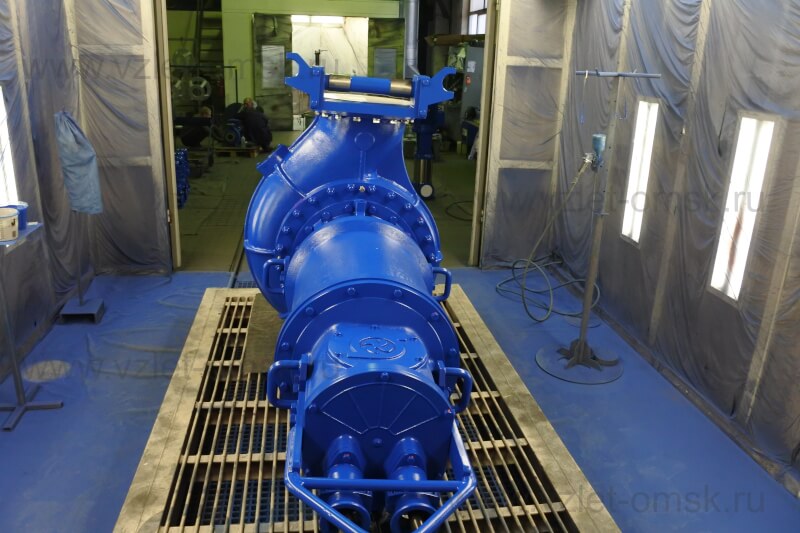

Погружной насос Иртыш ПФ2 400/650.670.Ч-160/8-126 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПФ2 400/650.670.Ч-160/8-126:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
400 - номинальный диаметр напорного патрубка, мм;
650 - номинальный диаметр рабочего колеса, мм;
670 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем
- без обозначения, стандартная длина кабеля 10 метров;
160 - номинальная мощность электродвигателя, кВт;
8 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
2 - автоматического управления с устройством плавного пуска и одиним двухуровневым поплавковым выключателем
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.132.П.6-31
Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.
Параметры рабочей точки
|

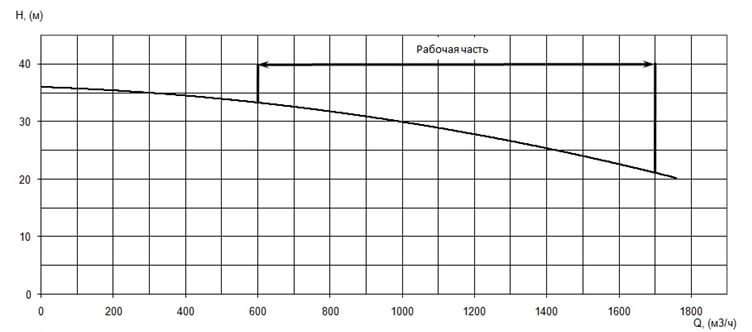

Производительность, Q |
1500 |
м³/ч |
|
Напор, Н |
24 |
м |
|

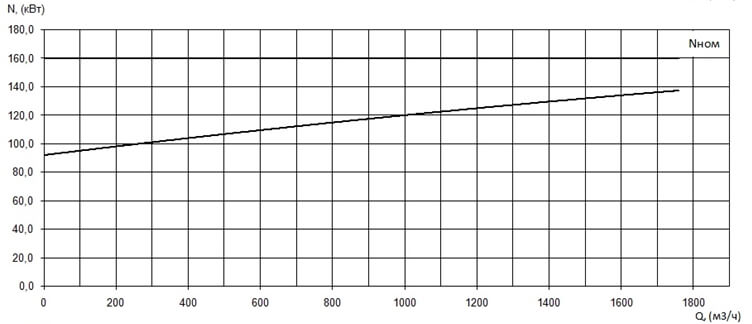

Потребляемая мощность в рабочей точке, Nпотр |
125 |
кВт |
|

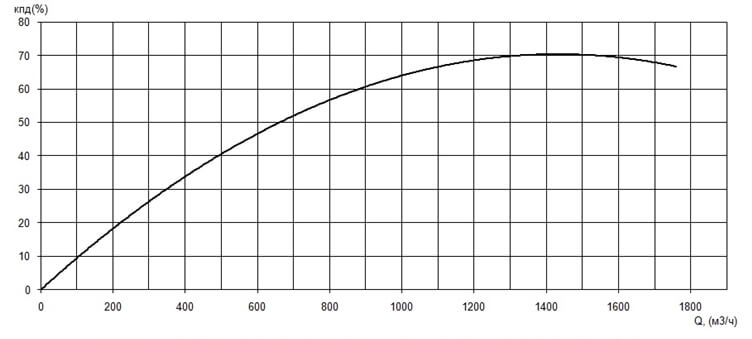

КПД агрегата, η |
70 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
400 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
670 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
150 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
160 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
303 |
|
Число полюсов |
8 |
|
Частота вращения, об/мин |
740 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
95 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
50+16+1 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
3190 |
