Погружной насос Иртыш ПФ2 50/120.110-1,1/2-106

Расшифровка обозначения

Насос ПФ2 50/120.110-1,1/2-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
120 - номинальный диаметр рабочего колеса, мм;
110 - фактический диаметр рабочего колеса, мм;
- без обозначения,  стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмтках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
без шкафа защиты и управления.

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

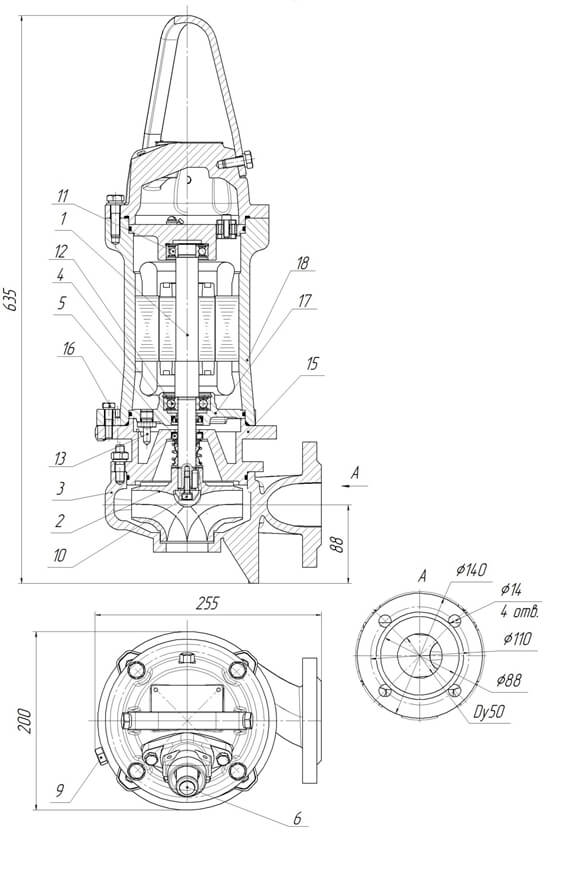

Габаритные размеры

 Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
9. Пробка масляной камеры;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя.

Параметры рабочей точки

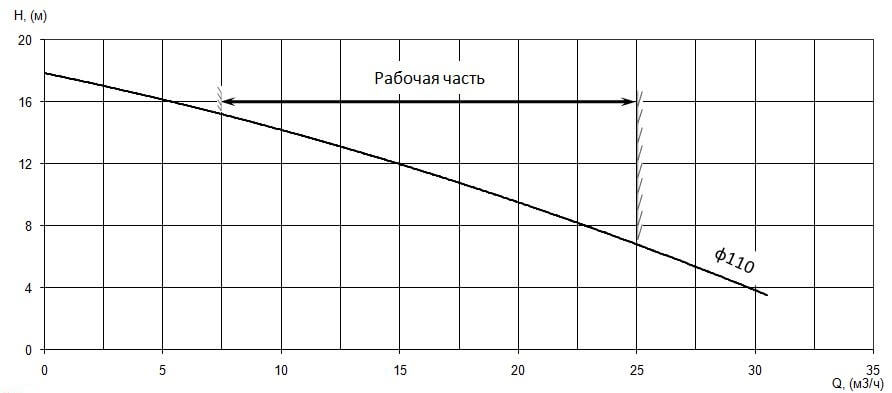

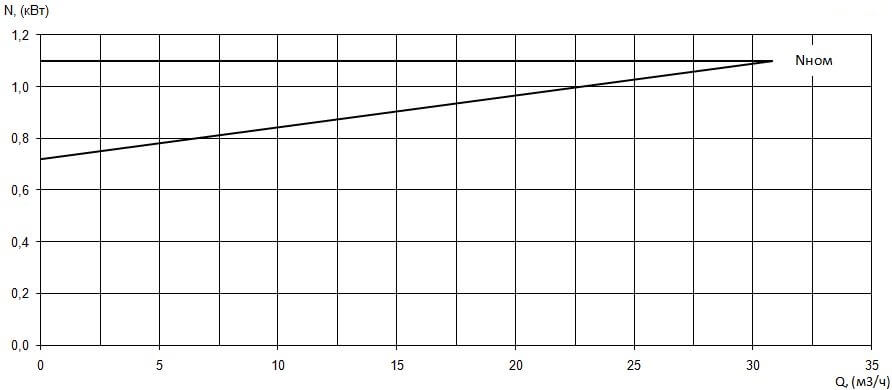

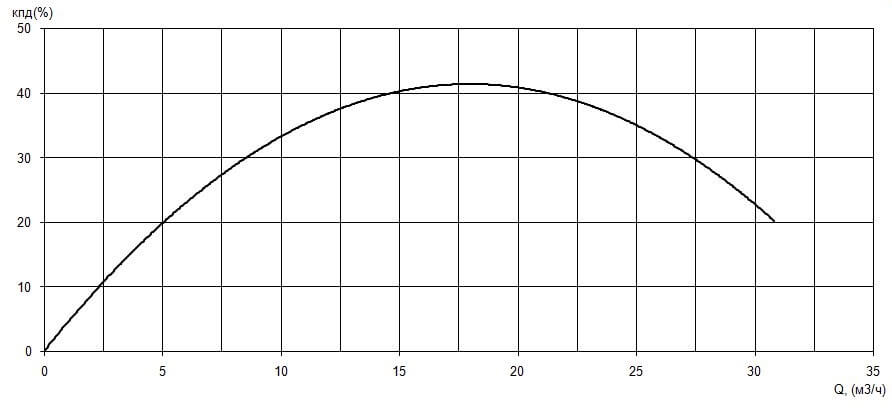

Характеристики насоса

Параметры электродвигателя
