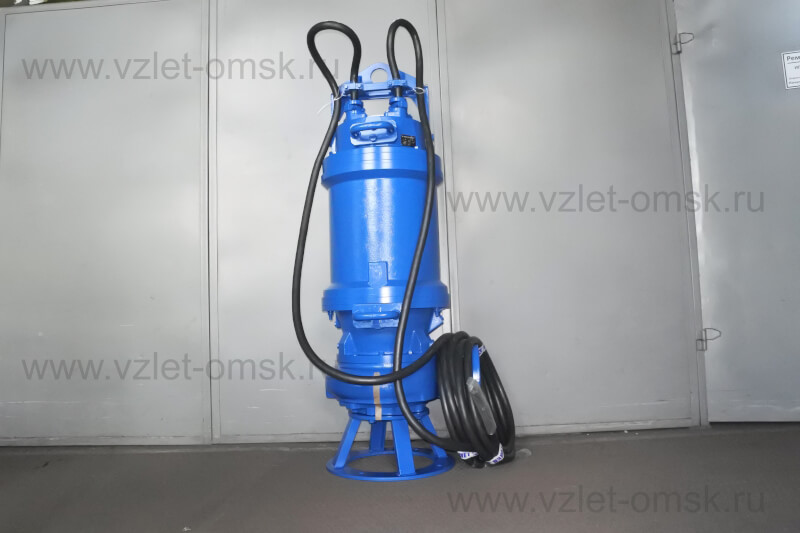

Погружной насос Иртыш ПФ3 150/400.370-75/4-006 - Описание
- Характеристики
Расшифровка обозначения
Насос ПФ3 150/400.370-75/4-006
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трех - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
370 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
0 - без шкафа защиты и управления
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Подставка.
Параметры рабочей точки
|
Производительность, Q |
350 м³/ч |
|
Напор, Н |
36 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
70 кВт |
|
КПД агрегата, η |
50 % |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
трехканальное |
|
Фактический диаметр рабочего колеса, мм |
370 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
70 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
136 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
94,3 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+3+1 |
|
Сечение жил, мм² |
1+25+10 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
1250 кг |
