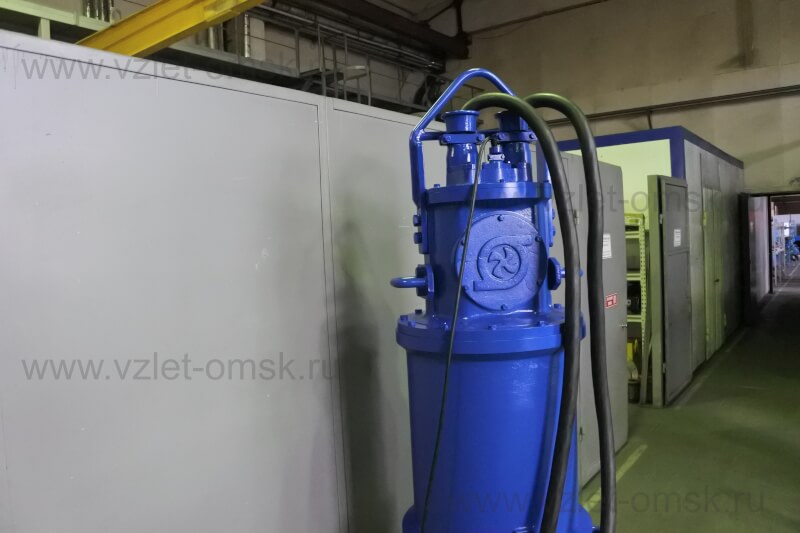

Погружной насос Иртыш ПФ4 150/540.504.Т-20-6.250/4-109
- Описание
- Характеристики
Расшифровка обозначения
Насос ПФ4 150/540.504.Т-20-6.250/4-109:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
4 - в насосе установлено четырех - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
540 - номинальный диаметр рабочего колеса, мм;
504 - фактический диаметр рабочего колеса, мм;
Т - гарантия 24 месяца, но не более 36 с даты отгрузки. Защита кабеля от мех. повреждений, металлорукав во всю длину кабеля. Без асбестовые прокладки на фланцах СНП. Цепь в комплекте с насосом L= 15 м.
20 - длина кабеля 20 метров;
6 - напряжение питания 6000В;
250 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без шкафа защиты и управления
9 - влаго-термозащита, контроль температуры подшипников, контроль вибрации.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

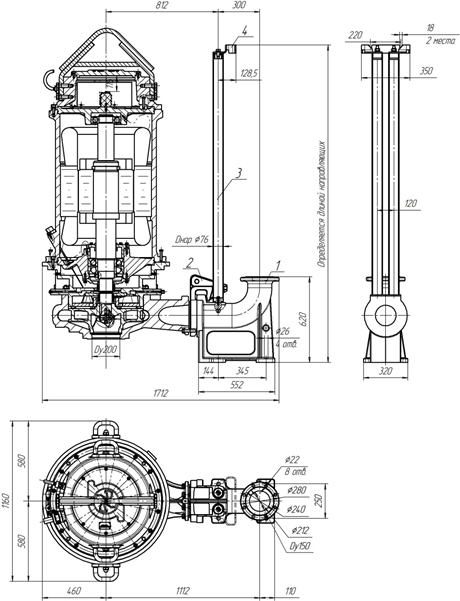

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

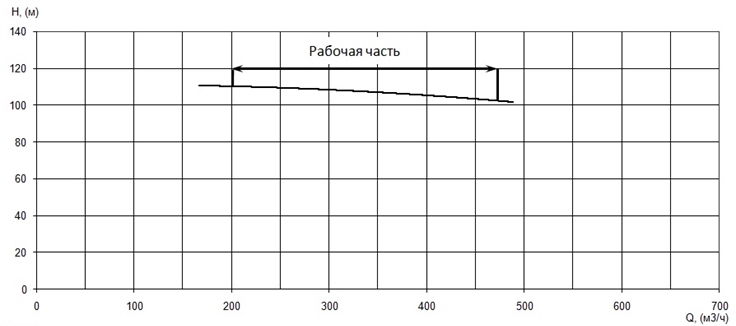

Параметры рабочей точки
|
Производительность, Q |
307 |
м³/ч |
|
Напор, Н |
107 |
м |
|

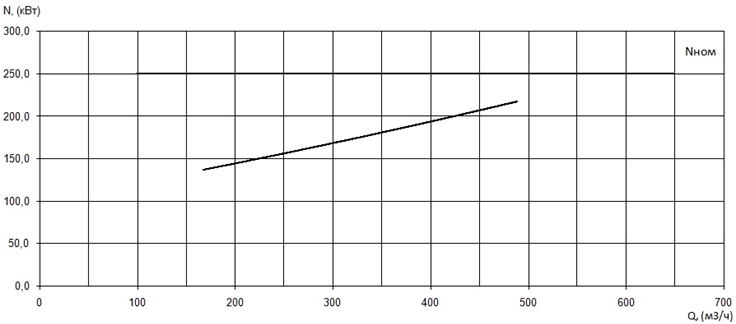

Потребляемая мощность в рабочей точке, Nпотр |
170 |
кВт |
|

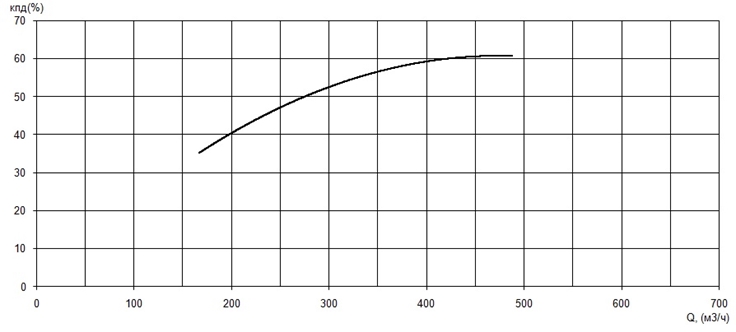

КПД агрегата, η |
53 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
четырех - канальное |
|
Фактический диаметр рабочего колеса, мм |
504 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
55 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
250 |
|
Напряжение, В |
6000 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
30 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1450 |
|
Сos φ |
0.85 |
|
КПД эл. двигателя |
93.6 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго-термозащита, контроль температуры подшипников, контроль вибрации. |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
20 |
|
Количество жил кабеля, шт. |
3+1+27 |
|
Сечение жил, мм² |
16+10+1 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
3100 |
