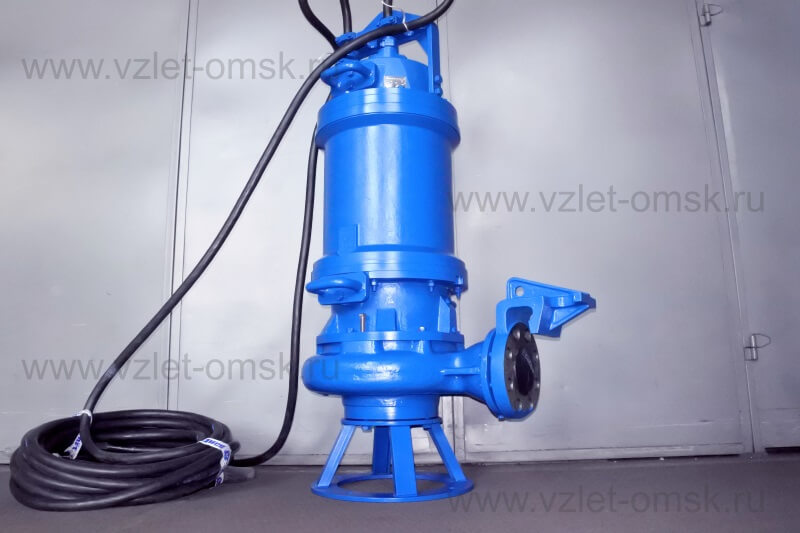

Погружной насос Иртыш ПФС 50/140.131-3/2-146 - Описание
- Характеристики
- Документация
Расшифровка обозначения
Насос ПФС 50/140.131-3/2-146:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
С – вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
140 - номинальный диаметр рабочего колеса, мм;
131 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
4 - шкаф автоматического управления исполнения УХЛ1 с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере.
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.
Параметры рабочей точки
|
Производительность, Q |
10 |
м³/ч |
|
Напор, Н |
15 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
1,6 |
кВт |
|
КПД агрегата, η |
20 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
131 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2940 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом |
шкаф автоматического управления исполнения УХЛ1 с двумя одноуровневыми поплавковыми |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
70 |
