Погружной насос Иртыш ПФС 65/155.139-4/2-136 - Описание
- Характеристики
- Документация
Расшифровка обозначения
Насос ПФС 65/155.139-4/2-136:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
С – вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
155 - номинальный диаметр рабочего колеса, мм;
139 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
4 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - мобильный погружной монтаж;
3 - автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми
выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере.
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.4.6-31
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

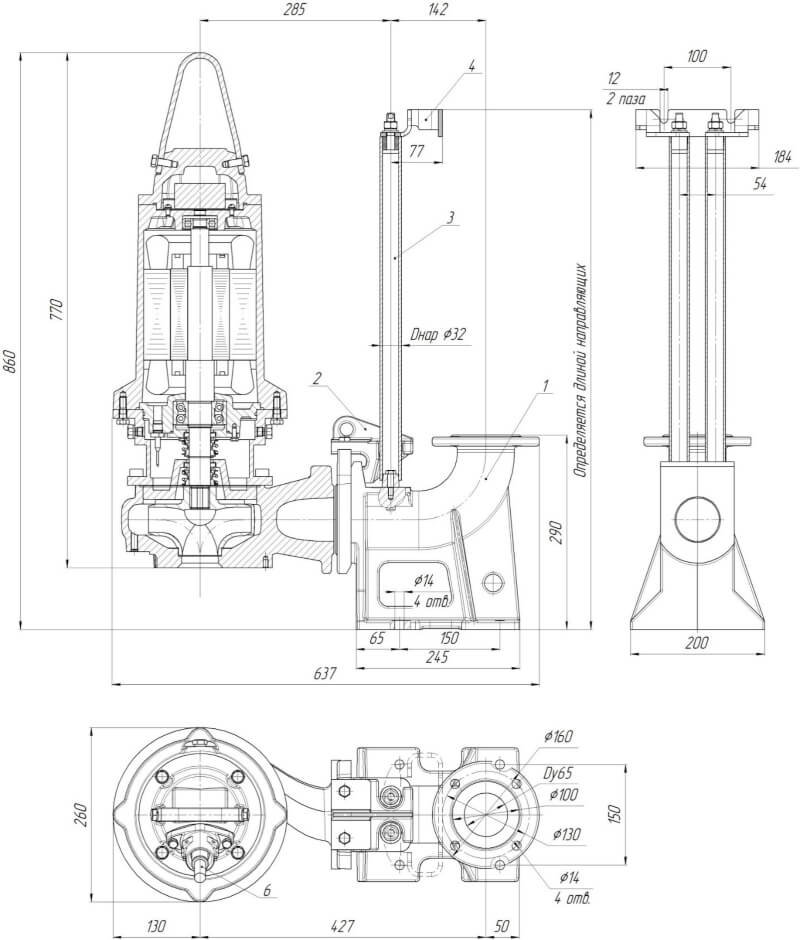

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

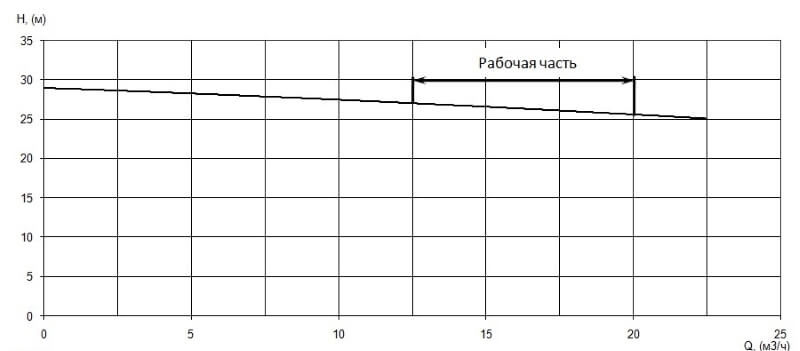

Параметры рабочей точки
|
Производительность, Q |
13 |
м³/ч |
|
Напор, Н |
27 |
м |
|

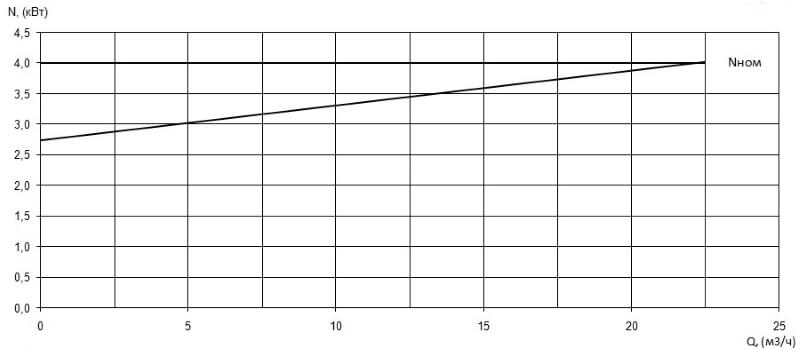

Потребляемая мощность в рабочей точке, Nпотр |
3,4 |
кВт |
|

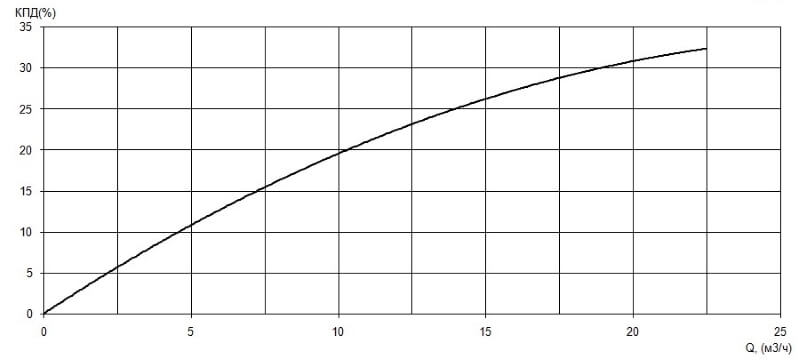

КПД агрегата, η |
24 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
139 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
4 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7,9 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом |
автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
90 |
