Погружной дренажный насос Иртыш ПД 150/250.276-37/4-106

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос ПД 150/250.276-37/4-106:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
150 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
276 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
37 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - на опускном устройстве;
0 - без защиты и шкафа управления;
6 - влаго - термозащита;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

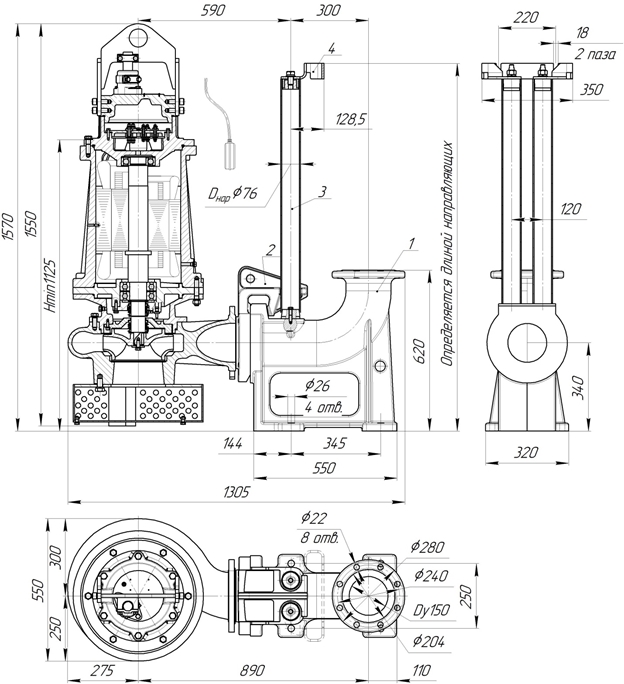

Габаритные размеры

Габаритные размеры

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

Параметры рабочей точки

Производительность, Q

350

м³/ч

Напор, Н

20

м

Потребляемая мощность в рабочей точке, Nпотр

28

кВт

КПД агрегата, η

61

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

150

Тип рабочего колеса

многоканальное

Фактический диаметр рабочего колеса, мм

276

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

0,2

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

37

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

72/41,5

Число полюсов

4

Частота вращения, об/мин

1470

Сos φ

0,85

КПД эл. двигателя

92,5

единение обмоток по схеме

D/звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

25+10+1

Изоляция кабеля

маслостойкая

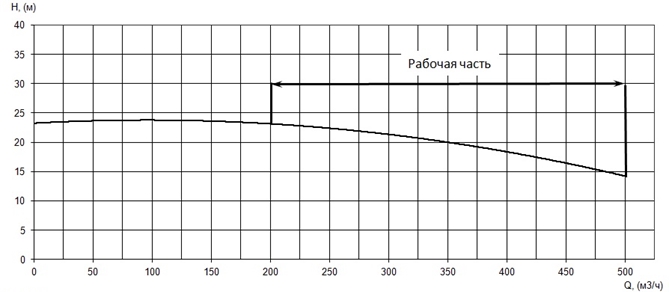

График характеристики напор/подача

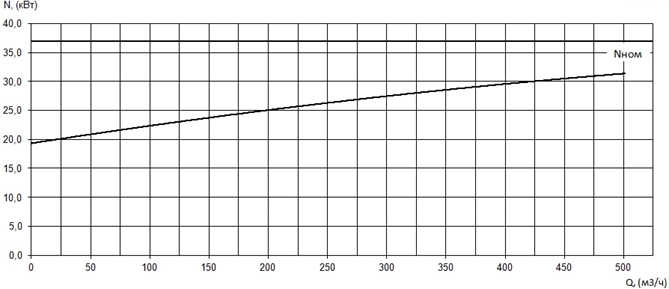

График мощность/производительность

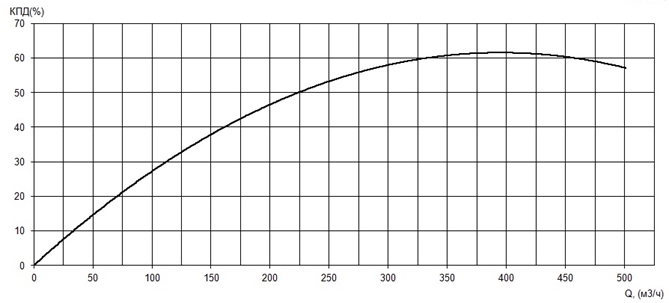

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

720


Напор
20
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Модель насоса
ПД
Расход
350
Способ установки
погружной
Тип перекачиваемой среды
дренажная вода (условно чистая)
Взрывозащита
без взрывозащиты
Охлаждение
без рубашки охлаждения IP68
Номинальная мощность, кВт
630
Тип рабочего колеса
лопастное
Тип привода
электрический
Установка
вертикальная
