Расшифровка обозначения
Насос ПД 32/125.110-1,1/2-006:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
32 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
110 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

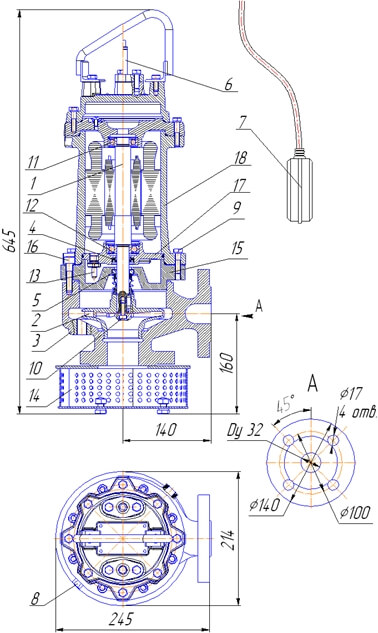

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение (манжета);
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Подставка-фильтр;
15. Корпус камеры;
16. Метизы крепления корпуса камеры (корпуса электродвигателя для насосов «Иртыш» ПД 50/125 – 3/2) к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры.

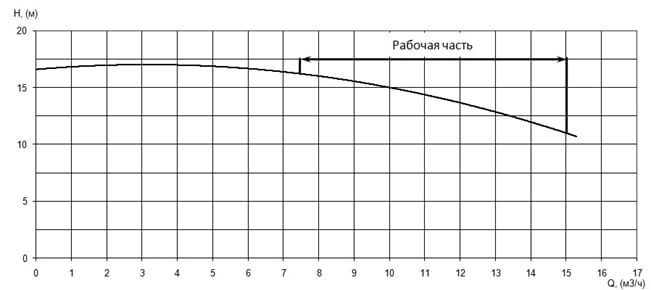

Параметры рабочей точки
Производительность, Q |
10 м³/ч |
Напор, Н |
15 м |

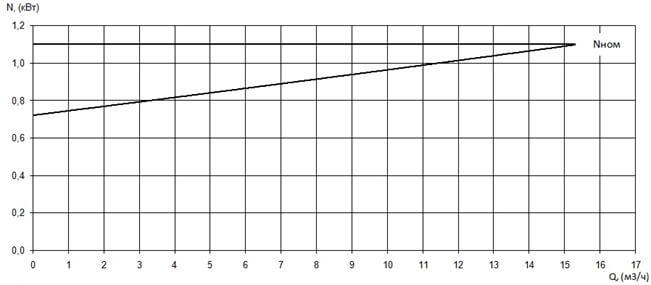

Потребляемая мощность в рабочей точке, Nпотр |
0,8 кВт |

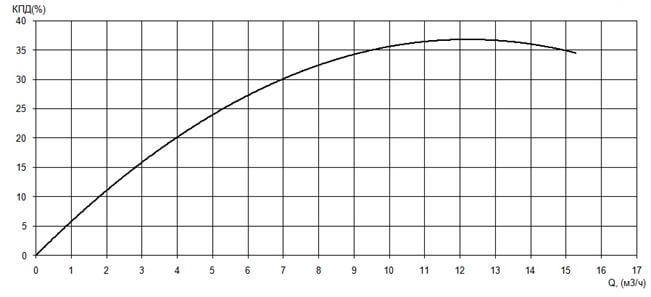

КПД агрегата, η |
36 % |
Характеристики насоса
Вариант монтажа насоса |
мобильный погружной монтаж |
Условный диаметр напорного патрубка, Ду |
32 мм |
Тип рабочего колеса |
многоканальное |
Фактический диаметр рабочего колеса |
110 мм |
Рекомендуемая глубина погружения |
не более 10 м |
Максимальный размер перекачиваемых частиц |
5 мм |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
Номинальная мощность |
1,1 кВт |
Напряжение |
380 В |
Частота тока |
50 Гц |
Номинальный ток |
2,74 А |
Число полюсов |
2 |
Частота вращения |
2730 об/мин |
Сos φ |
0,83 |
КПД эл. двигателя |
79 |
Соединение обмоток по схеме |
звезда |
Класс нагревостойкости |
F |
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
Способ защиты электродвигателя |
влаго - термозащита |
Степень защиты электродвигателя |
IP 68 |
Длина встроенного электрического кабеля |
10 м |
Количество жил кабеля |
7 шт |
Сечение жил |
1,5 мм² |
Изоляция кабеля |
маслостойкая |
Ресурсы
Средняя наработка на отказ |
не менее 7000 часов |
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
Средний срок службы |
не менее 20 лет |
Масса насосного агрегата без шкафа управления |
48 кг |
