Погружной дренажный насос Иртыш ПД 50/200.192Х-15/2-116 - Описание
- Характеристики
- Видео
Насос ПД 50/200.192Х-15/2-116:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
192 - фактический диаметр рабочего колеса, мм;
Х - проточная часть из нержавеющей стали;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - для монтажа на опускном устройстве, без захвата;
1 - шкаф защиты и ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Насос укомплектован шкафом управления Иртыш ШУ1-1.15.6-31
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.
|

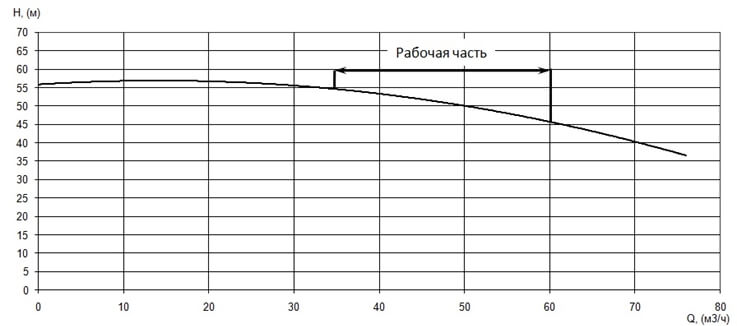

Производительность, Q |
50 м³/ч |
|
Напор, Н |
50 м |
|

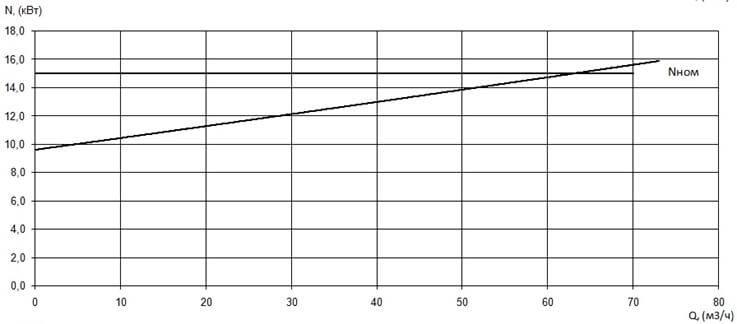

Потребляемая мощность в рабочей точке, Nпотр |
13,9 кВт |
|

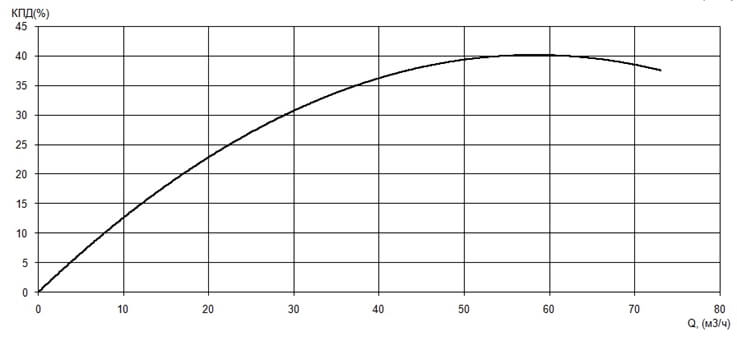

КПД агрегата, η |
39 % |
|
Вариант монтажа насоса |
на опускном устройстве, без захвата |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
192 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
5 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
15 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
30 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2945 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
88,7 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
30 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
10+6+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
331 кг |
