Расшифровка обозначения

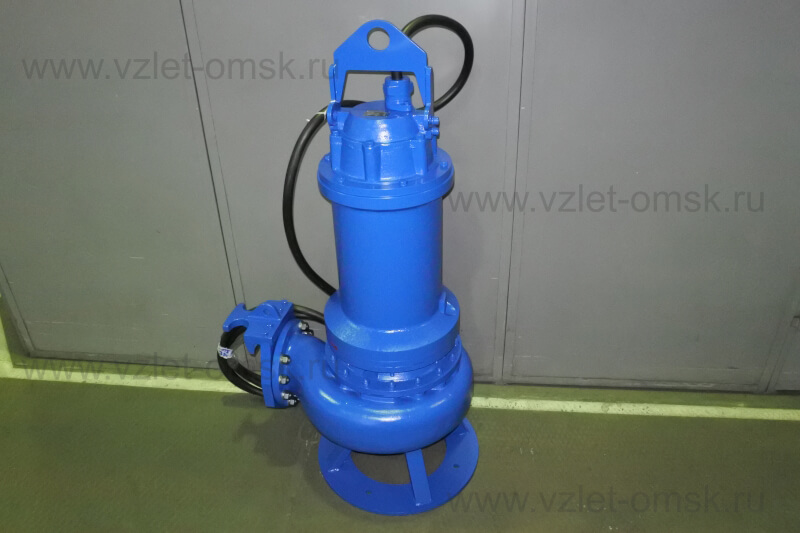

Насос РД 200/400.395-110/4-116:
Р - погружной электродвигатель с принудительным охлаждением;
Д - для слабозагрязнённой и чистой воды;
200 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
395 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
110 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1- монтаж на опускном устройстве;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.110.6-21

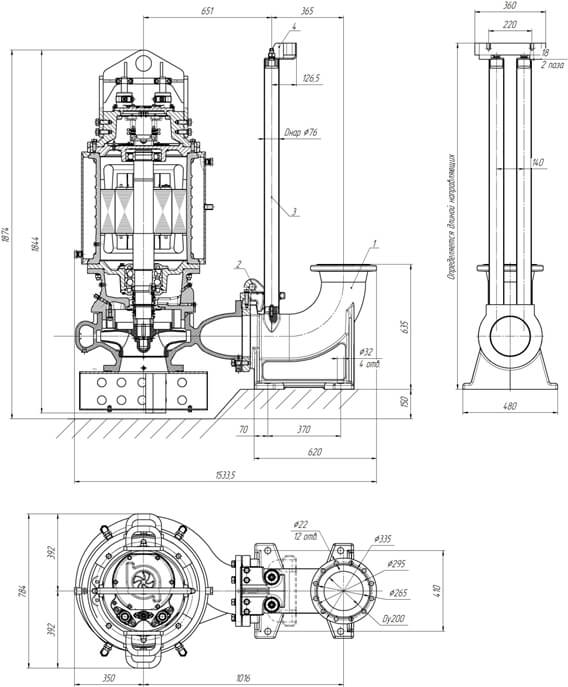

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

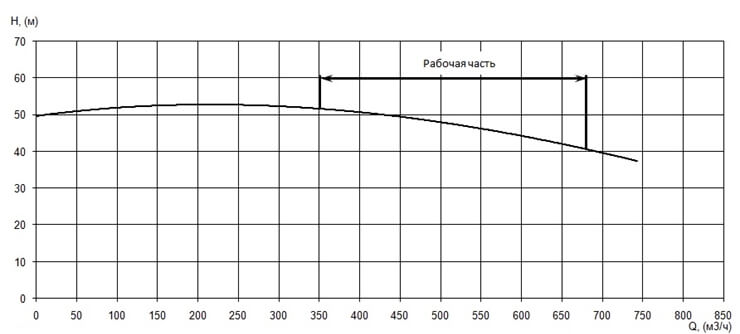

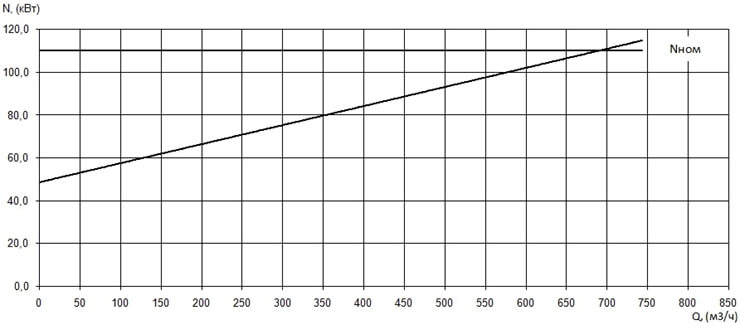

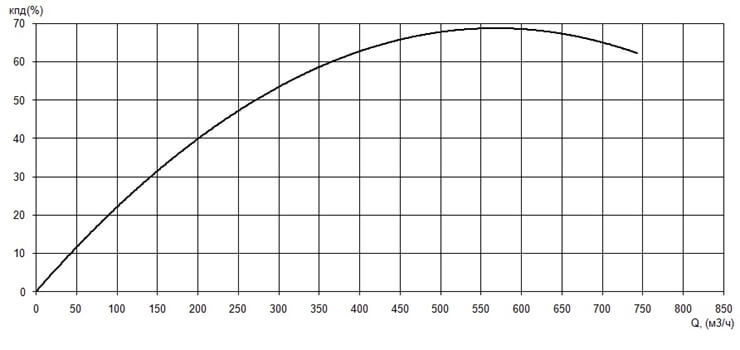

Параметры рабочей точки
Производительность, Q |
425 м³/ч |
Напор, Н |
50 м |
Потребляемая мощность в рабочей точке, Nпотр |
86 кВт |
КПД агрегата, η |
64 % |
Характеристики насоса
Вариант монтажа насоса |
на опускном устройстве |
Условный диаметр напорного патрубка, Ду, мм |
200 |
Тип рабочего колеса |
многоканальное |
Фактический диаметр рабочего колеса, мм |
395 |
Рекомендуемая глубина погружения, м |
не более 10 |
Максимальный размер перекачиваемых частиц, мм |
0,2 |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
Номинальная мощность, кВт |
110 |
Напряжение, В |
380/660 |
Частота тока, Гц |
50 |
Номинальный ток, А |
202/116 |
Число полюсов |
4 |
Частота вращения, об/мин |
1485 |
Сos φ |
0,87 |
КПД эл. двигателя |
95,1 |
единение обмоток по схеме |
D/звезда |
Класс нагревостойкости |
F |
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением; |
Способ защиты электродвигателя |
влаго - термозащита; |
Степень защиты электродвигателя |
IP 68; |
Длина встроенного электрического кабеля, м |
10 |
Количество жил одного кабеля, шт. |
3+1+3 |
Сечение жил, мм² |
50+16+2,5 |
Изоляция кабеля |
маслостойкая |
Ресурсы
Средняя наработка на отказ |
не менее 7000 часов |
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
Средний срок службы |
не менее 20 лет |
Масса насосного агрегата без шкафа управления |
1600 кг |
