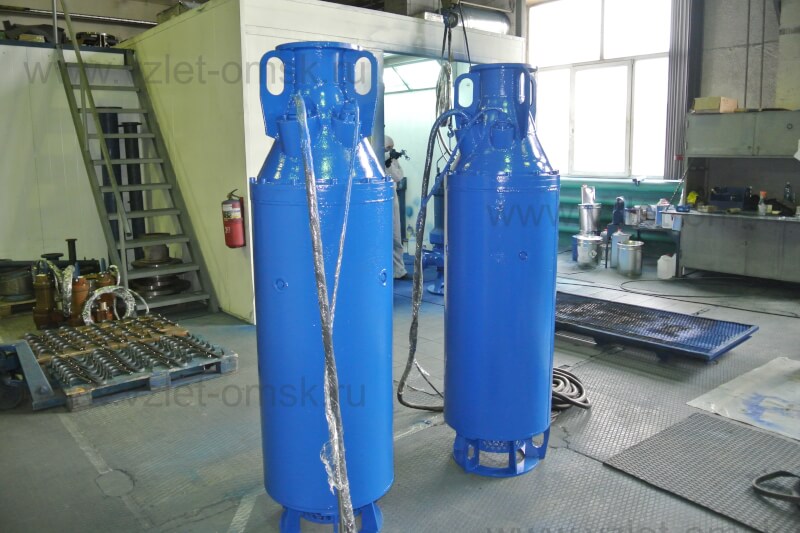

Фото погружного дренажного насоса Иртыш РД 250/400.382-160/4-506Погружной дренажный насос Иртыш РД 250/400.382-160/4-506

Погружной дренажный насос Иртыш РД 250/400.382-160/4-506

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос РД 250/400.382-160/4-506:
Р - погружной электродвигатель с принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
250 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
382 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
160 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
5 - стационарный в трубе;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Габаритные размеры

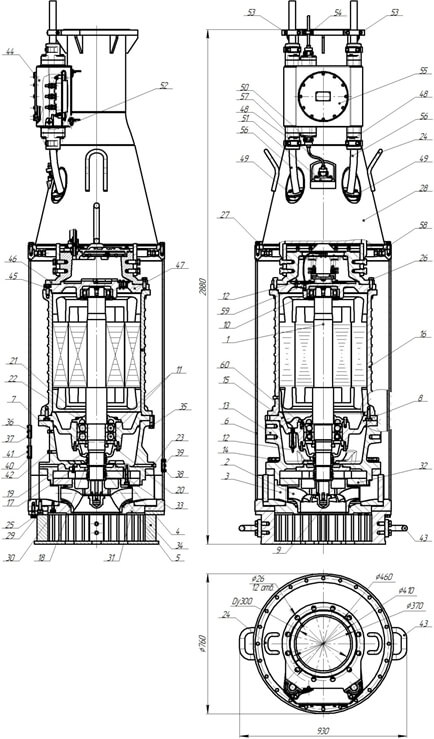

Габаритные размеры насоса РД 250/400.382-160/4-506

Обозначения на чертеже

1.Электродвигатель;
2. Колесо рабочее;
3. Аппарат направляющий;
4. Верхнее торцовое уплотнение;
5. Нижнее торцовое уплотнение;
6. Кожух направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к аппарату направляющему;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления фильтра-подставки к аппарату направляющему;
26. Метизы крепления крышки опоры подшипника к опоре подшипника;
27. Метизы крепления диффузора к кожуху направляющему;
28. Диффузор;

29. Метизы крепления аппарата направляющего к кожуху направляющему;
30. Метизы крепления крышки аппарата направляющего к аппарату направляющему;31. Крышка аппарата направляющего;
32. Проставка;
33. Метизы крепления проставки к корпусу камеры;
34. Фильтр-подставка;
35. Метизы крепления корпуса камеры к стакану подшипника;
36. Лючок пробки для заливки масла;
37. Метизы крепления лючка заливки масла;
38. Метизы крепления лючка слива масла;
39. Лючок пробки слива масла;
40. Лючок пробки контроля залива масла;
41. Метизы крепления лючка пробки контроля залива масла;
42 Пробка контроля залива масла;
43. Цапфа для кантования;
44. Клеммная коробка;
45. Метизы крепления опоры подшипника к корпусу эл.двигателя;
46. Крышка опоры подшипника;
47. Опора подшипника;
48, 49. Крышки уплотнительные силовых кабелей;
50,51. Крышки уплотнительные управляющего кабеля;
52. Метизы крепления клеммной коробки;
53. Зажимы силовых кабелей;
54. Зажим управляющего кабеля;
55. Крышка клеммной коробки;
56. Силовые кабели насоса;
57. Кабель управления насоса;
58. Метизы упоров;
59. Датчик температуры верхнего подшипника;
60. Датчик температуры нижнего подшипникого узла.

Параметры рабочей точки

Производительность, Q

900  м³/ч

Напор, Н

30  м

Потребляемая мощность в рабочей точке, Nпотр

129 кВт

КПД агрегата, η

59 %

Характеристики насоса

Вариант монтажа насоса

стационарный в трубе

Условный диаметр напорного патрубка, Ду, мм

250

Тип рабочего колеса

многоканальное

Фактический диаметр рабочего колеса, мм

382

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

0,2

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

160

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

285/164,7

Число полюсов

4

Частота вращения, об/мин

1485

Сos φ

0.89

КПД эл. двигателя

96

единение обмоток по схеме

D/звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель с рубашкой охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

50+16+1

Изоляция кабеля

маслостойкая

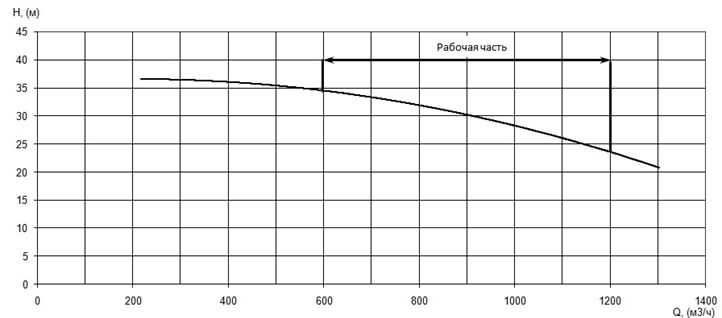

График характеристики напор/подача

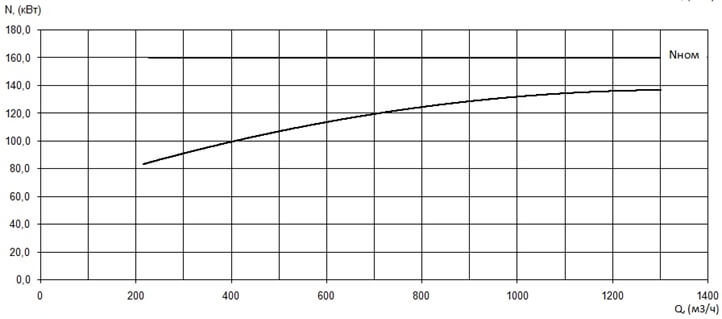

График мощность/производительность

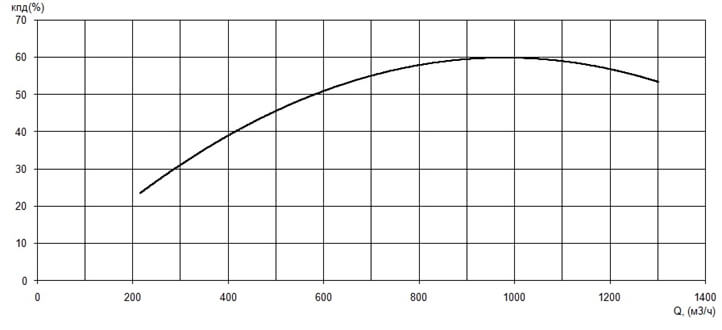

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

2600 кг


Способ установки
погружной
Взрывозащита
без взрывозащиты
Охлаждение
с рубашкой охлаждения IP68
Номинальная мощность, кВт
132
Тип перекачиваемой среды
дренажная вода (условно чистая)
Тип рабочего колеса
лопастное
Тип привода
электрический
Установка
вертикальная
Вариант монтажа
стационарный
Напор
30
Тип всасывания
нормальновсасывающие
Модель насоса
РД
Расход
900
