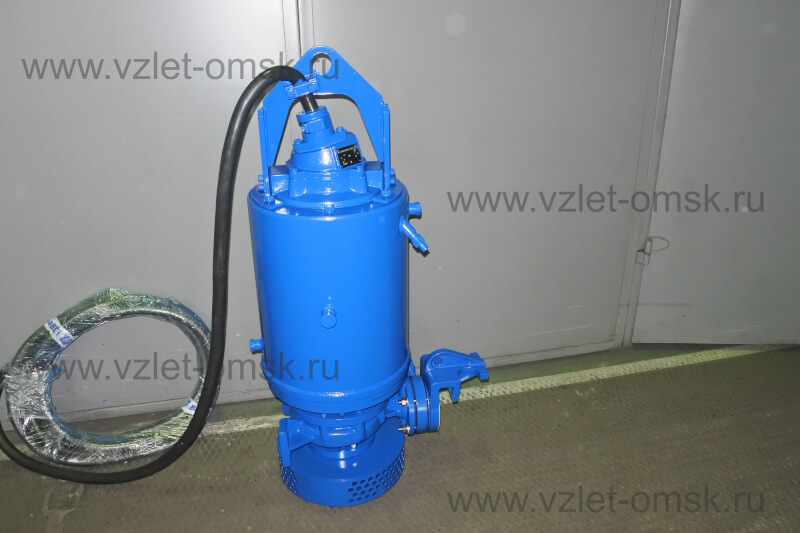

Фото дренажного насоса Иртыш РД 65/200.208-30/2-116Погружной дренажный насос Иртыш РД 65/200.208-30/2-116

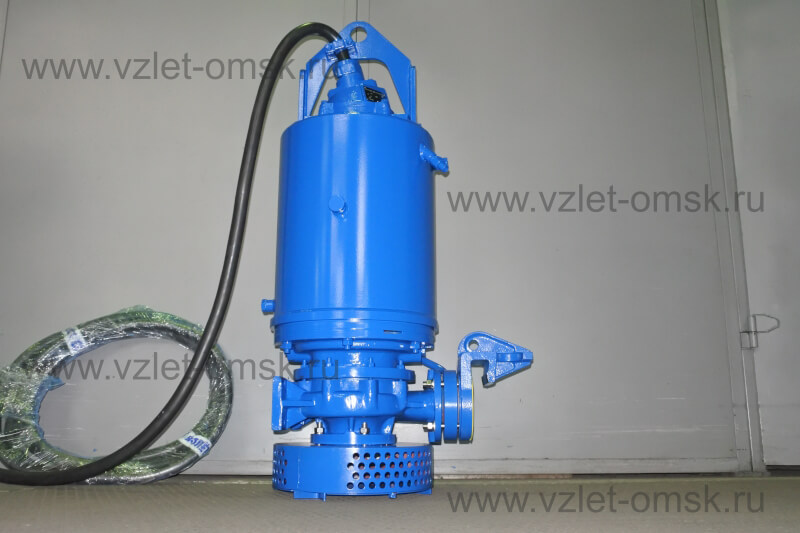

Фото дренажного насоса Иртыш РД 65/200.208-30/2-116

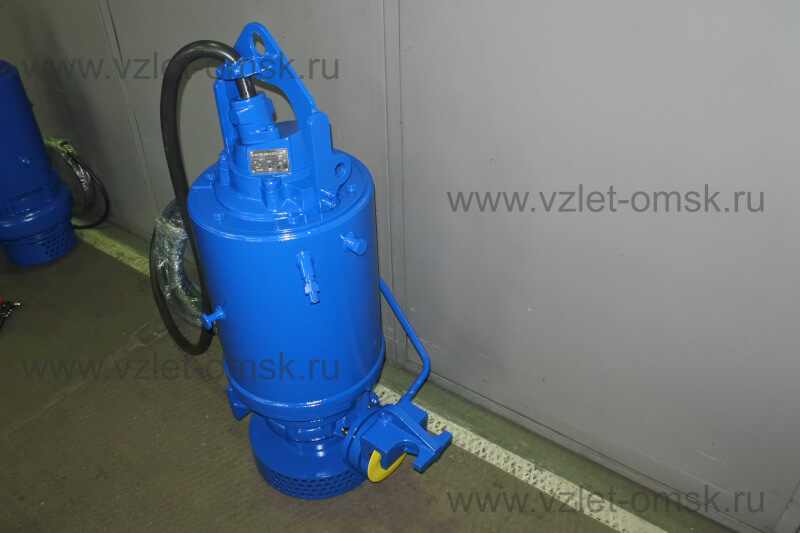

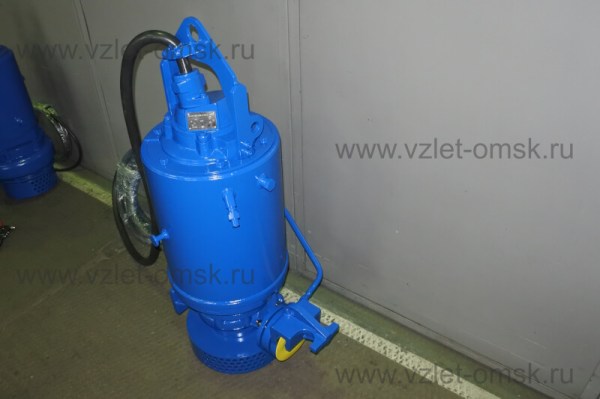

Фото дренажного насоса Иртыш РД 65/200.208-30/2-116

Погружной дренажный насос Иртыш РД 65/200.208-30/2-116

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос РД 65/200.208-30/2-116:
Р - погружной электродвигатель с принудительным охлаждением;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
208 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.30.6-31

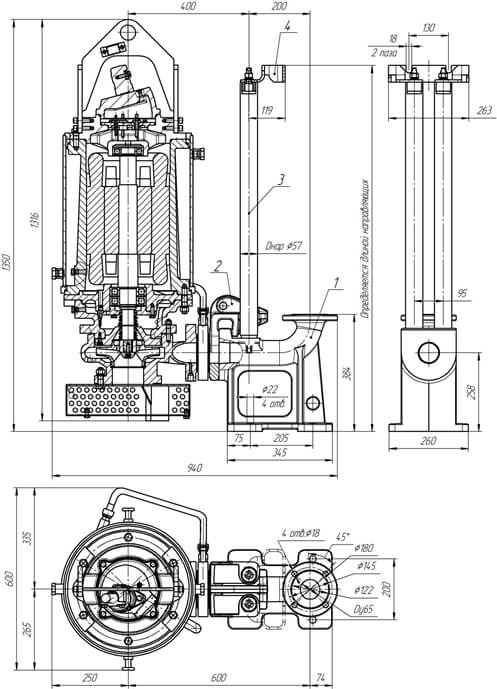

Габаритные размеры

Габаритные размеры

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

Параметры рабочей точки

Производительность, Q

105 м³/ч

Напор, Н

50 м

Потребляемая мощность в рабочей точке, Nпотр

21 кВт

КПД агрегата, η

70 %

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

многоканальное

Фактический диаметр рабочего колеса, мм

208

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

0,2

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

30

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

56

Число полюсов

2

Частота вращения, об/мин

2940

Сos φ

0,89

КПД эл. двигателя

91,5

единение обмоток по схеме

звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

10+6+2,5

Изоляция кабеля

маслостойкая

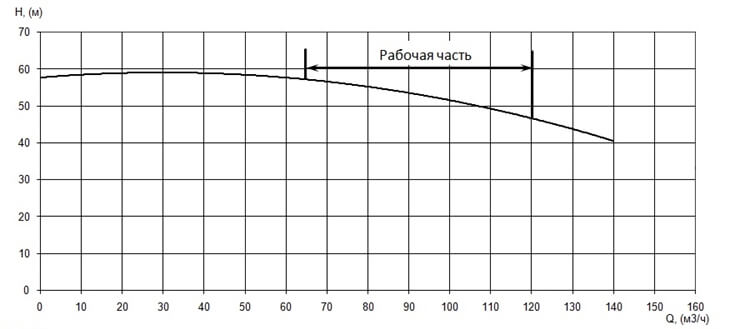

График характеристики напор/подача

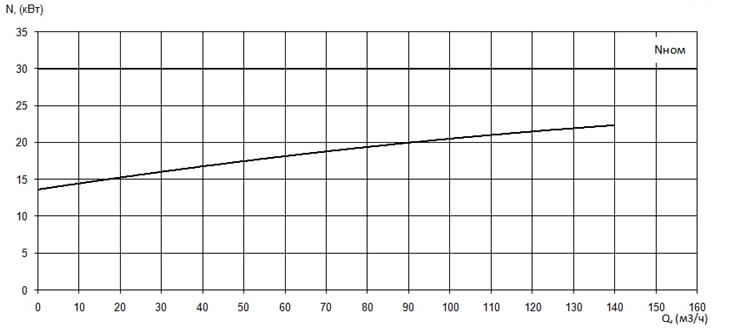

График мощность/производительность

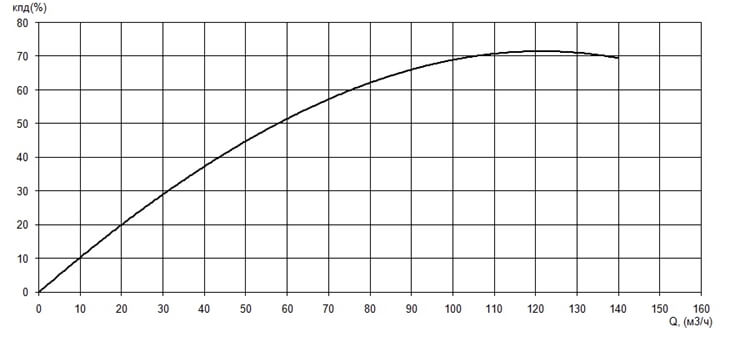

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

490 кг


Вариант монтажа
стационарный
Тип всасывания
нормальновсасывающие
Модель насоса
РД
Тип перекачиваемой среды
дренажная вода (условно чистая)
Способ установки
погружной
Расход
105
Напор
50
Номинальная мощность, кВт
30
Охлаждение
с рубашкой охлаждения IP68
Установка
вертикальная
Тип привода
электрический
Взрывозащита
без взрывозащиты
Тип рабочего колеса
лопастное
