Погружной насос Иртыш ПФ1 100/240.238-7,5/4-016

Расшифровка обозначения

Насос ПФ1 100/240.238-7,5/4-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
1 - в насосе установлено одноканальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
240 - номинальный диаметр рабочего колеса, мм;
238 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

 Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.7,5.6-31

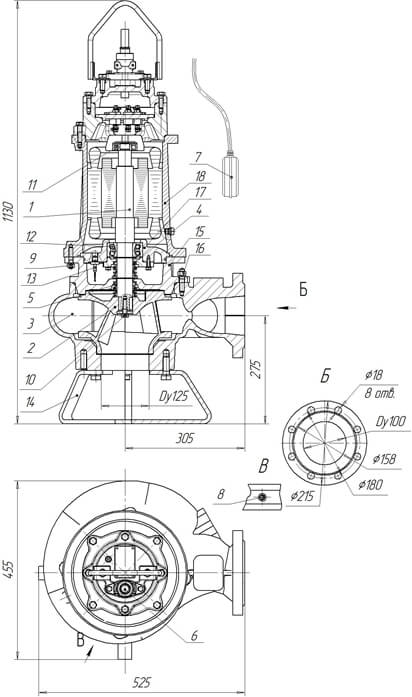

Габаритные размеры

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.

Параметры рабочей точки

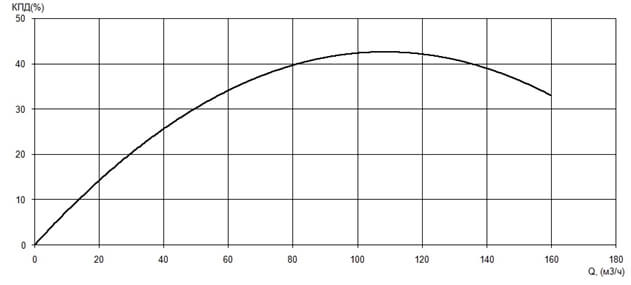

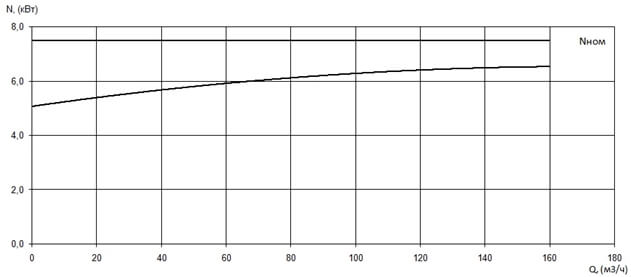

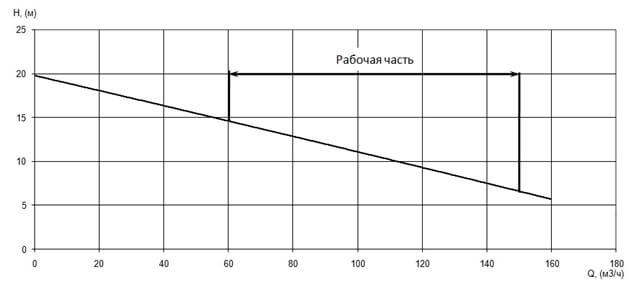

Характеристики насоса

Параметры электродвигателя
