Расшифровка обозначения
Насос ПФ2 50/150.148-3/2-026
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
150 - номинальный диаметр рабочего колеса, мм;
148 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
2 - автоматического управления с одиним двухуровневым поплавковым выключателем;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31
Габаритные размеры

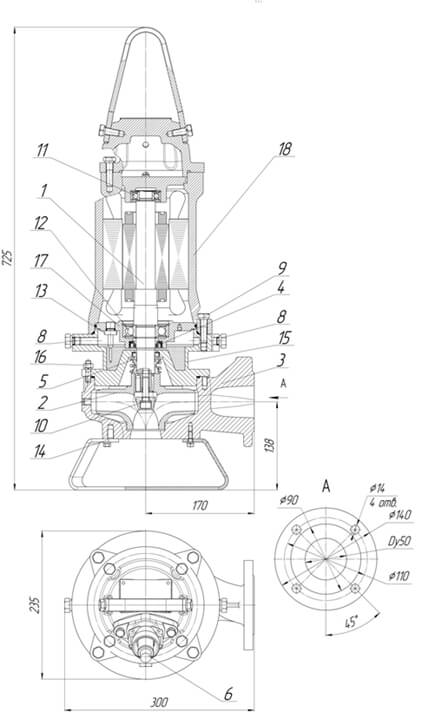

Обозначения на чертеже
1.Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
Параметры рабочей точки
|
Производительность, Q |
19 м³/ч |
|

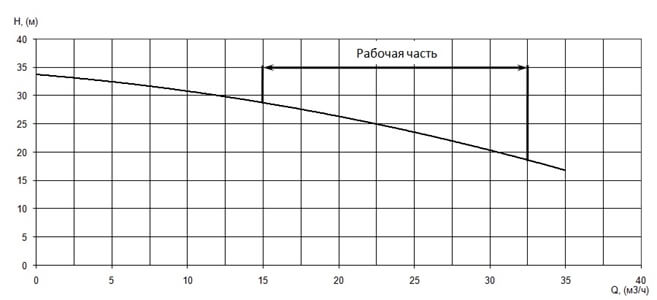

Напор, Н |
27 м |
|

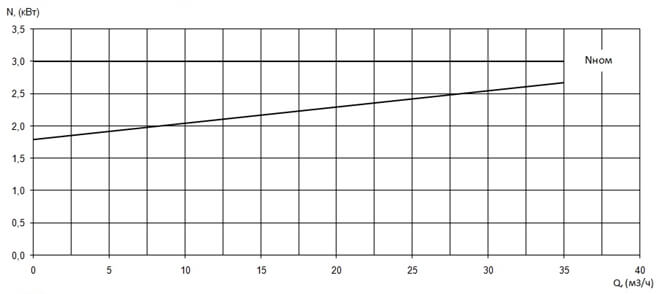

Потребляемая мощность в рабочей точке, Nпотр |
2,3 кВт |
|

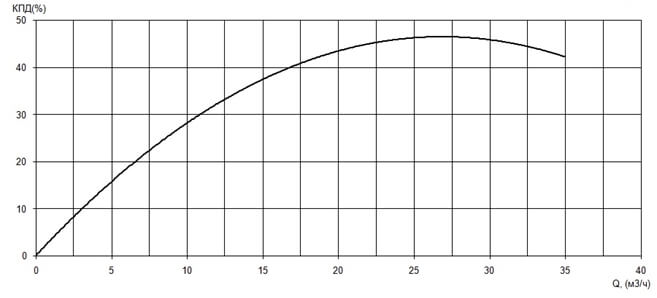

КПД агрегата, η |
42 % |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду |
50 мм |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса |
148 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
20 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
3 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
7 А |
|
Число полюсов |
2 |
|
Частота вращения |
2940 об/мин |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт |
|
Сечение жил |
1,5 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
70 кг |
