Погружной насос Иртыш ПФ2 65/165.160-5,5/2-146 - Описание
- Характеристики
- Документация
Расшифровка обозначения
Насос ПФ2 65/165.160-5,5/2-146:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
165 - номинальный диаметр рабочего колеса, мм;
160 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
5,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
4 - шкаф автоматического управления исполнения УХЛ1 с устройством плавного пуска и двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.5,5.П.6-31 УХЛ1.
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

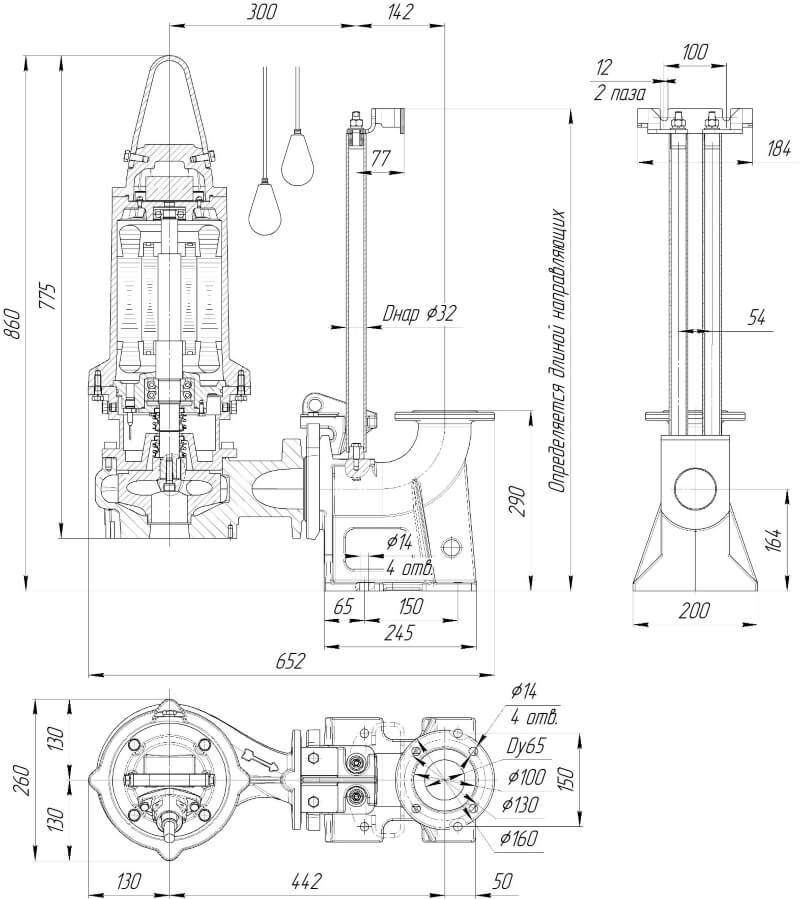

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

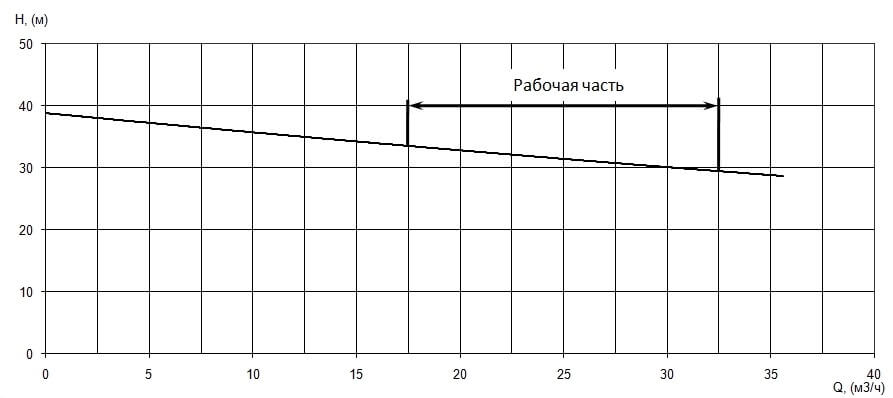

Параметры рабочей точки
|
Производительность, Q |
30 м³/ч |
|
Напор, Н |
30 м |
|

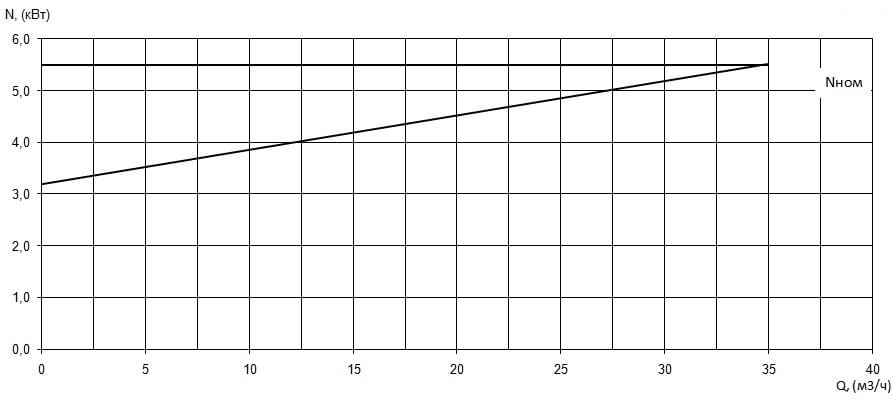

Потребляемая мощность в рабочей точке, Nпотр |
5,1 кВт |
|

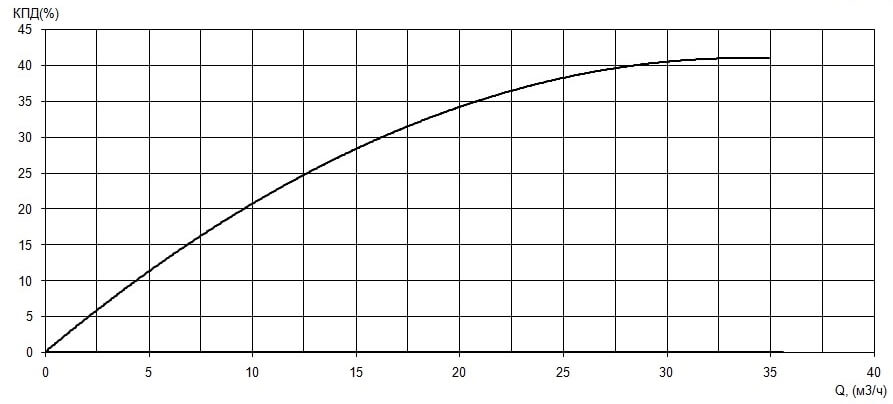

КПД агрегата, η |
42 % |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду |
65 мм |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса |
160 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
25 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
5,5 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
10,7 А |
|
Число полюсов |
2 |
|
Частота вращения |
2940 об/мин |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт |
|
Сечение жил |
1,5 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
90 кг |
