Погружной насос Иртыш ПФ4 150/500.433-132/4-016 - Описание
- Характеристики
Расшифровка обозначения
Насос ПФ4 150/500.433-132/4-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
4 - в насосе установлено четырех - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
500 - номинальный диаметр рабочего колеса, мм;
433 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
132 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.132.6-31.

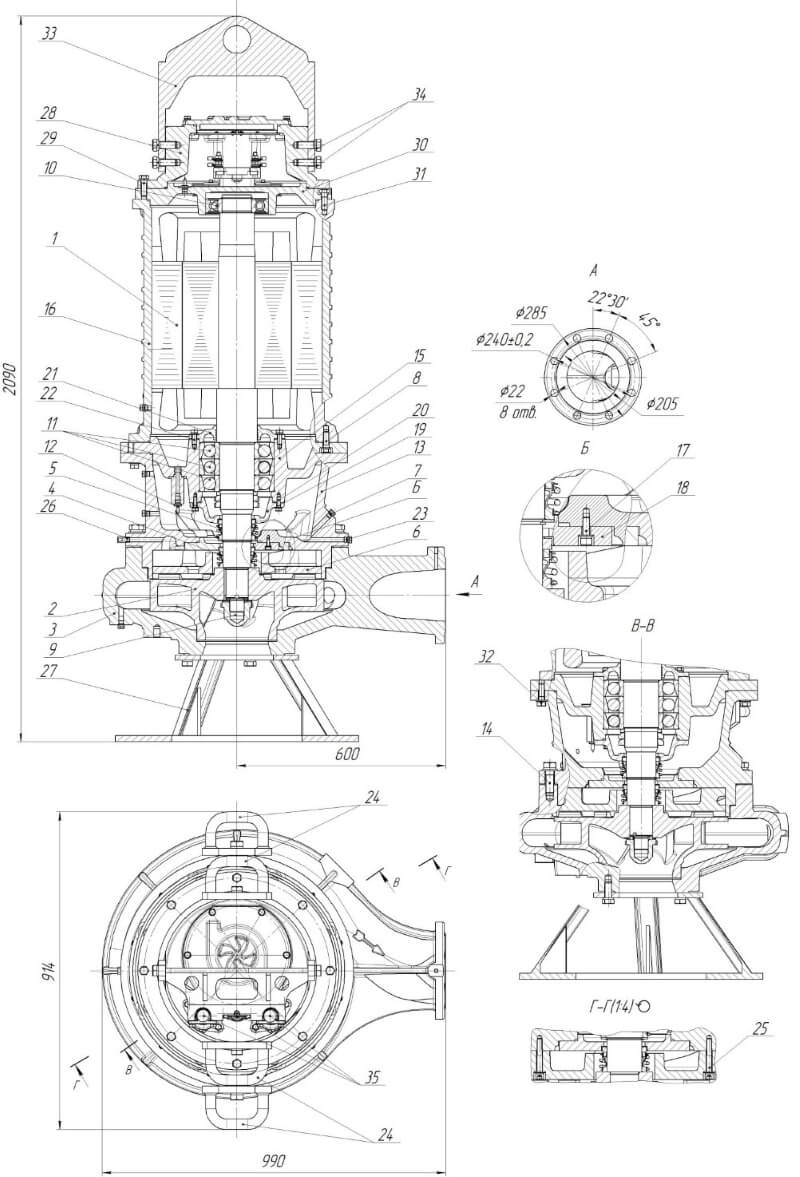

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Подставка;
28. Крышка верхняя;
29. Метизы крепления крышки верхней к опоре подшипника;
30. Опора подшипника;
31. Метизы крепления опоры подшипника к корпусу электродвигателя;
32. Метизы крепления корпуса камеры к стакану подшипника;
33. Ручка;
34. Метизы крепления ручки;
35. Кабели.

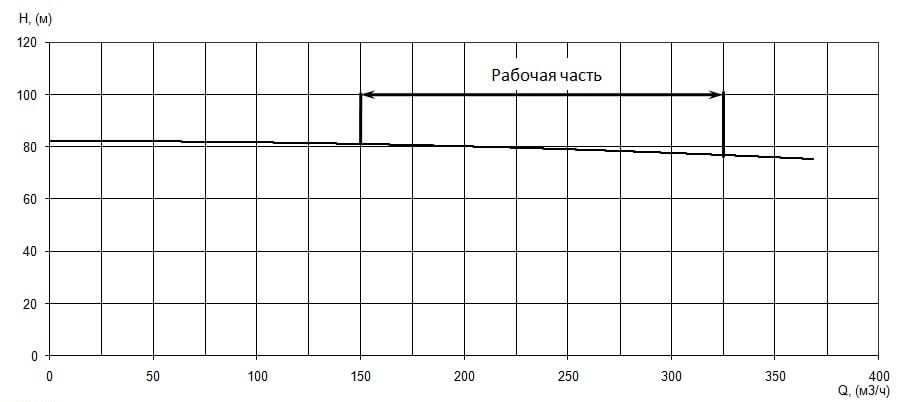

Параметры рабочей точки
|
Производительность, Q |
200 м³/ч |
|
Напор, Н |
80 м |
|

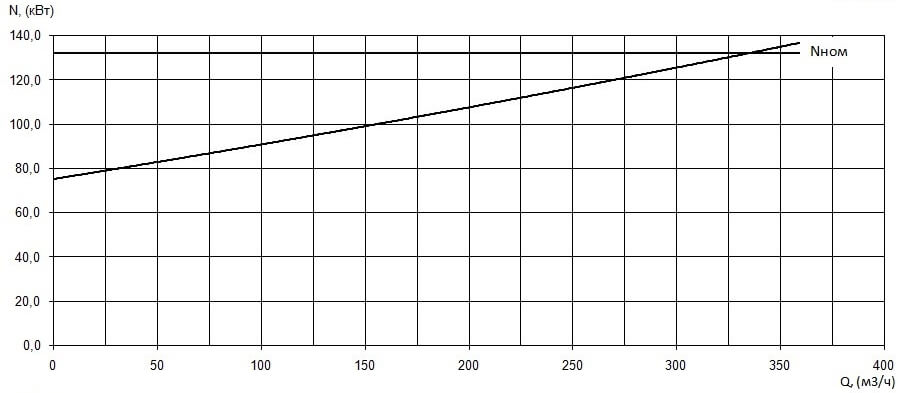

Потребляемая мощность в рабочей точке, Nпотр |
110 кВт |
|

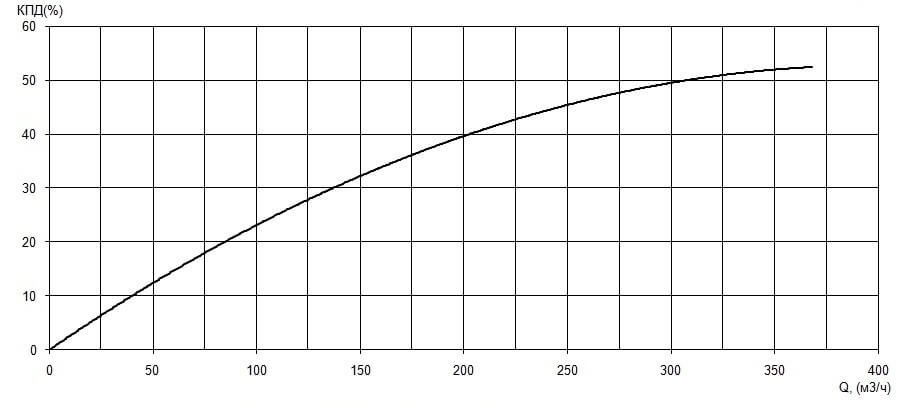

КПД агрегата, η |
40 % |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду |
150 мм |
|
Тип рабочего колеса |
четырех-канальное |
|
Фактический диаметр рабочего колеса |
433 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
55 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
132 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
238 А |
|
Число полюсов |
4 |
|
Частота вращения |
1485 об/мин |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
95,8 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
3+4 шт |
|
Сечение жил |
1+4 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
1925 кг |
