Погружной насос Иртыш ПФС 65/160.148-3/2-026

Расшифровка обозначения

Насос ПФС 65/160.148-3/2-026:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
148 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 – мобильный погружной монтаж насоса;
2 – шкаф автоматического управления с одним поплавковым выключателем;
6 – влаго - термозащита двигателя;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
автоматического управления с одним поплавковым выключателем.

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

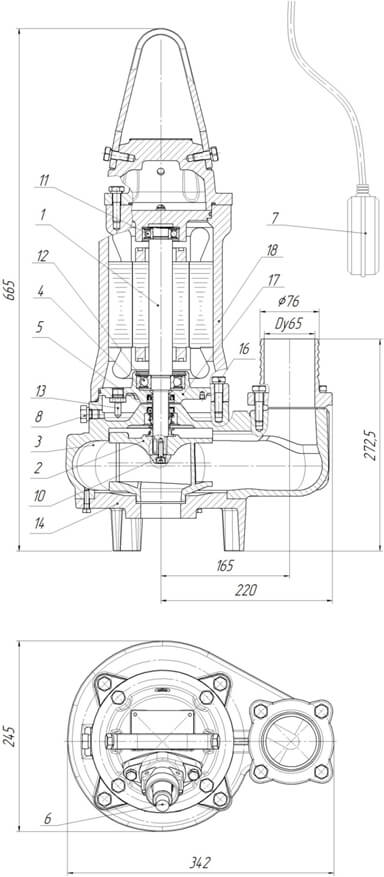

Габаритные размеры

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
8. Пробка масляной камеры;
10. Метизы крепления колеса рабочего;
11. Подшипник верхний;
12. Подшипник нижний;
13. Датчик влажности;
14. Подставка;
17. Стакан подшипника;
18. Корпус электродвигателя.

Параметры рабочей точки

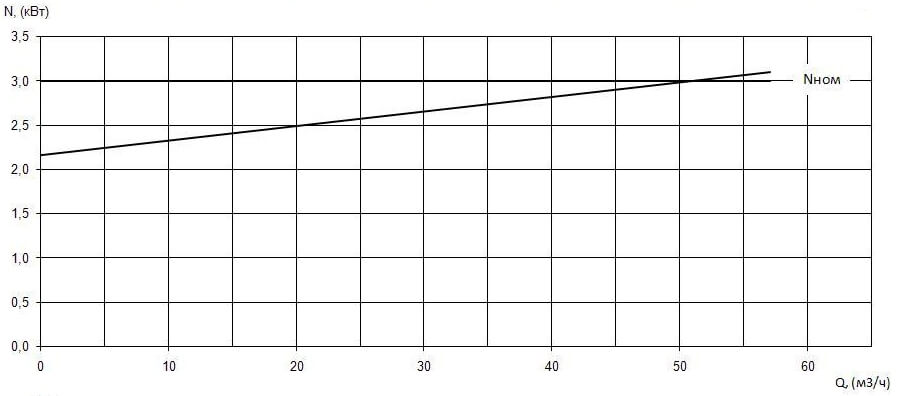

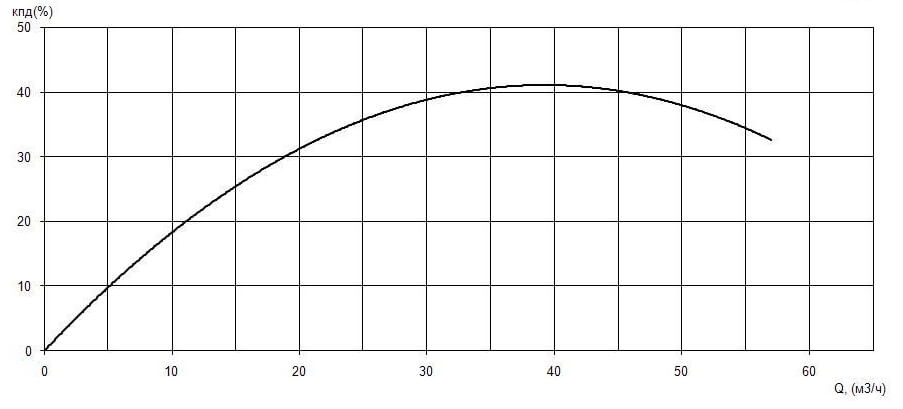

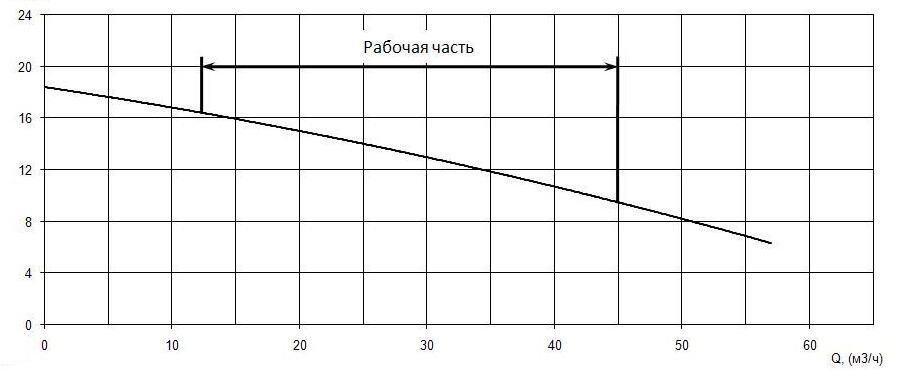

Характеристики насоса

Параметры электродвигателя
