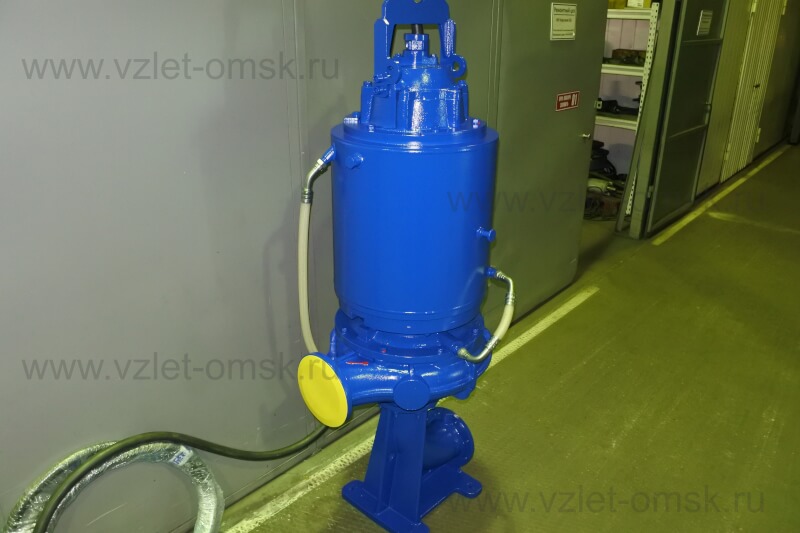

Фото погружного насоса Иртыш РФ2 125/315.301-30/4-306Погружной насос Иртыш РФ2 125/315.301-30/4-306

Погружной насос Иртыш РФ2 125/315.301-30/4-306

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос РФ2 125/315.301-30/4-306

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
301 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
30 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без защиты и шкафа управления;
6 - влаго - термозащита

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

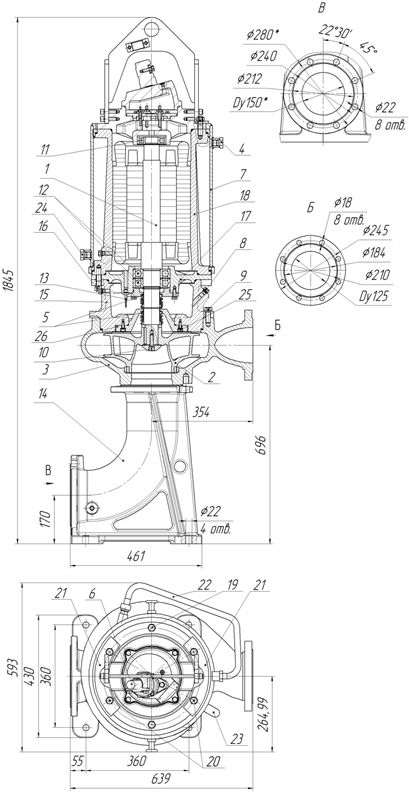

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Патрубок опорный;
15. Корпус камеры;

16. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления полуколец и рубашки охлаждения;
21. Полукольцо;
22. Трубопровод подвода охлаждающей жидкости;
23. Трубопровод отвода охлаждающей жидкости;
24. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
25. Метизы крепления крышки камеры к корпусу камеры;
26. Крышка камеры.

Производительность, Q

144

м³/ч

Напор, Н

37

м

Потребляемая мощность в рабочей точке, Nпотр

24,5

кВт

КПД агрегата, η

53

%

Вариант монтажа насоса

стационарный моноблочный вертикальный

Условный диаметр напорного патрубка, Ду, мм

125

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

301

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

50

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

30

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

57,3

Число полюсов

4

Частота вращения, об/мин

1470

Сos φ

0,87

КПД эл. двигателя

91,5

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с принудительным охлаждением;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

10+6+2,5

Изоляция кабеля

маслостойкая

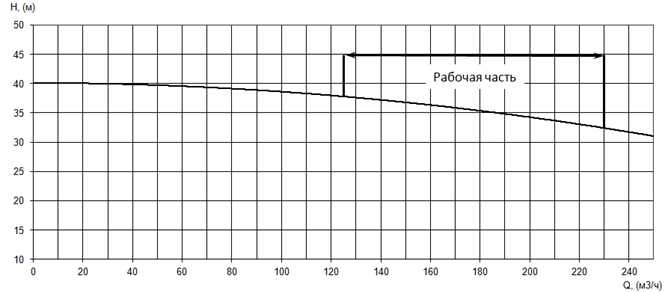

Производительность

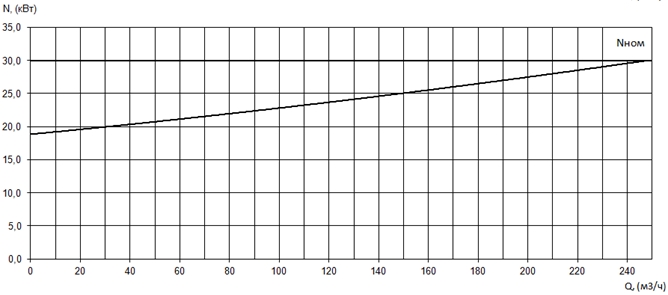

Мощность

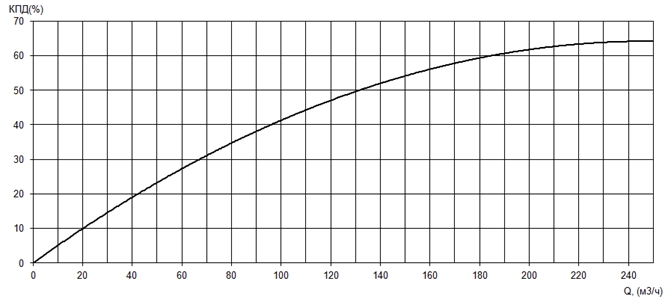

КПД

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления и опускного устройства, кг.

640

Модель насоса
РФ
Расход
144
Напор
37
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
30
Охлаждение
с рубашкой охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
