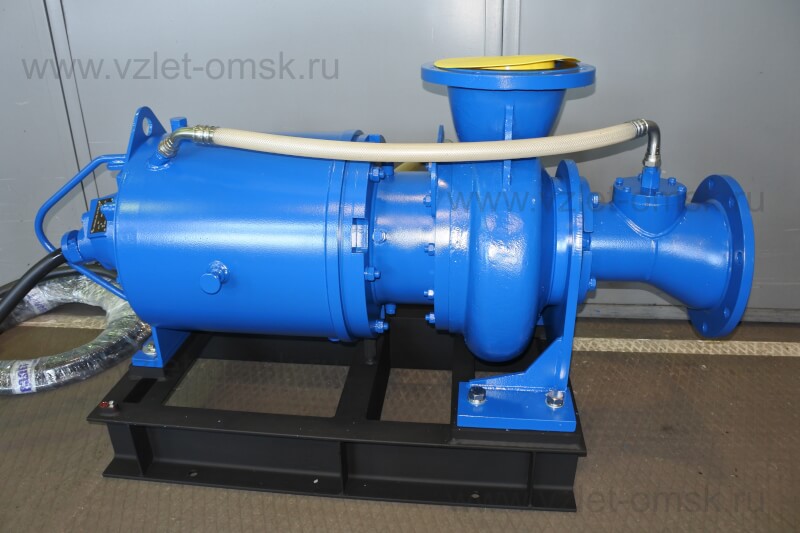

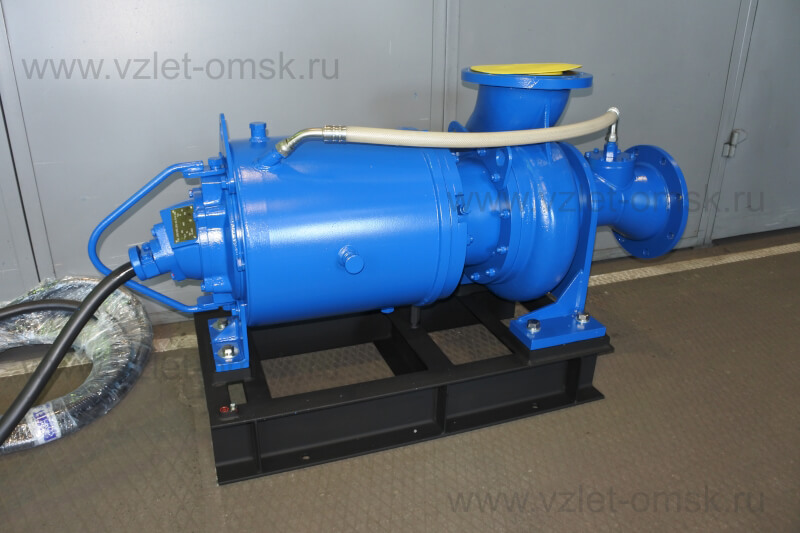

Погружной насос Иртыш РФ2 200/265.258-18,5/4-206
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФ2 200/265.258-18,5/4-206:
Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
265 - номинальный диаметр рабочего колеса, мм;
258 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
18,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления
6 - влаго-термозащита;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

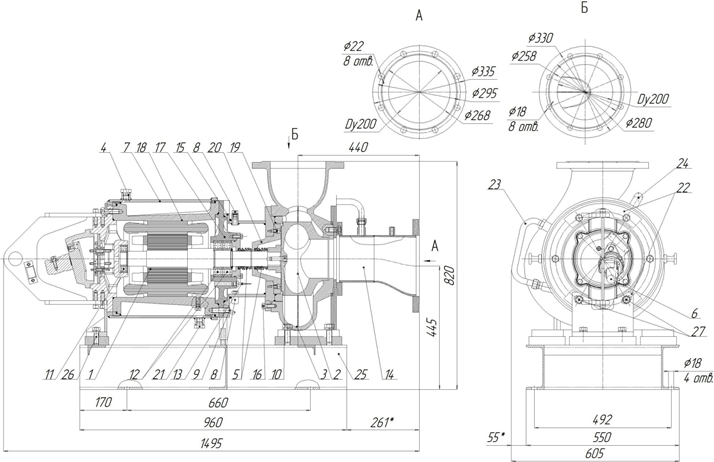

Общий вид и габаритные размеры электронасоса
1 - корпус спиральный,
2 - колесо рабочее,
3 - патрубок входной,
4 - шайба защитная,
5 - кронштейн опорный,
7,8 - подшипники,
9,10 - крышки подшипников,
11 - фланец,
12 - фланец напорный,
13 - крышка сальника,
14 - отбойник,
15 - сальниковая набивка,
16 - шайба крепления рабочего колеса,
18 - штуцер для подвода затворной жидкости,
19 - шпонка,
20 - прокладка,
22 - гайка М 150х2,
23 - втулка распорная,
24 – гайка М 140х2-LH,
25, 32 – болт регулировочный,
26, 33 – гайки болта регулировочного,
27 - опора корпуса спирального,
30 - полумуфта насоса,
31 - шпонка,
34, 35 - втулка,
36, 37 - манжета,
38 - охладитель,
40 - пробка.

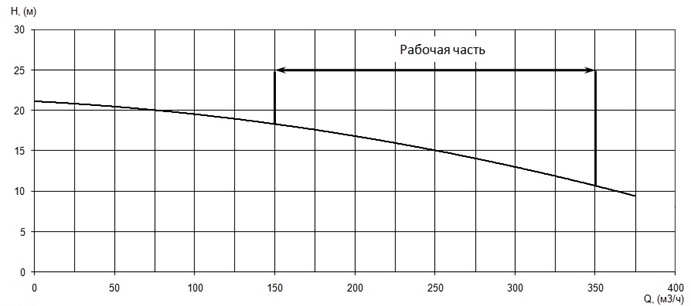

Параметры рабочей точки
|
Производительность, Q |
270 |
м³/ч |
|
Напор, Н |
14 |
м |
|

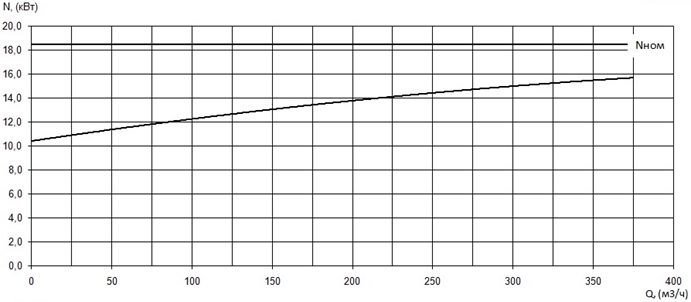

Потребляемая мощность в рабочей точке, Nпотр |
15 |
кВт |
|

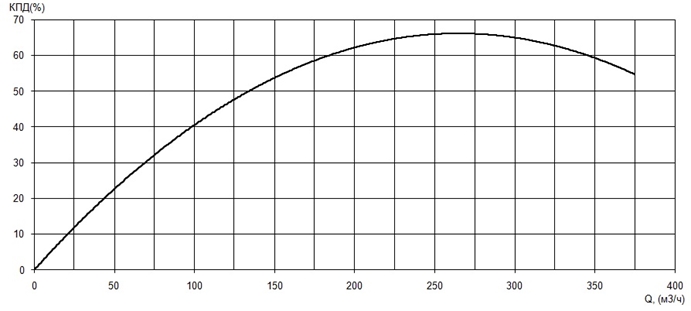

КПД агрегата, η |
66 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
265 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
70 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
36 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1465 |
|
Сos φ |
0.86 |
|
КПД эл. двигателя |
90,5 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением; |
|
Способ защиты электродвигателя |
влаго-термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
10+6+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
