Погружной насос Иртыш РФ2 250/470.497-75/6-209

Охлаждение с использованием принудительного движения теплоносителя. Используется при перекачке жидкости с температурой до +25°С. При большей температуре перекачиваемой жидкости охлаждение осуществляется с дополнительным подключением охладителя, устанавливаемого на напорном трубопроводе. В процессе работы происходит нагревание корпуса электродвигателя. Теплоноситель, циркулирующий в замкнутом охлаждающем контуре, отводит тепло. Проходя через теплообменник, теплоноситель охлаждается за счет теплообмена с гидравлической полостью и далее движется в рубашку охлаждения. Данный метод охлаждения применяется при перекачке загрязненных сред уменьшая количество прочисток гидравлической полости и исключая прочистку полости рубашки охлаждения.

Насос РФ2 250/470.497-75/6-209:

Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
250 - номинальный диаметр напорного патрубка, мм;
470 - номинальный диаметр рабочего колеса, мм;
497 - фактический диаметр рабочего колеса, мм;
- длина встроенного кабеля 10 метров;
75 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления
9 - насос с датчиками вибрации, температуры подшипников, обмоток статора и влажности в масляной камере;

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

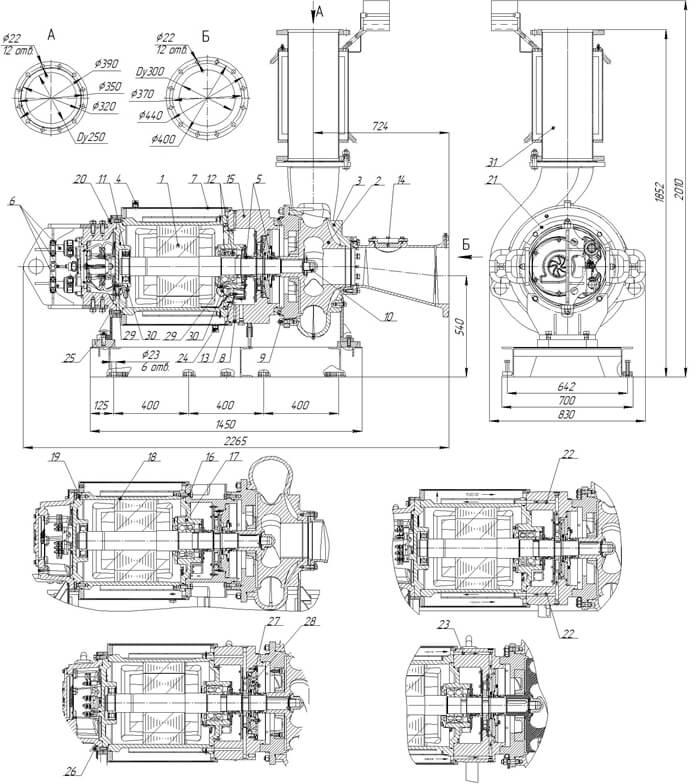

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Канал подвода охлаждающей жидкости;
23. Канал отвода охлаждающей жидкости;
24. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
25. Метизы крепления задней лапы к раме;
26. Метизы крепления задней лапы к насосу;
27. Метизы крепления крышки камеры к корпусу камеры;
28. Крышка камеры;
29. Термодатчик подшипника;
30. Вибродатчик подшипника;
31. Охладитель.
