Погружной насос Иртыш РФ2 250/500.520-50-90/6-216 - Описание
- Характеристики
- Видео
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
250 - номинальный диаметр напорного патрубка, мм;
500 - номинальный диаметр рабочего колеса, мм;
520 - фактический диаметр рабочего колеса, мм;
50 - длина кабеля 50 метров;
90 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - шкаф защиты и ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама;
7. Аппарат направляющий;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Пробка для удаления воздуха из рубашки охлаждения;
27. Метизы крепления задней лапы насоса к раме;
28. Метизы крепления задней лапы к насосу;
29. Трубопровод подвода охлаждающей жидкости в рубашку охлаждения;
30. Трубопровод отвода охлаждающей жидкости из рубашки охлаждения;
31. Лапа задняя;
32. Рубашка охлаждения;
33. Прижим;
34; Грузовая цапфа;
35. Метизы крепления прижима рубашки охлаждения к опоре подшипника;
36. Метизы крепления аппарата направляющего к корпусу камеры;
37. Пробка для контроля уровня масла в корпусе камеры;
38. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
39. Кабель
|

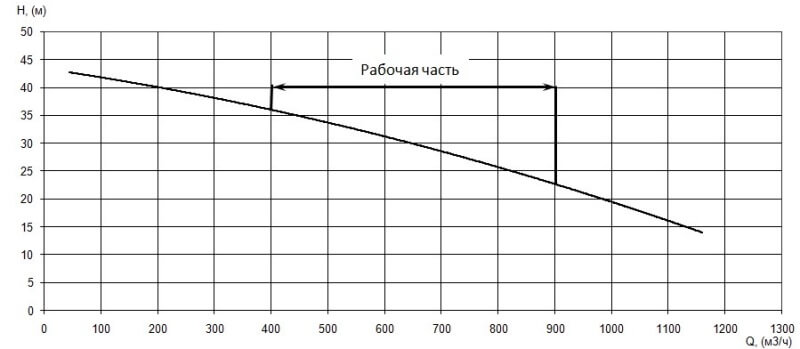

Производительность, Q |
700 м³/ч |
|
Напор, Н |
28 м |
|
Потребляемая мощность в рабочей точке, Nпотр2. | 82 кВт |
|
КПД агрегата, η |
64 % |
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
250 |
| Условный
диаметр входного патрубка, Ду, мм | 300 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
520 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
110 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
167/96 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
990 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
94,7 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
50 м |
|
Количество жил кабеля |
3+1; 3 |
|
Сечение жил |
50+16; 1 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
2400 кг |
