Насос РФ2 500/650.622.Ч.Т-20-75/12-306
Р - погружной электродвигатель с принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
500 - номинальный диаметр напорного патрубка, мм;
650 - номинальный диаметр рабочего колеса, мм;
622 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем
Т-20 - экранированный кабель, 20 м.;
75 - номинальная мощность электродвигателя, кВт;
12 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления
6 - влаго-термозащита;

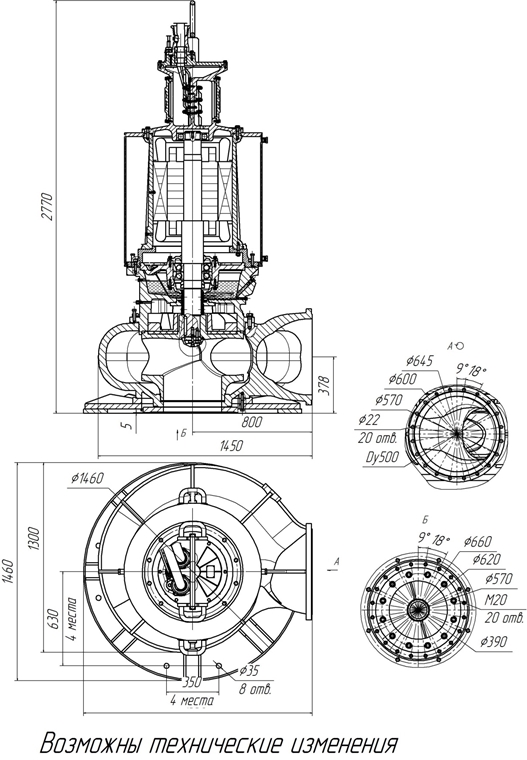

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.
|

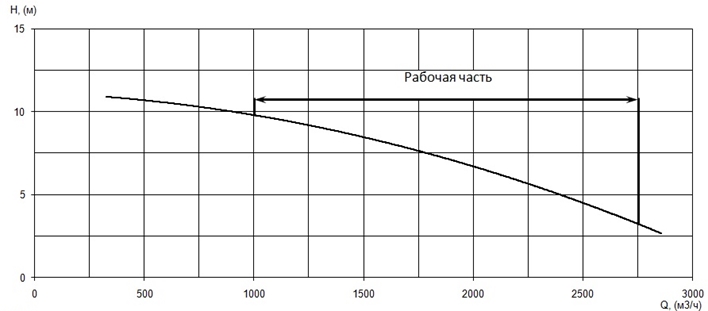

Производительность, Q |
2400 м³/ч |
|
Напор, Н |
5 м |
|

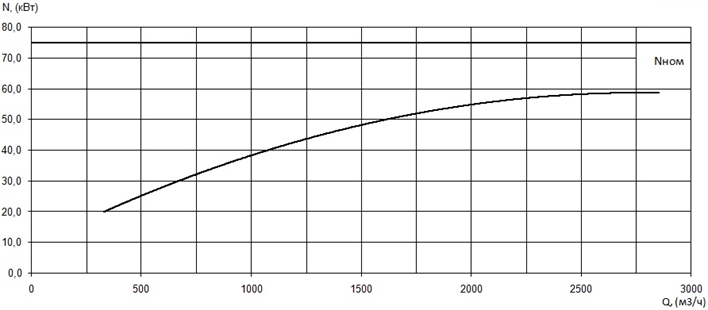

Потребляемая мощность в рабочей точке, Nпотр2. | 57 кВт |
|

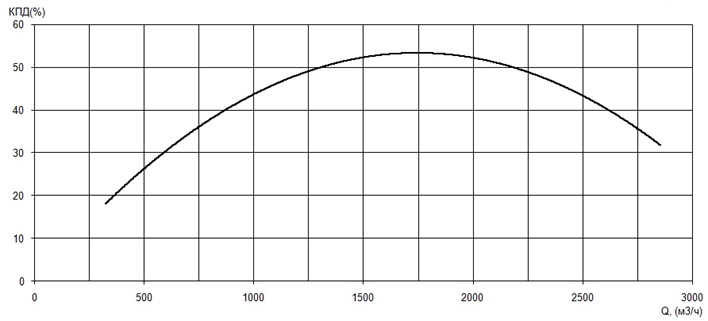

КПД агрегата, η |
45 % |
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный; |
|
Условный диаметр напорного патрубка, Ду, мм |
500 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
622 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
150 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
155 |
|
Число полюсов |
12 |
|
Частота вращения, об/мин |
490 |
|
Сos φ |
0.8 |
|
КПД эл. двигателя |
92,2 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением |
|
Способ защиты электродвигателя |
влаго-термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
20 кг |
