Погружной насос Иртыш РФ2 65/200.278.Т-20-18,5/2-306 - Описание
- Характеристики
- Видео
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
278 - фактический диаметр рабочего колеса, мм;
Т - специальное исполнение по требованиям заказчика (укомплектован ответными фланцами)
20 - длина кабеля 20 метров;
18,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

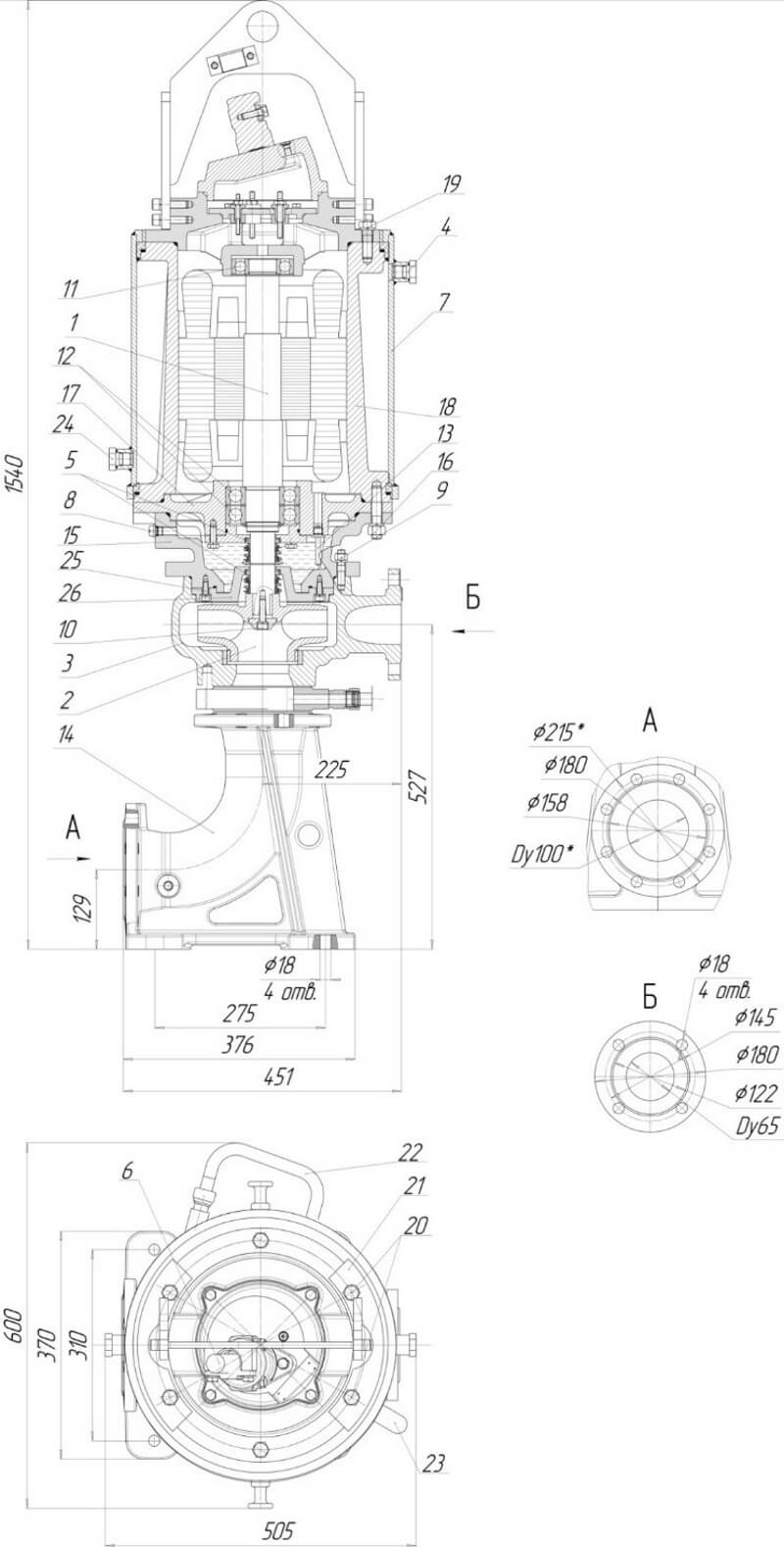

2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипники;
13. Датчик влажности;
14. Патрубок опорный;
15. Корпус камеры;
16.Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Трубопровод подвода охлаждающей жидкости из рубашки охлаждения;
23. Трубопровод отвода охлаждающей жидкости в рубашку охлаждения;
24. Пробка для слива жидкости из рубашки охлаждения;
25. Метизы крепления крышки камеры;
26. Крышка камеры.
|

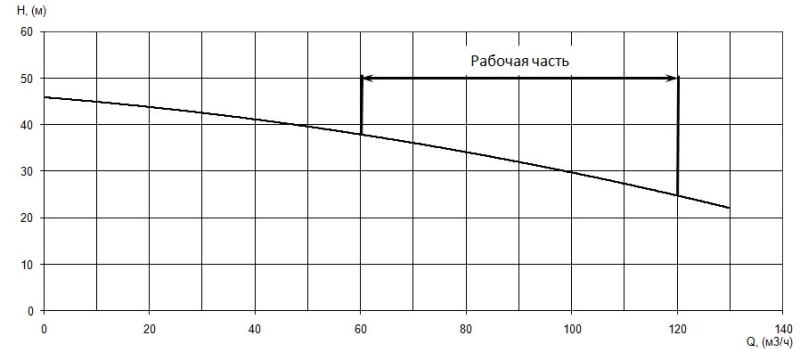

Производительность, Q |
100 м³/ч |
|
Напор, Н |
30 м |
|

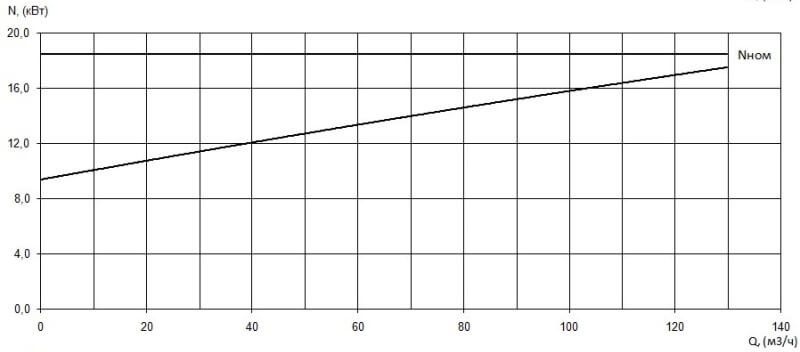

Потребляемая мощность в рабочей точке, Nпотр2. | 15,9 кВт |
|

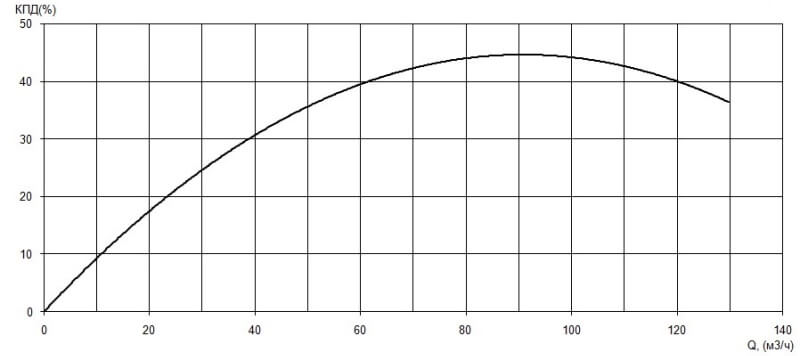

КПД агрегата, η |
44 % |
|
Вариант монтажа насоса |
«сухой» вертикальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
| Условный
диаметр входного патрубка, Ду, мм | 100 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
278 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
35 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
35 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2940 |
|
Сos φ |
0,87 |
|
КПД эл. двигателя |
89,9 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
20 м |
|
Количество жил кабеля |
3+1+3 |
|
Сечение жил |
10+6+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
410 кг |
