Погружной насос Иртыш РФ3 150/400.389-25-90/4-226 - Описание
- Характеристики
- Видео
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трехканальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
389 - фактический диаметр рабочего колеса, мм;
25 - длина кабеля 25 метров;
90 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
2 - автоматического управления с устройством плавного пуска и одним двухуровневым поплавковым выключателем;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

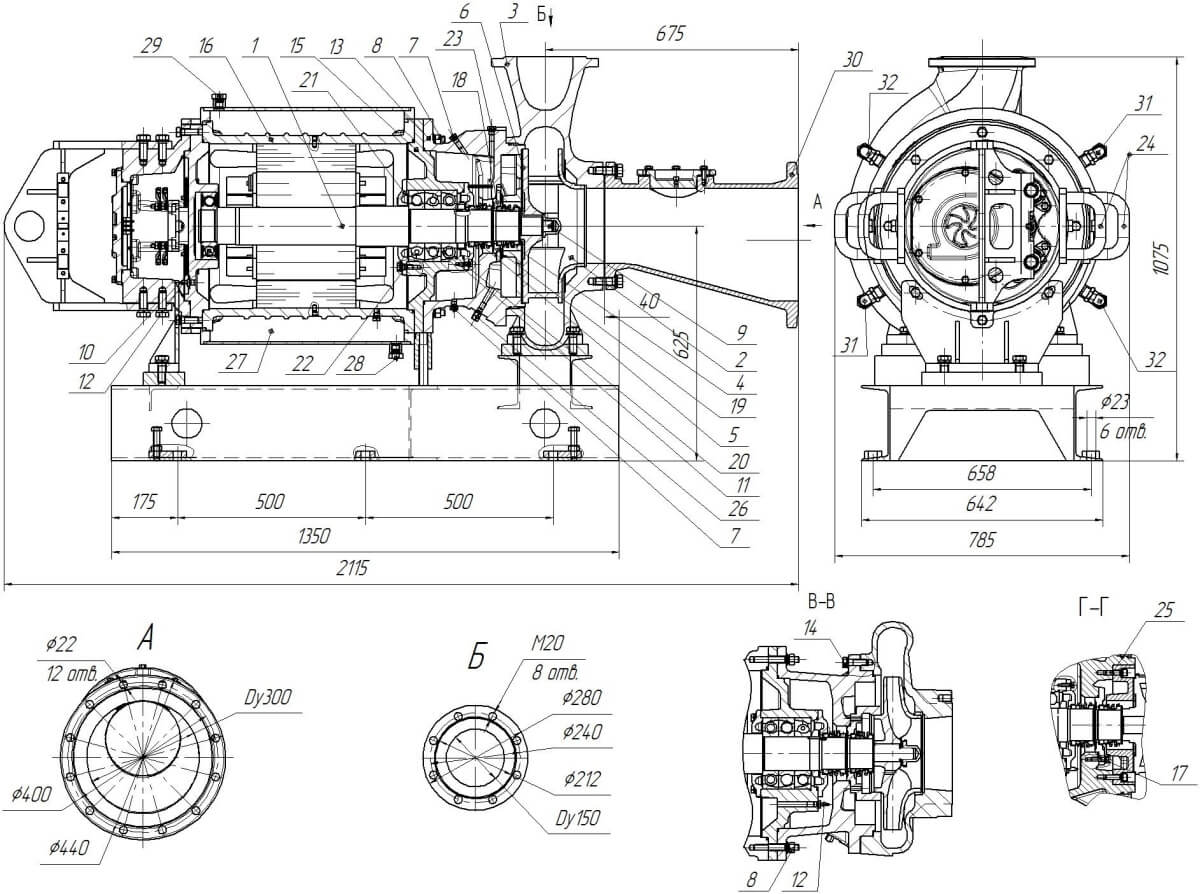

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Рубашка охлаждения;
28. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
29. Пробка для удаления воздуха из рубашки охлаждения.
|

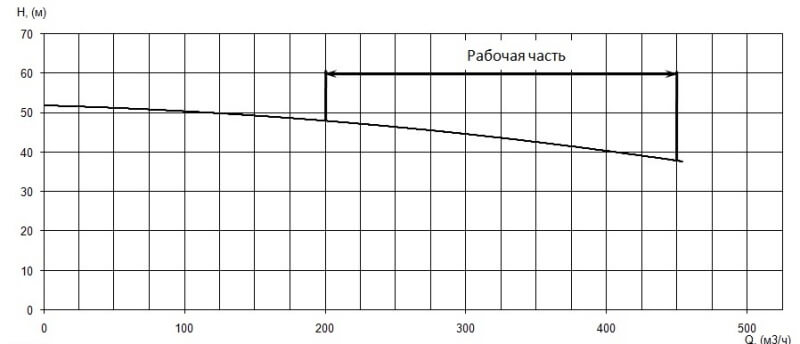

Производительность, Q |
385 м³/ч |
|
Напор, Н |
41 м |
|

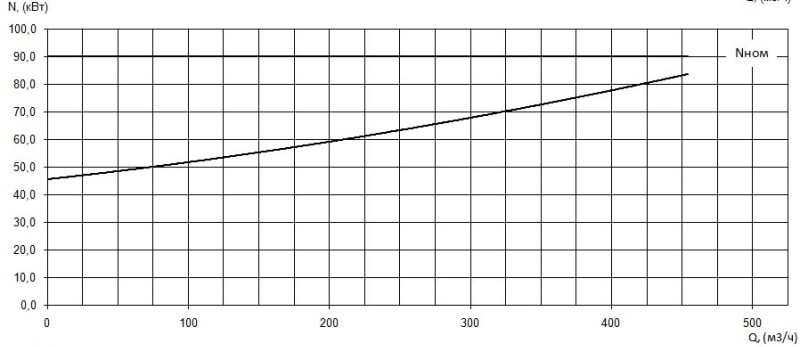

Потребляемая мощность в рабочей точке, Nпотр2. | 77 кВт |
|

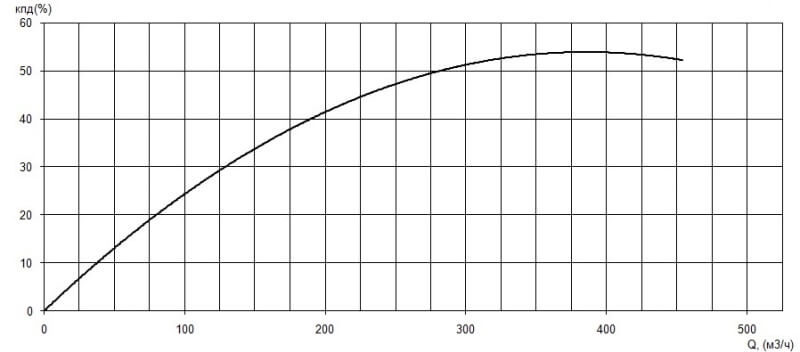

КПД агрегата, η |
54 % |
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
| Условный
диаметр входного патрубка, Ду, мм | 300 |
|
Тип рабочего колеса |
трехканальное |
|
Фактический диаметр рабочего колеса, мм |
389 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
70 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
164/94 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
95 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
25 м |
|
Количество жил кабеля |
3+1+3 |
|
Сечение жил |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
автоматического управления с устройством плавного пуска и одним двухуровневым поплавковым выключателем |
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
1470 кг |
