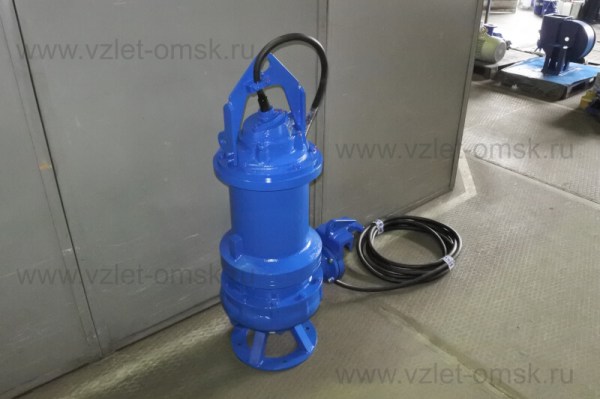

Погружной насос Иртыш РФС 150/255.258-11/4-326 - Описание
- Характеристики
- Видео
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
255 - номинальный диаметр рабочего колеса, мм;
258 - фактический диаметр рабочего колеса, мм;
- без обозначения, длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
2 - автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Пробка для выпуска воздуха из области торцового уплотнения;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок опорный;
15. Корпус камеры;
16. Крышка корпуса спирального;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Крышка камеры;
23. Ручка;
24. Опора подшипника;
25. Пробка для слива охлаждающей жидкости из полости рубашки охлаждения;
26. Крышка верхняя;
27. Крышка подшипника;
28. Трубопровод отвода охлаждающей жидкости;
29. Крышка гермоввода;
30. Трубопровод подвода охлаждающей жидкости;
31. Проставка.
|
Производительность, Q |
150 м³/ч |
|
Напор, Н |
13 м |
|
Потребляемая мощность в рабочей точке, Nпотр2. | 10,1 кВт |
|
КПД агрегата, η |
40 % |
|
Вариант монтажа насоса |
«сухой» вертикальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
Условный диаметр входного патрубка, Ду, мм | 200 |
|
Тип рабочего колеса |
двух -
канальное |
|
Фактический диаметр рабочего колеса, мм |
258 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
24 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1440 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
Количество жил кабеля, шт. | 2,5 |
Сечение жил, мм² | 7 |
|
Изоляция
кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми
выключателями Иртыш ПВФ-1
|
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
300 кг |
