Расшифровка обозначения
Насос ПФ2 65/165.160-7,5/2-136
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
165 - номинальный диаметр рабочего колеса, мм;
160 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
3 - автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1 ;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.7,5.П.6-31
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Габаритные размеры

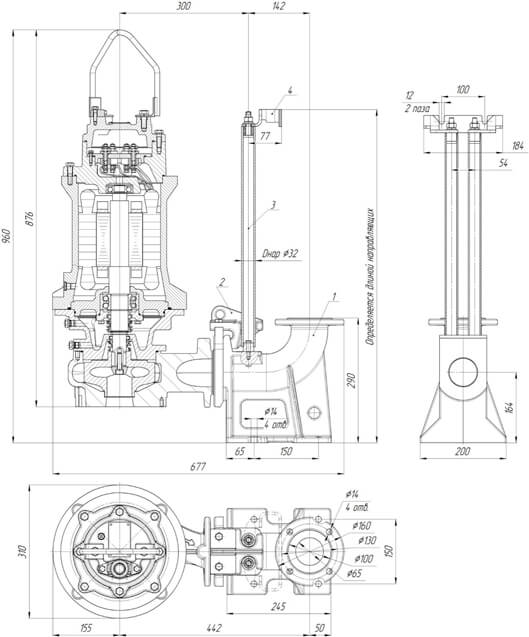

Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.
Параметры рабочей точки

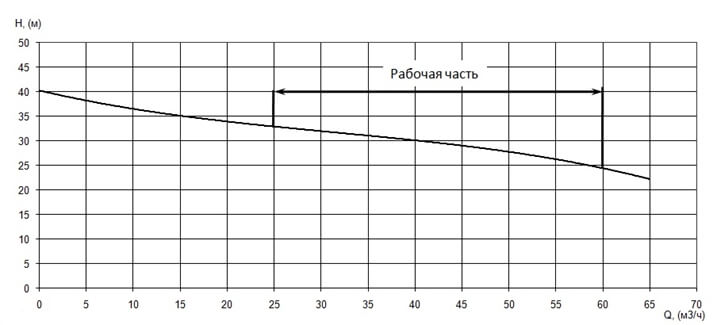

Производительность, Q |
30 м³/ч |
Напор, Н |
32 м |

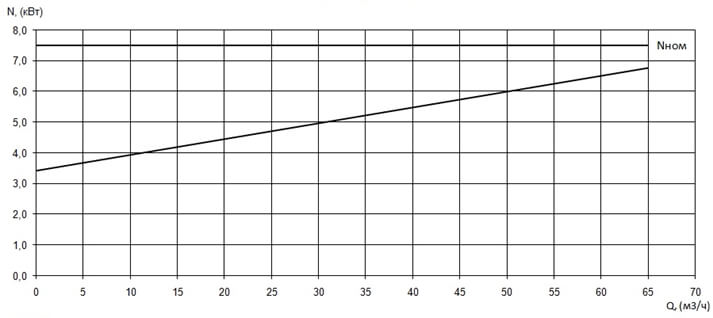

Потребляемая мощность в рабочей точке, Nпотр |
5 кВт |

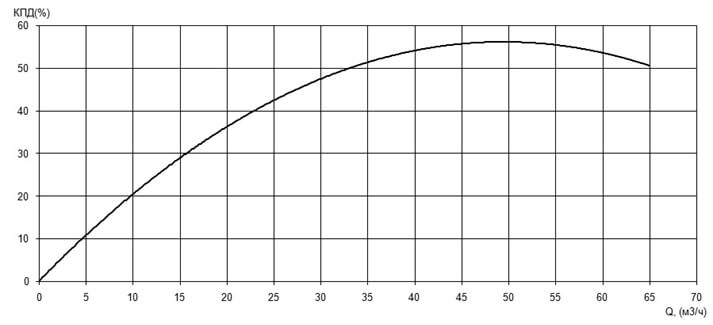

КПД агрегата, η |
48 % |
Характеристики насоса
Вариант монтажа насоса |
на опускном устройстве |
Условный диаметр напорного патрубка, Ду |
65 мм |
Тип рабочего колеса |
двух - канальное |
Фактический диаметр рабочего колеса |
160 мм |
Рекомендуемая глубина погружения |
не более 10 м |
Максимальный размер перекачиваемых частиц |
25 мм |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
Номинальная мощность |
7,5 кВт |
Напряжение |
380 В |
Частота тока |
50 Гц |
Номинальный ток |
15 А |
Число полюсов |
2 |
Частота вращения |
2895 об/мин |
Сos φ |
0,87 |
КПД эл. двигателя |
87 |
Соединение обмоток по схеме |
звезда |
Класс нагревостойкости |
F |
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
Способ защиты электродвигателя |
влаго - термозащита |
Степень защиты электродвигателя |
IP 68 |
Длина встроенного электрического кабеля |
10 м |
Количество жил кабеля |
7 шт |
Сечение жил |
2,5 мм² |
Изоляция кабеля |
маслостойкая |
Ресурсы
Средняя наработка на отказ |
не менее 7000 часов |
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
Средний срок службы |
не менее 20 лет |
Масса насосного агрегата без шкафа управления |
130 кг |
