Область применения
Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.
Материалы
Корпус, крышка |
Чугун СЧ20 с покрытием на основе эпоксидной смолы |
Блокирующий диск |
Резина НО-68-1 (со стальным диском) |
Уплотнение крышки |
Паронит или резина |

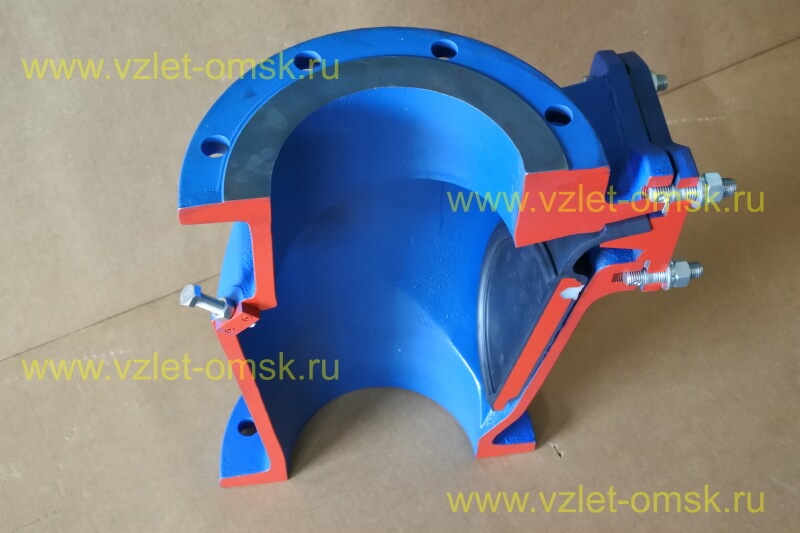

Макет клапана в открытом состоянии

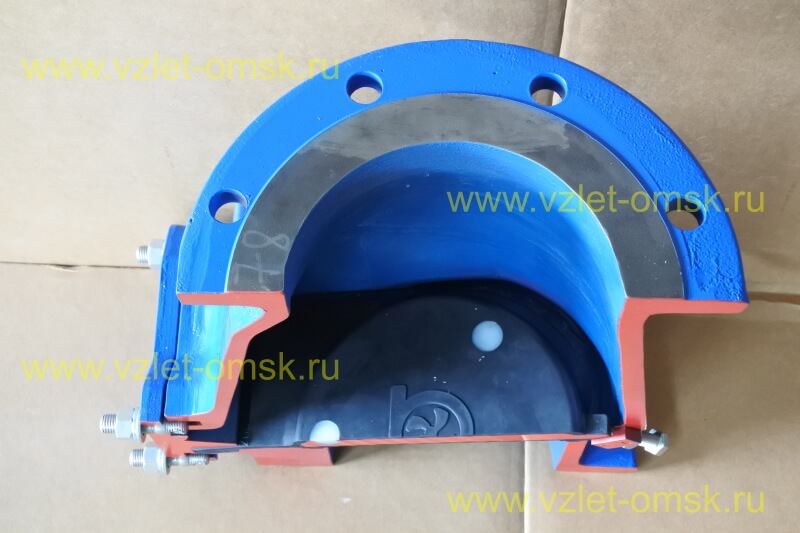

Макет клапана в закрытом состоянии
Назначение
Клапан обратный относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.
Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа и типом перекачиваемой среды:
Чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.
Проточная часть обратного клапана (Dy), мм |
Максимальный размер частиц, мм |
50 |
40 |
65 |
40 |
80 |
60 |
100 |
80 |
125 |
90 |
150 |
130 |
200 |
180 |
250 |
230 |
300 |
250 |
Условное обозначение арматуры
Иртыш |
К |
СВ |
100 |
-1,0 |
-0 |
0 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Название элементов
1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
К - клапан обратный;
3 - Вид протекающей среды:
В - чистая вода;
СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

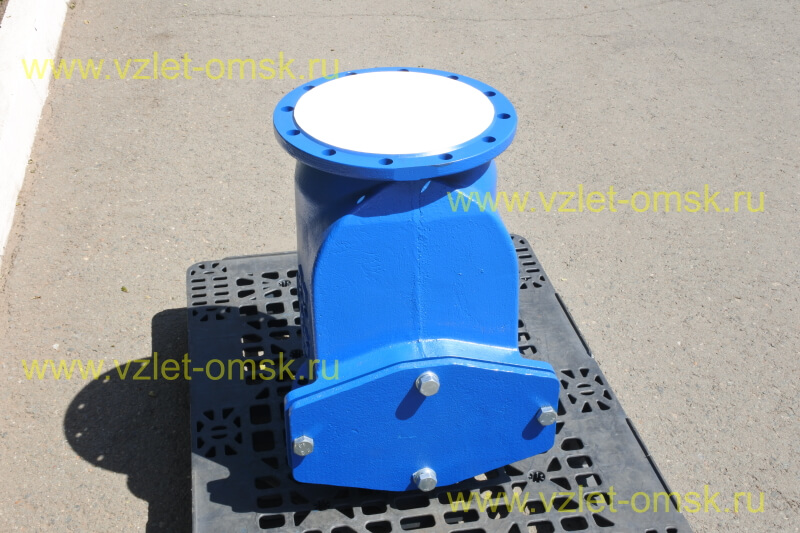

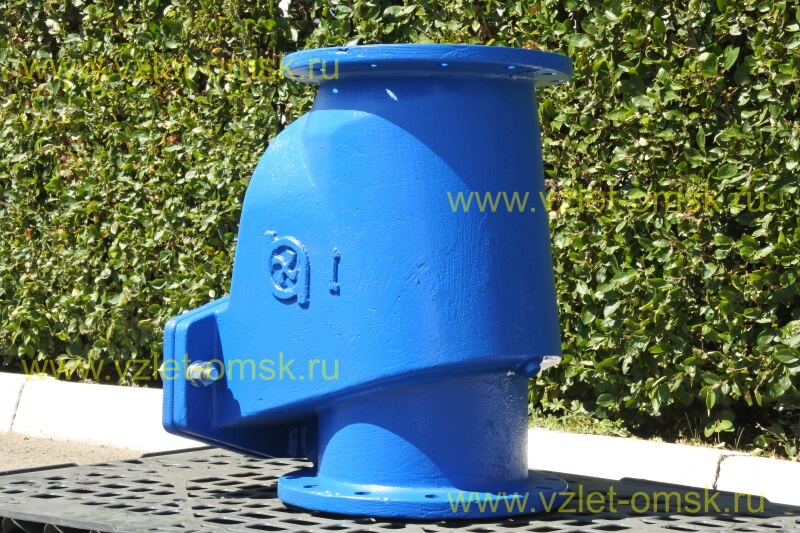

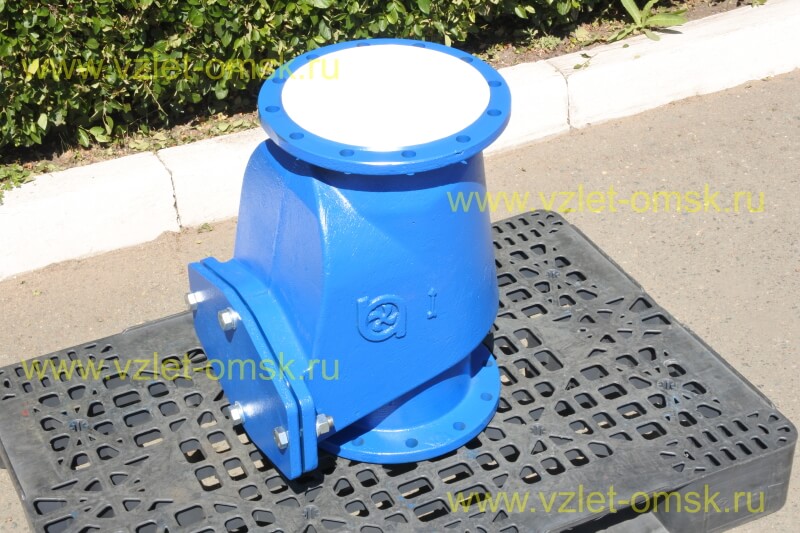

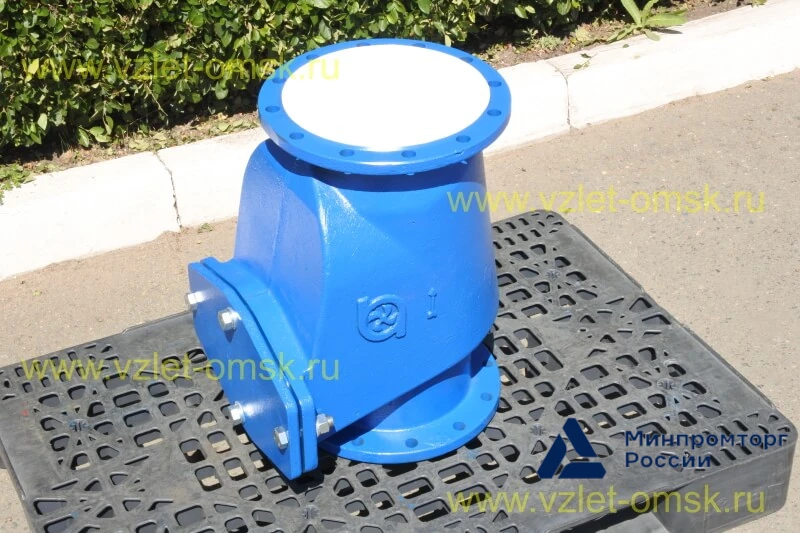

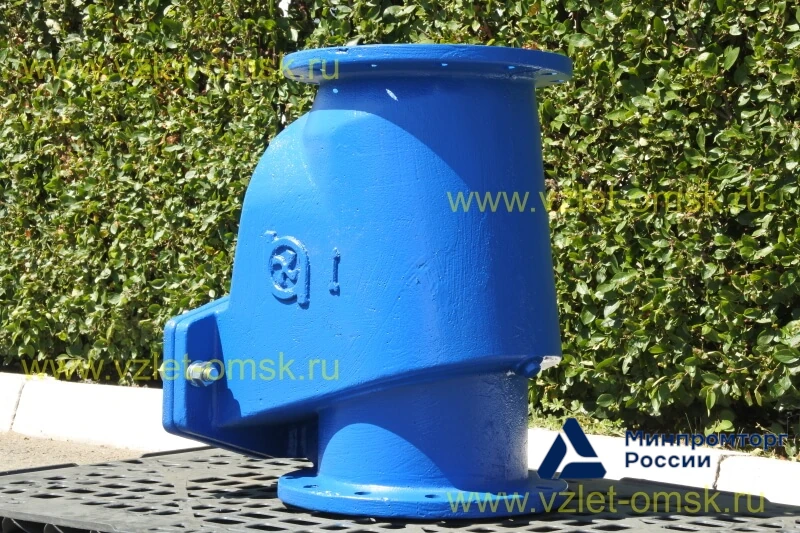

Клапан обратный Иртыш КСВ Ду250 Ру10
Разрез А
Расшифровка обозначения
1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.
Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.
Устройство обратного клапана
Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.
Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.
По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.
Принцип действия
При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.
При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.
Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.
Габаритные и присоединительные размеры
Dy |
Размеры, мм |
Вес, кг |
|||||||||
A |
B |
C |
E |
F |
G |
H |
K |
d |
n |
||
250 |
600 |
400 |
350 |
442 |
284 |
163,5 |
500 |
257 |
22 |
12 |
150 |
