Поплавковые выключатели часто называют простым словом «поплавки». Их основное предназначение – защита насосного оборудования от сухого хода, что позволяет максимально автоматизировать процесс и продлить срок службы техники.
Методы защиты насоса от поломок, связанных с эксплуатацией в условиях недостаточного для нормальной работы оборудования уровня жидкости, многочисленны. Но самый доступный и простой – поплавок. Среди представленных предложений на рынке наиболее востребованы поплавковые выключатели Иртыш ПВФ-1.
Краткая информационная справка
Поплавковые выключатели предназначены для источников водоснабжения и выполняют 2 функции:
- защитную;
- индикации.
В первом случае поплавок выступает в роли выключателя, который срабатывает, если уровень жидкости пересекает критический минимум. В противном случае насосное оборудование продолжит качать «на сухую» и выйдет из строя уже через несколько минут такой работы.
Поплавковые выключатели часто используют как индикаторы уровня воды. Их конструкция позволяет выставить как нижнюю, так и верхнюю границу. В одной ёмкости могут быть объединены несколько поплавков, подключенные к разным насосам. Благодаря этому, диапазон их применения существенно расширяется.
Установка прибора возможна в разных водоснабжающих системах. Поплавки подходят:
- для скважины;
- для колодца;
- для ёмкости любого объема, в которую поступает жидкость.
Но поплавковые выключатели могут быть внедрены не только в системы с чистой водой. Они справляются и с водой, в которой наблюдаются твердые фракции разных размеров. Поэтому приобретаются для септиков, дренажных систем и накопительных колодцев.

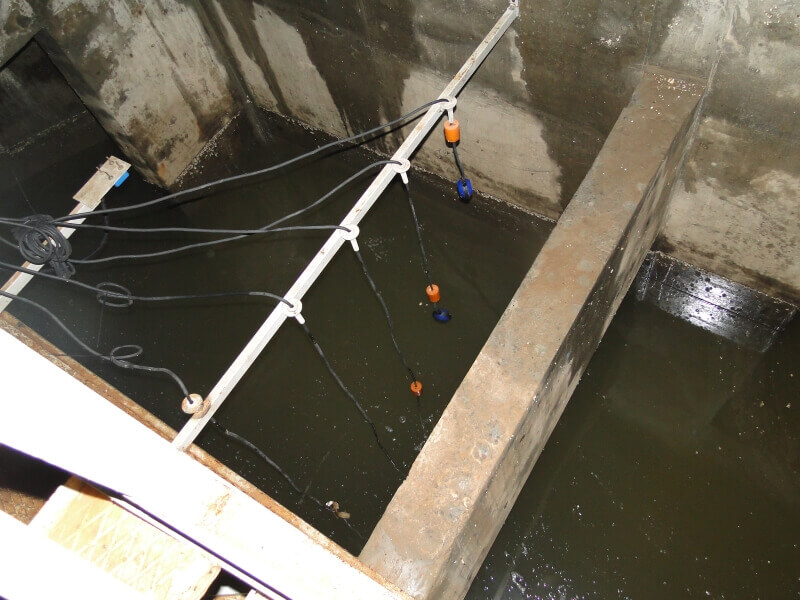

Алгоритмы установки поплавков разнятся. Но самая эффективная предусматривает попарное размещение на каждой отметке. Такой подход обеспечивает высокую надежность всей системы целиком.
Поплавковый выключатель может устанавливаться как на входе, так и на выходе.
Преимущества
Среди всех представленных на рынке поплавков пользователи чаще всего останавливают свой выбор на модели
Иртыш ПВФ-1. Она позволяет автоматизировать процессы и повысить уровень эффективности управления ими.
Но это – не единственные преимущества данной модификации. В список включены:
- универсальность – поплавок актуален для большей части насосного оборудования вне зависимости от производителя;
- долговечность – подходит для использования в течение всего года в системах с разными характеристиками;
- надежность - Иртыш ПВФ-1 проверен долгими годами безаварийной эксплуатации в таких сложных системах как очистные сооружения, станции дренажных, ливневых и промышленных сточных вод;
- выбор профессионалов – модель выбирают российские ЖКХ и промышленные предприятия;
- наличие партий необходимого объема – так как поплавковый выключатель Иртыш ПВФ-1 произведен в России, с поставками никогда не бывает проблем;
- стабильная стоимость – цена на оборудование не зависит от валютных скачков и экономических кризисов.
Иртыш ПВФ-1 можно использовать с разными целями:
- включение/выключение насосного оборудования (дренажного, погружного);
- включение/выключение дополнительного техоборудования;
- аварийная индикация, сигнализирующая о переполнении емкости;
- выключатель при критически низком уровне жидкости;
- регулировка ступенчатого типа для насосных станций и не только.
Неправильный монтаж поплавков
Из истории вопроса
История создания поплавковых выключателей имеет немало интересных фактов. И в первую очередь нужно отметить, что точная дата их появления и имя изобретателя не установлены до сих пор.
Историки связывают это с тем, что в том или ином виде регулирующие уровень воды устройства использовались с самых древних времен:
- 300 лет до н.э. – в Греции в водяных часах применялось специальное оборудование, работающее по принципу отклонения;
- 250 лет до н.э. – в придуманном и сконструированном Филоном масляном фонаре также было регулирующее уровень масла устройство;
- 1 столетие н.э. – в научном труде «Пневматика» приведены подробные чертежи нескольких регулирующих элементов.
Конечно, эти устройства мало напоминали современные. Но свои функции они выполняли на 100%. Принцип их действия был основан на прямом воздействии. Если говорить простыми словами, то измерительный элемент воздействовал на регулирующий. В качестве последнего выступали обычно рычаги и колеса. Система была эффективной, но маломощной. И подходила только для оборудования, которое не требует больших энергетических затрат.
Новым словом в этом направлении стало изобретение регуляторов обратного типа, которые приближены к современным образцам. Одного – первого изобретателя и здесь назвать очень сложно, так как устройства появились в разных странах приблизительно в одно и то же время. Но традиционно первым считают Корнелиуса Дреббеля. На рубеже 16 и 17 веков он применил обратный регулятор в механическом устройстве, известном как температурный регулятор. Оно было широко распространено в Европе.
В конце 17 века еще один изобретатель создал регулятор давления паровых котлов. Одновременно он выполнял функцию предохранительного клапана.
Нечто подобное применялось и в России. Во второй половине 18 века И.И. Ползунов собрал регулятор уровня воды для паровых котлов. Он определял объем жидкости и воздействовал на рычаг, который и контролировал подачу воды в котел. По своему назначению устройство являлось регулятором питания парового котла.
Изобретение Ползунова нашло самое широкое применение в промышленности. Алгоритм действия механизма довольно прост:
- поплавок связывается с заслонкой;
- изменение уровня воды приводит ее в движение;
- вода поступает в котел до достижения нужного уровня.
Свою лепту в усовершенствование и дальнейшее распространение регуляторов внес и Джеймс Уатт. Известный шотландец сумел в разы увеличить производительность паровой машины, применяемой в те времена в производственных цехах. Его механизм имеет более сложную конструкцию:
- на установленные под определенным углом шары действует центробежная сила;
- при изменении скорости вращения турбины меняется и центробежная сила;
- шары под ее воздействием сходятся либо расходятся;
- от этого зависит движение каретки, связанной с заслонкой;
- с помощью гидроусилителя заслонка приходить в движение и уменьшает/увеличивает поток жидкости/пара, направленный на турбину.
Авторегуляторы Ползунова и Уатта имеют массу сходств. Поэтому с течением времени устройству присвоили имена обоих изобретателей. Оно быстро получило распространение в разных сегментах. И до сих пор используется в практически неизменном виде во многих сферах.
Если вернуться к истории, то нужно отметить, что 19 век стал периодом активного применения регуляторов. Качественный скачок в этой области произошел в 70-х годах 19 века. В этот период француз Ж. Фарко разработал и применил непрямой регулятор. Это позволило усилить мощность и использовать разные схемы регуляции, включая самые гибкие.
Некоторые специалисты предрекают ближайшее завершение эпохи поплавковых выключателей из-за распространения компьютерных технологий. Но они базируются на тех же принципах, что и столетия назад. Поэтому историю поплавков еще рано считать законченной.
Принцип работы поплавков
При всей своей эффективности и надежности Иртыш ПВФ-1 работает по простейшему алгоритму:
- подвешенный регулятор встроен в электроцепь;
- в зависимости от своего положения при заполнении резервуара или его опустошения он замыкает цепь;
- таким образом устройство формирует сигнал на включение либо выключение оборудования.
В качестве последнего могут выступать:
- насосы;
- компрессоры;
- дробилки и не только.
Регуляторы легко устанавливают и настраивают:
- подвешивают на прочном кабеле (глубина погружения – 3 метра, 5 или 10 метров – значения не имеет);
- подключают к электричеству;
- настраивают срабатывание на нужный уровень.
От точности настроек зависит надежность, функциональность и долговечность всей системы. В случае с многоуровневыми станциями работа поплавка крайне важна, так как малейший сбой выведет из строя не одно оборудование, а целый комплекс взаимосвязанных технических устройств.
Каждая команда – включение и выключения – требует одного поплавка. Поэтому в зависимости от потребностей системы меняется количество регуляторов. Особенно это актуально для сложных станций, где на одно оборудование подключается несколько поплавковых выключателей.
Отдельный поплавковый выключатель или интегрированный в насос
Перед этим выбором находится практически каждый потенциальный покупатель. Многие подходят к решению вопроса с точки зрения экономической выгоды. И чаще всего начинают присматриваться к насосам, в конструкцию которых уже интегрирован поплавок. Они выглядят привлекательно и имеют доступную цену вне зависимости от производителя.
Но до 90% покупателей после приобретения подобного насоса остаются разочарованными в нем. И причина – мощность устройства. Она является крайне низкой и редко превышает 1 кВт. Но реальная рабочая мощность оказывается еще ниже, так как поплавок встраивается в электрическую цепь. Кроме того, интегрированные поплавковые выключатели:
- имеют ограниченный рабочий ресурс – он не превышает 1000 срабатываний;
- отличаются упрощенной конструкцией – она снижает диапазон их возможностей;
- выполняются из самых дешевых материалов – они недолговечны и снижают срок эксплуатации устройства.
По своему назначению насосы этого типа классифицируются как бытовые. В промышленных целях они бесполезны и справляются даже не со всеми бытовыми задачами.
Если сравнивать поплавки бытового и промышленного назначения в ценовом диапазоне, то первые будут значительно дешевле. Но специалисты считают такое сравнение некорректным. Интегрированные бытовые регуляторы служат недолго, часто ломаются и не выдерживают высокие эксплуатационные нагрузки. Промышленные, наоборот, рассчитаны на долгий срок службы и разную интенсивность работы. Они стоят дороже, но окупают свою цену уже в первые годы использования.
Иртыш ПВФ-1 относится к промышленным регуляторам. Он отвечает всем требованиям и параметрам качества. Поэтому его можно смело ставить в промышленное оборудование и не беспокоиться за его работоспособность.
Основные требования
К поплавковым выключателям предъявляют ряд требований:
- Влагозащита. Она должна находиться на высоком уровне. Это гарантирует защиту устройства при погружении в воду или иные виды жидкостей. Оптимальная защита измеряется следующим показателем - IP 68.
- Температурный диапазон. Регулятор обязан функционировать в разных условиях, поэтому при производстве качественный стандартный поплавок рассчитывается на диапазон от 0 до +60 градусов по Цельсию.
- Напряжение. Стандартный вариант – до 230 В.
- Максимум связующего тока. Этот параметр зависит от типа оборудования, с которым связан поплавковый выключатель. Если речь идет о силовых устройствах (насосы или, например, вентиляторы), то стоит рассчитывать на 8 А. Реактивное оборудование требует соответствия 10 А.
Иртыш ПВФ-1 отвечает всем базовым критериям, делающим оборудование работоспособным и долговечным.
Несколько слов о подключении
Подключение регулятора не вызывает больших сложностей, но имеет свои особенности:
- запрещено прямое подключение (правило распространяется на электросеть и оборудование, которое будет использоваться вместе с поплавком);
- единственно возможный способ подключить устройство – ток низкого напряжения.
При наличии шкафов управления «Иртыш» процедура упрощается в несколько раз. Причина тому – адаптация под подключения поплавков:
- наличие клемм с понятной и легко читаемой маркировкой;
- инструкции с подробно описанными алгоритмами подключения (их несколько).
В целом процедура занимает от получаса до нескольких часов.
О ремонте и обслуживании
Постустановочное обслуживание в 95% случаев не требуется. Если монтаж проведен по всем правилам и в соответствии с инструкцией, то никаких неудобств поплавковый выключатель не доставит.
Единственное за чем стоит следить во время эксплуатации – уровень отложений. Скорость их образования зависит от особенностей жидкости. В обычной воде загрязнений минимум и отложения образуются медленнее. А в сточных водах плотный налет возникает уже через 2-3 месяца эксплуатации устройства. Решается проблема обычной чисткой поплавка.
В случае поломки не стоит ремонтировать устройство. Целесообразно приобрести новое. В противном случае частота поломок будет расти.
Основные характеристики модели Иртыш ПВФ-1
Основные свойства поплавкового выключателя приведены ниже.
|
Критерии |
Характеристики |
|
Рабочие жидкости |
Максимально широкий диапазон: вода (хлорированная, сточная, дождевая, грунтовая и т.д.), фекальные стоки, жидкий навоз и не только |
|
Рабочие температуры |
От -10 до +80 градусов по Цельсию |
|
Ресурс срабатывания |
Не менее 50 000 |
|
Материал |
Полипропилен |
Как купить поплавковый выключатель Иртыш ПВФ-1
Выбрать и купить устройство можно напрямую у завода-изготовителя. Им является ОДО «Предприятие «Взлёт»», расположенное в России. Оптовым и розничным покупателям всегда будут рады на заводе. При необходимости заинтересованные лица могут приехать на производство и своими глазами увидеть процесс изготовления.
Оплата выбранных позиций происходит только после отправки заявки производителю. В ответ он отсылает потенциальным клиентам один из следующих документов:
- коммерческое предложение;
- счет-оферта.
С момента выставления счета цена на товар фиксируется. И можно не опасаться каких-либо изменений. Фиксация актуальна на весь срок действия счета.
После оплаты сбор заказа занимает немного времени. Доставка осуществляется:
- во все города Российской Федерации;
- по странам СНГ.
Заказчик в праве самостоятельно выбрать подходящую именно ему транспортную компанию. Чаще всего отправка идет до склада транспортников, откуда груз забирает сам заказчик. В ряде случаев доступно оформление с экспедированием. В этом случае груз довезут до дверей.
За отправку заказа от склада до узла транспортной компании доплачивать не нужно – эти расходы завод-изготовитель берет на себя.
