Воздушные завесы ТЗВ
Тепловые завесы ТЗВ – это оборудование, создающее тепловой воздушный барьер в проемах различного типа (двери, окна). Тепловые завесы ТЗВ препятствуют проникновению в помещение горячих или холодных воздушных масс, газов, пыли, насекомых, а также предотвращают образование сквозняков.
Конструкция
Тепловые завесы ТЗВ состоят из следующих элементов:
- Тангенциальный вентилятор EBMPAPST немецкого производства;
- Ребристые нагревательные элементы, выполненные из нержавеющей стали;
- Автоматика, контролирующая температуру воздуха.
Все компоненты заключены в металлический корпус. Для управления прибор укомплектован проводным пультом управления (терморегулятором). Все тепловые завесы ТЗВ имеют режим продува без нагрева.
Корпус агрегата окрашен специальным способом порошкового напыления, обеспечивающим высокую адгезию и продолжительный срок службы поверхности. В стандартном исполнении корпус тепловой завесы окрашен в белый цвет, при изготовлении оборудования на заказ возможны другие варианты расцветок (по каталогу RAL).
Защиту прибора от перегрева обеспечивает тепловой ограничитель, срабатывающий при +90°C, с функцией автоматического перезапуска.
Тепловые завесы ТЗВ монтируются вертикально или горизонтально.

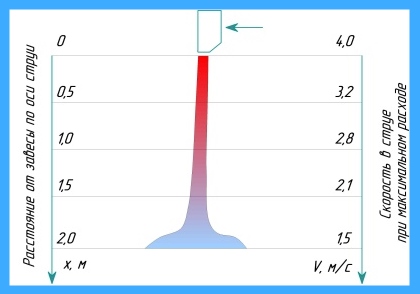

от 2 до 2,5 м

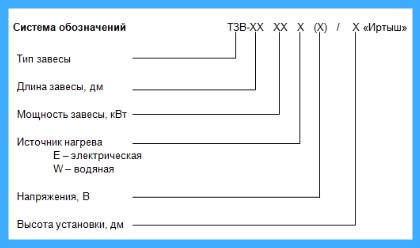

Система обозначений

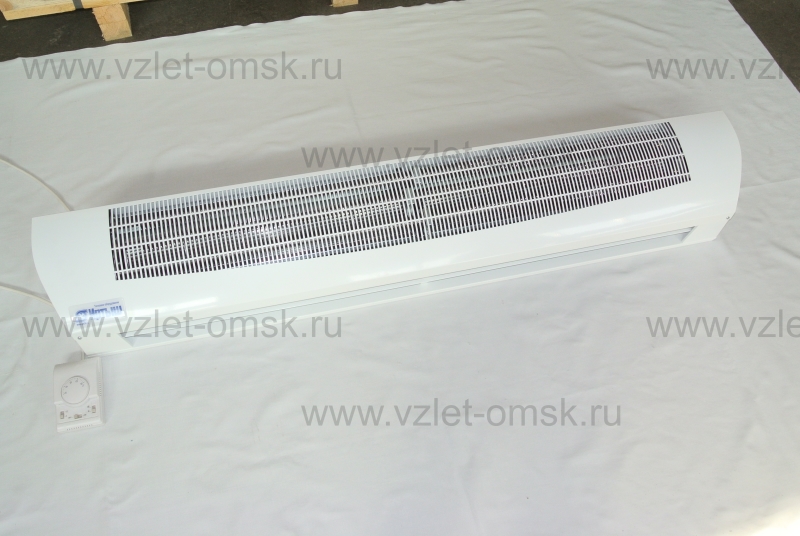

ТЗ-803/20 «Иртыш»
ТЗ-804,5/22 «Иртыш», ТЗ-1000/25 «Иртыш», ТЗ-1400/25 «Иртыш»
|
Модель |
Ступени |
Высота монтажа |
Напря- |
Расход воздуха, |
Скорость |
Подогрев |
Габарит. |
Масса, кг |
|---|---|---|---|---|---|---|---|---|
|
ТЗВ-803 Е (220)/20 «Иртыш» |
1,5 / 3,0 |
2,0 |
220-I |
460 |
4,0 |
18 |
800×195×115 |
6,5 |
|

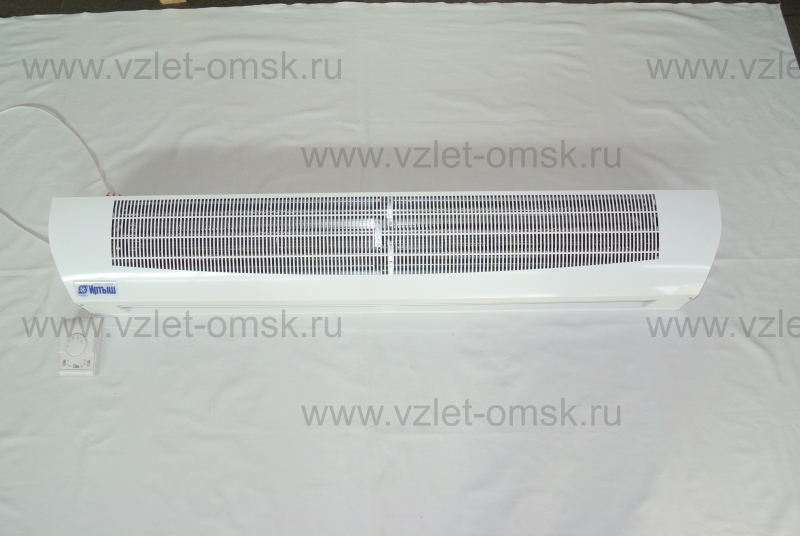

ТЗВ-804,5 Е (220)/22 «Иртыш» |
4,5 |
2,2 |
220-I |
780 |
6,0 |
16 |
800×230×215 |
10,0 |
|
ТЗВ-1006 Е (380)/25 «Иртыш» |
3,0 / 6,0 |
2,5 |
380-III |
1100 |
7,0 |
17 |
1008×250×217 |
16,0 |
|
ТЗВ-1009 Е (380)/25 «Иртыш» |
4,5 / 9,0 |
2,5 |
380-III |
1100 |
7,0 |
25 |
1008×250×217 |
16,0 |
|
ТЗВ-1406 Е (380)/25 «Иртыш» |
3,0 / 6,0 |
2,5 |
380-III |
1600 |
7,0 |
12 |
1430×250×217 |
21,0 |
|
ТЗВ-1409 Е (380)/25 «Иртыш» |
4,5 / 9,0 |
2,5 |
380-III |
1600 |
7,0 |
17 |
1430×250×217 |
21,0 |
от 3 до 4 м

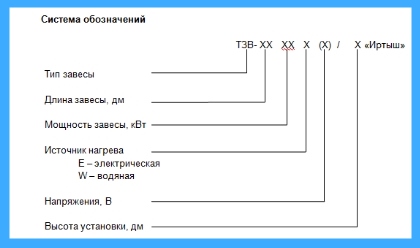

Система обозначений
ТЗ-1000/40 ТЗ-1400/40 ТЗ-1900/30 ТЗ-1900/40
|
Модель |
Ступени |
Высота |
Расход |
Скорость |
Подогрев |
Габарит. |
Масса, кг |
|---|---|---|---|---|---|---|---|
|
ТЗВ-1006Е (380)/40 «Иртыш» |
3,0 / 6,0 |
4,0 |
1400/1800 |
8,5 |
14 / 11 |
1008×295×255 |
18,0 |
|
ТЗВ-1009Е (380)/40 «Иртыш» |
4,5 / 9,0 |
4,0 |
1400/1800 |
8,5 |
20 / 16 |
1008×295×255 |
18,0 |
|
ТЗВ-1406Е (380)/40 «Иртыш» |
3,0 / 6,0 |
4,0 |
2000/2600 |
8,5 |
10 / 7 |
1430×295×255 |
23,0 |
|
ТЗВ-1409Е (380)/40 «Иртыш» |
4,5 / 9,0 |
4,0 |
2000/2600 |
8,5 |
14 / 11 |
1430×295×255 |
23,0 |
|
ТЗВ-1912Е (380)/30 «Иртыш» |
6,0 / 12,0 |
3,0 |
2700 |
7,5 |
14 |
1883×294×254 |
32,0 |
|
ТЗВ-1918Е (380)/30 «Иртыш» |
9,0 / 18,0 |
3,0 |
2700 |
7,5 |
20 |
1883×294×254 |
32,0 |
|

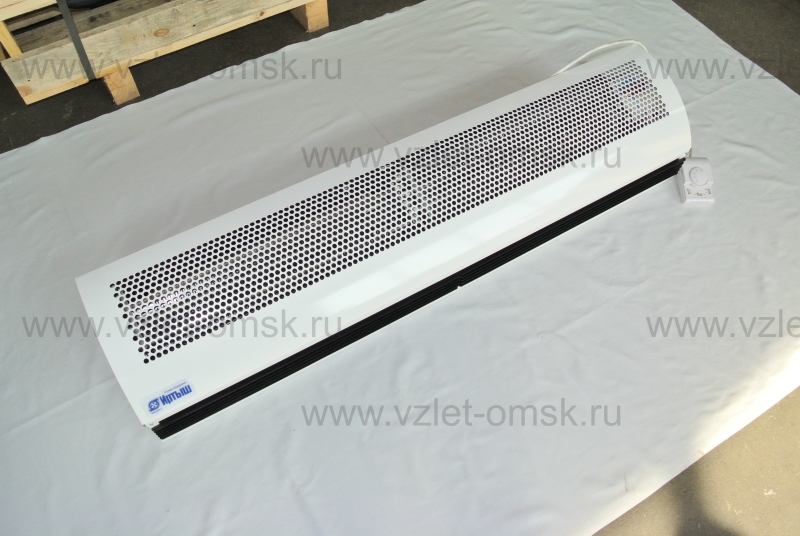

ТЗВ-1924Е (380)/30 «Иртыш» |
12,0 / 24,0 |
3,0 |
2700 |
7,5 |
27 |
1883х294х254 |
32,0 |
|
ТЗВ-1912Е (380)/40 «Иртыш» |
6,0 / 12,0 |
4,0 |
2800/3600 |
8,5 |
14/11 |
1883х294х254 |
32,0 |
|
ТЗВ-1918Е (380)/40 «Иртыш» |
9,0 / 18,0 |
4,0 |
2800/3600 |
8,5 |
20/16 |
1883×294×254 |
32,0 |
|

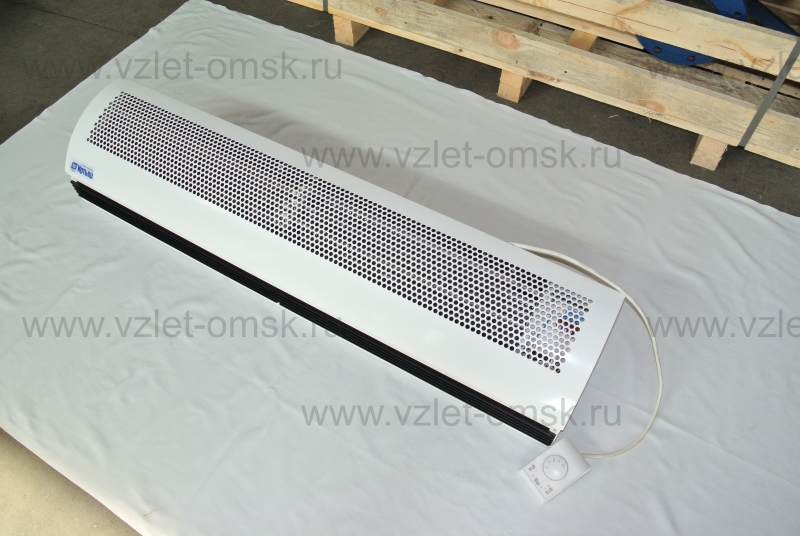

ТЗВ-1924Е (380)/40 «Иртыш» |
12,0 / 24,0 |
4,0 |
2800/3600 |
8,5 |
27/21 |
1883×294×254 |
32,0 |
