Технические характеристики
- Ширина рамы - 2350 мм;
- Высота рамы - 4900 мм;
- Высота щита - 2200 мм;
- Ширина щита - 2100 мм;
- Глубина погружения - 7,1 м;
- Угол наклона к горизонту - 90°;
- Тип уплотнения - резиновое;
- Среда – нейтральная;
- Расчетное время полного открывания (закрывания) - 36 мин;

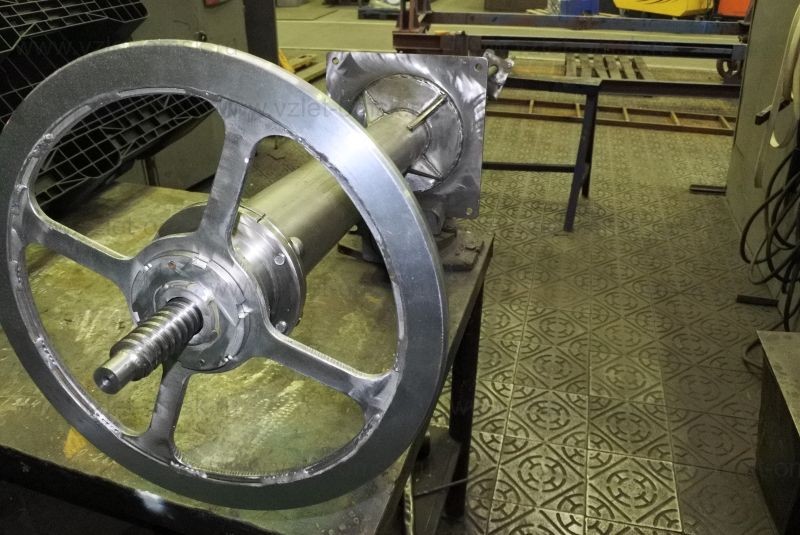

- Максимальное расчетное усилие на маховике - 100 кг;
- Максимальный крутящий момент на каждом винте - 1000 Нм;
- Общая масса изделия в сборе - 2400 кг;
- Масса затвора (без редукторной части) – 1700 кг.

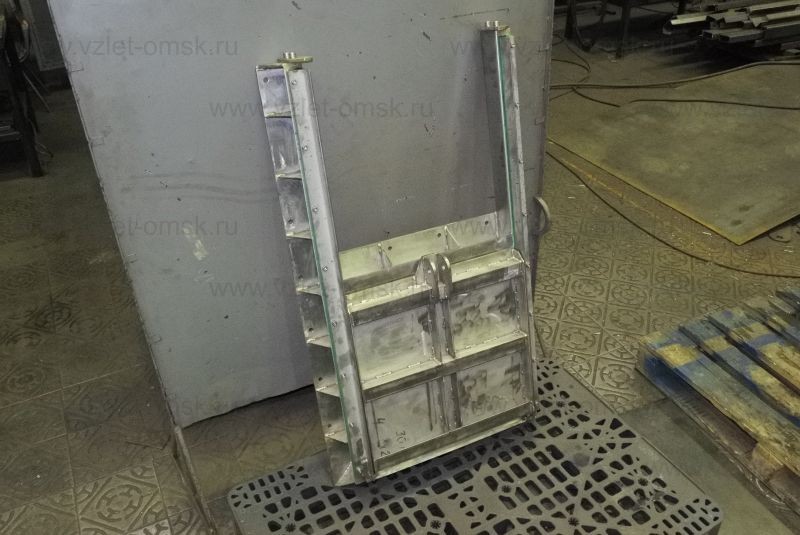

Затвор щитовой фланцевый предназначен для перекрытия потока жидкости поступающей по «круглым» каналам (трубам) и может монтироваться (в зависимости от конструктивного исполнения) как на выходной фланец канала, так и непосредственно к стене на выходе канала.
