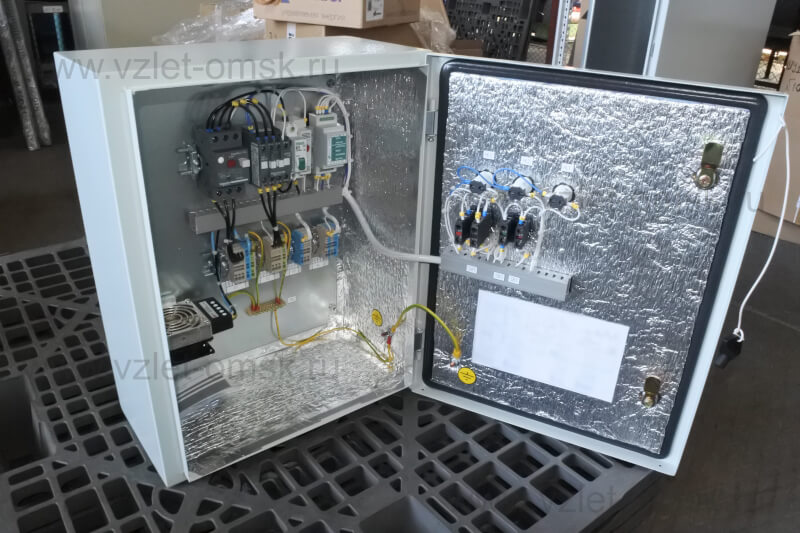

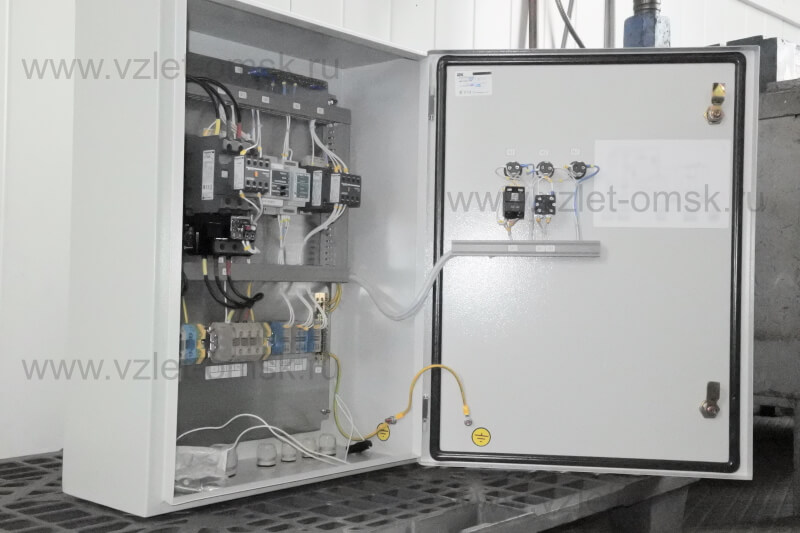

Фото шкафа управления Иртыш ШУ1-1.0,75.6-21 УХЛ1Шкаф управления Иртыш ШУ1-1.0,75.6-21 УХЛ1

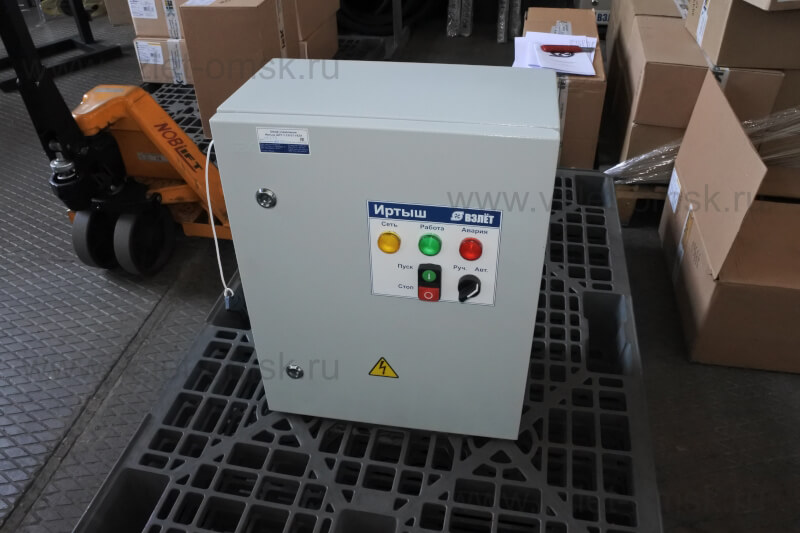

Фото шкафа управления Иртыш ШУ1-1.0,75.6-21 УХЛ1

Шкаф управления Иртыш ШУ1-1.0,75.6-21 УХЛ1

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

1

.

0,75

.

6

-

2

1



УХЛ1

1

2



3



4



5



6

7



8

 1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.
8 - Климатическое исполнение
УХЛ1 – установка под открытым небом

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. автоматических выключателей;
4. магнитных пускателей;
5. промежуточных реле;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.
9. обогреватель

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

4

7

Номинальная мощность подключаемого электродвигателя, кВт

0,75

8

Предельный отключаемый ток, кА

100

9

Предельный коэффициент мощности (cosφ)

0,9

10

Тип датчика влажности

Датчик влажности СС06

11

Тип датчика уровня бака

поплавковый
выключатель

12

Окружающая температура при работе

(-40…+40) °С

13

Окружающая температура при хранении

(-25…+55) °С

14

Относительная влажность воздуха

80% без конденсата

15

Максимальная высота над уровнем моря

1000м

16

Габариты шкафа управления

см. Приложение 4

17

Степень защиты

IP31

18

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

19

Степень загрязнения

по соглашению
с потребителем

20

Вид системы заземления

TN-S

21

Вид внутреннего разделения

1

22

Типы электрических соединений функциональных блоков

FFF

23

Условия окружающей среды

В

24

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.

Габаритные размеры
Габаритные размеры
Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.0,75.6-21 УХЛ1

400

500

220

450

535

320

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
